4.2.1 Raccordement connecteur
• Vérifier la position des flèches de marquage lors du raccordement des connecteurs à fiches avec
connexion rapide. Le raccordement n'est terminé que lorsque les connecteurs sont sûrement verrouillés
(respecter le sens de rotation open-close).
• Les connecteurs à fiches de la broche permettent l'utilisation de connecteurs rapides et connecteurs à
visser.
• Utiliser exclusivement des connecteurs étanches, afin que l'air pressurisé ne sorte pas du connecteur.
4.2.2 Raccord d'air comprimé
4.2.3 Classe de pureté de l'air comprimé conforme à la norme ISO 8573-1:2010
Particules Catégorie 1
Le nombre de particules par mètre cube d'air comprimé ne doit pas dépasser 20.000 dans la
catégorie des particules de 0,1–0,5 µm, 1.000 dans la catégorie des particules de 0,5–1 µm et
10 particules dans la catégorie de 1 à 5 µm.
Eau Catégorie 4
Un point de rosée de l'air comprimé de +3 °C ou mieux est exigé. L'eau sous forme liquide n'est
pas admissible.
Teneur en Catégorie 2
huile La teneur maximale en huile autorisée par mètre cube d'air comprimé est de 0,1 mg. Cette
valeur correspond à la teneur totale en huile liquide, en aérosols d'huile et en vapeur d'huile.
4.2.4 Raccordement de l'air pressurisé
Raccordement Connecteur à fiche pour tuyau Ø 4 mm
Débit 15-20 Nl/min

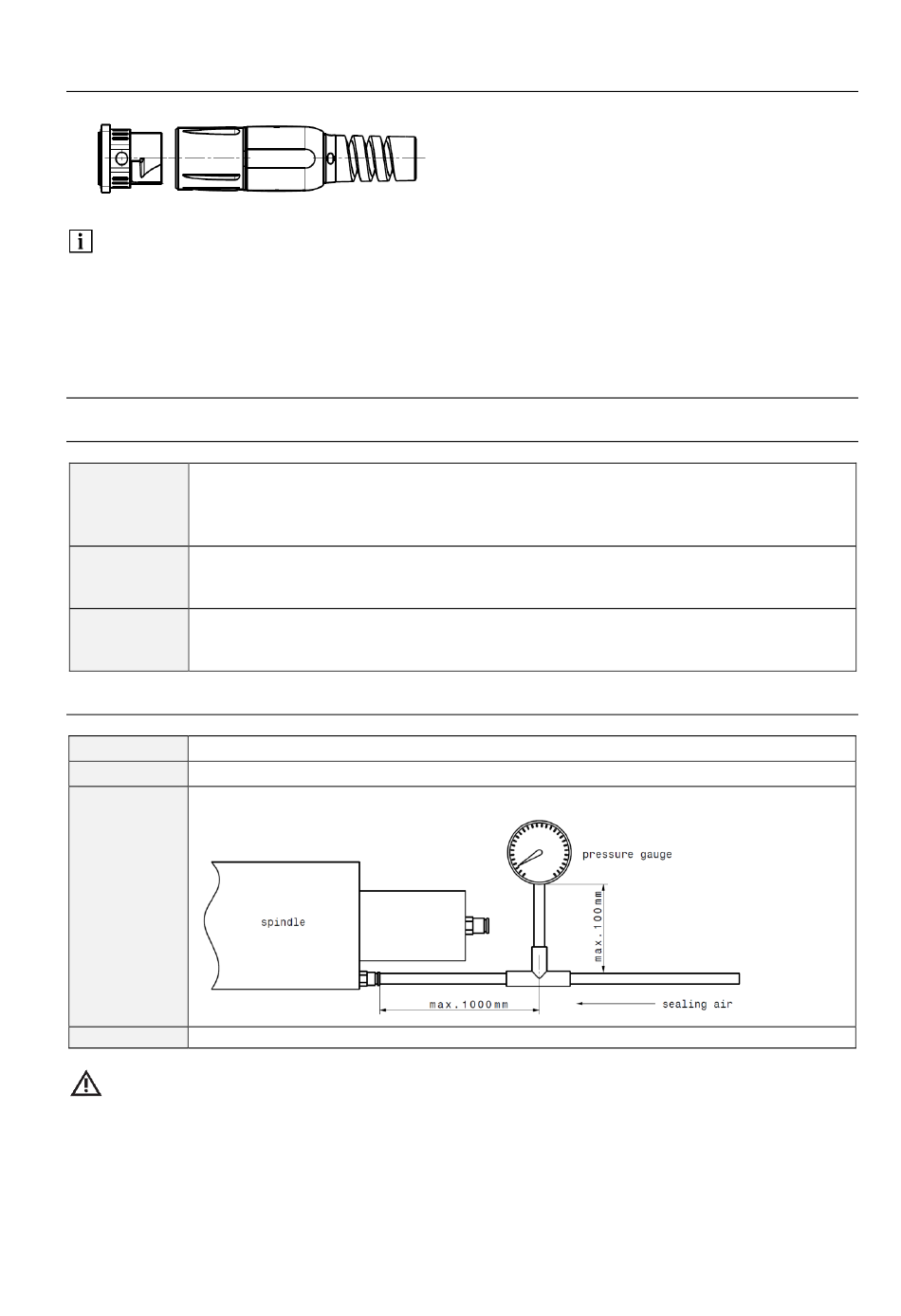

Pression Un débit de 20 Nl/min correspond à env. 0,8 bar sur le montage suivant :
Qualité Air comprimé classe de pureté conformément à la classe de pureté de l'air comprimé ci-dessus
• Utiliser uniquement de l'air comprimé exempt de saletés, d'eau et d'huile !
• Ne jamais faire fonctionner la broche motorisée sans air pressurisé
• Régler le débit de l'air pressurisé et vérifier si de l'air s'échappe entre le boîtier et la bague de
pulvérisation.
• La classe de protection IP indiquée (voir Fiche technique) ne peut être obtenue qu'avec l'air pressurisé
raccordé et le débit spécifié.
