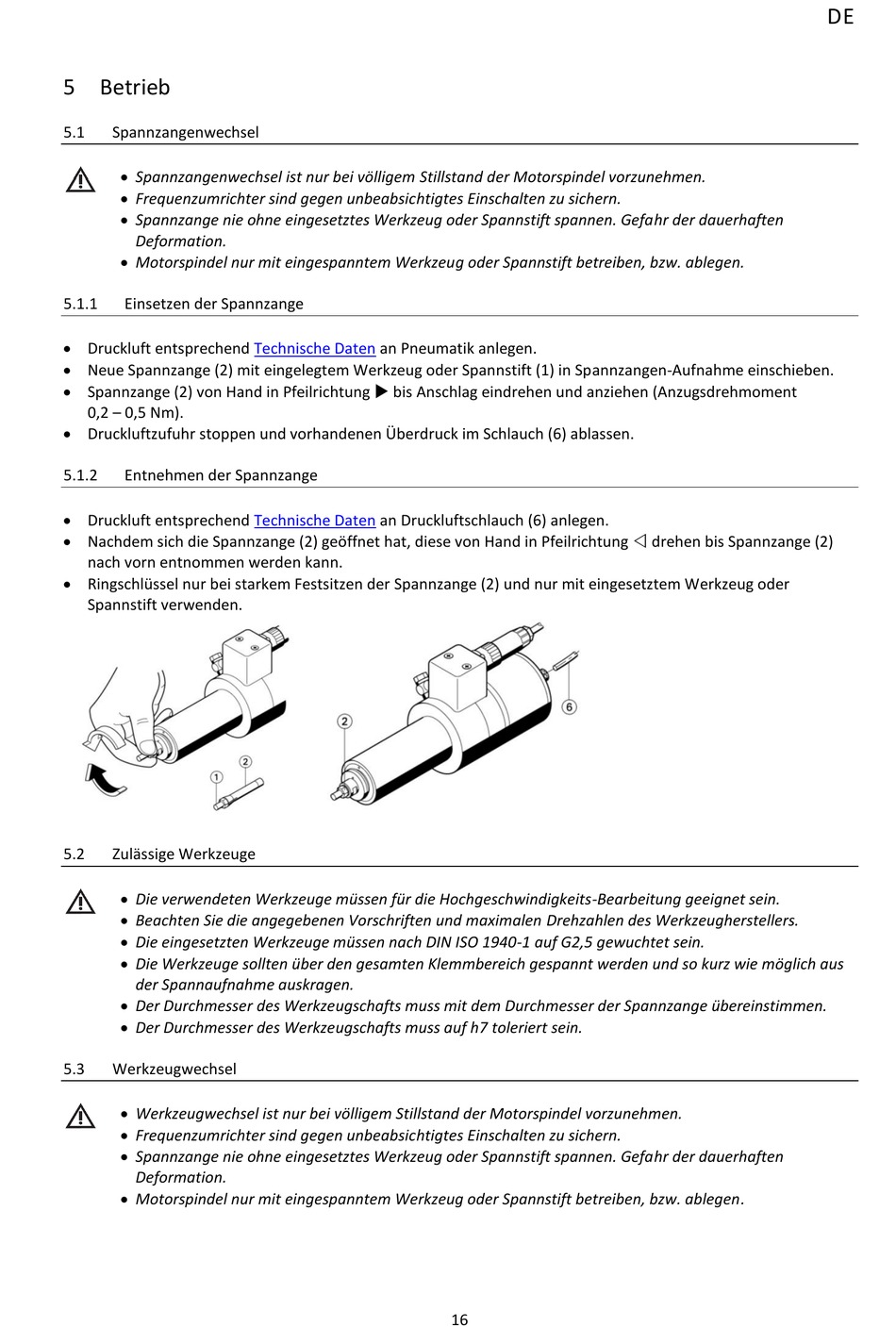

5 Betrieb

5.1

Spannzangenwechsel

• Spannzangenwechsel ist nur bei völligem Stillstand der Motorspindel vorzunehmen.
• Frequenzumrichter sind gegen unbeabsichtigtes Einschalten zu sichern.
• Spannzange nie ohne eingesetztes Werkzeug oder Spannstift spannen. Gefahr der dauerhaften
Deformation.
• Motorspindel nur mit eingespanntem Werkzeug oder Spannstift betreiben, bzw. ablegen.
5.1.1

Einsetzen der Spannzange

• Druckluft entsprechend
• Neue Spannzange (2) mit eingelegtem Werkzeug oder Spannstift (1) in Spannzangen-Aufnahme einschieben.
• Spannzange (2) von Hand in Pfeilrichtung  bis Anschlag eindrehen und anziehen (Anzugsdrehmoment
0,2 – 0,5 Nm).
• Druckluftzufuhr stoppen und vorhandenen Überdruck im Schlauch (6) ablassen.
5.1.2

Entnehmen der Spannzange

• Druckluft entsprechend
• Nachdem sich die Spannzange (2) geöffnet hat, diese von Hand in Pfeilrichtung  drehen bis Spannzange (2)
nach vorn entnommen werden kann.
• Ringschlüssel nur bei starkem Festsitzen der Spannzange (2) und nur mit eingesetztem Werkzeug oder
Spannstift verwenden.
5.2 Zulässige Werkzeuge
• Die verwendeten Werkzeuge müssen für die Hochgeschwindigkeits-Bearbeitung geeignet sein.
• Beachten Sie die angegebenen Vorschriften und maximalen Drehzahlen des Werkzeugherstellers.
• Die eingesetzten Werkzeuge müssen nach DIN ISO 1940-1 auf G2,5 gewuchtet sein.
• Die Werkzeuge sollten über den gesamten Klemmbereich gespannt werden und so kurz wie möglich aus
der Spannaufnahme auskragen.
• Der Durchmesser des Werkzeugschafts muss mit dem Durchmesser der Spannzange übereinstimmen.
• Der Durchmesser des Werkzeugschafts muss auf h7 toleriert sein.
5.3

Werkzeugwechsel

• Werkzeugwechsel ist nur bei völligem Stillstand der Motorspindel vorzunehmen.
• Frequenzumrichter sind gegen unbeabsichtigtes Einschalten zu sichern.
• Spannzange nie ohne eingesetztes Werkzeug oder Spannstift spannen. Gefahr der dauerhaften
Deformation.
• Motorspindel nur mit eingespanntem Werkzeug oder Spannstift betreiben, bzw. ablegen.
Technische Daten an Pneumatik anlegen.
Technische Daten an Druckluftschlauch (6) anlegen.
