4 Einbau und Inbetriebnahme
4.1
Einbau der Motorspindel
• Motorspindel nie ohne die Schutzeinrichtungen der Maschine, in die Sie eingebaut ist, betreiben.
• Maschine vor Einbau der Motorspindel stillsetzen und gegen Wiederanlauf sichern. Hängende Achsen
gegen Absinken oder Lageveränderungen sichern.
• Nur Druckluftleitungen anschließen, die nicht unter Druck stehen. Vor Einschalten/Freigabe der
Druckluftversorgung sicherstellen, dass niemand durch unerwartete Bewegungen oder
herausgeschleuderte Teile gefährdet werden kann.
• Die Inbetriebnahme der Motorspindel in nicht eingebautem Zustand ist untersagt.
• Betrieb in jeder Arbeitsstellung zwischen horizontal und vertikal möglich.
• Bei horizontaler Arbeitsstellung müssen die radialen Entlüftungs- und Leckagebohrungen an der Spindel
nach unten gerichtet sein.
• Die Motorspindel muss in einem geeigneten Halter (siehe Kapitel Einspannvorrichtung) aufgenommen
werden. Der Spannbereich kann aus der Spindelskizze entnommen werden (siehe
• Die Motorspindel ist zu erden (Erdung über Verbindungskabel überprüfen).
4.2
Anschluss
Schließen Sie alle Steckverbinder und Medienversorgungen an die Spindel an.
Die Motorspindel ist nur vollständig gegen das Eindringen von Schmutz und Wasser gesichert, wenn alle
Anschlüsse sachgemäß angeschlossen sind.
Schläuche und Kabel dürfen nicht geknickt werden. Es darf kein Schmutz in die Motorspindel oder in die
Versorgungsschläuche gelangen.
12
A1

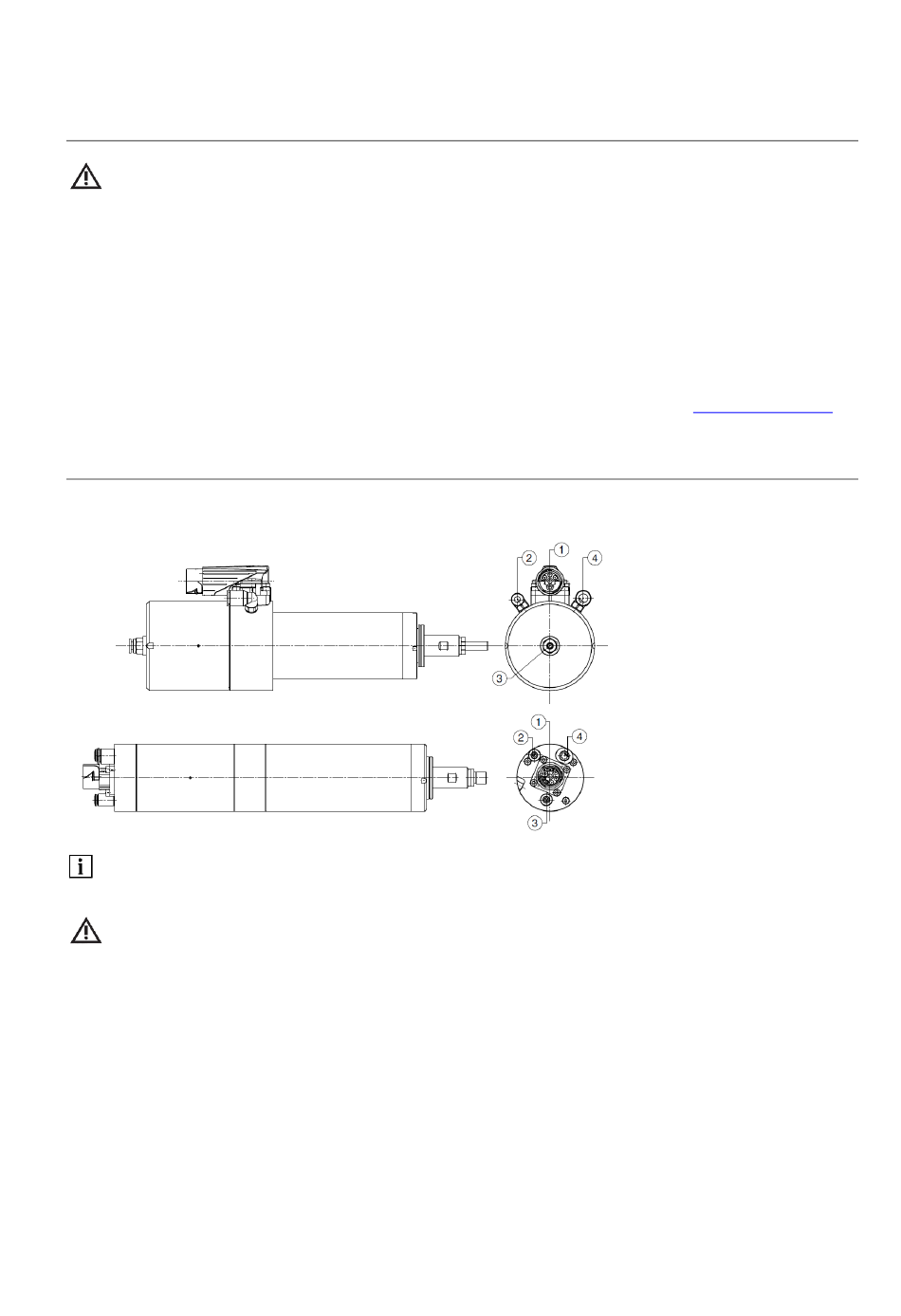

Maßzeichnungen).
(1)
Motoranschluss und PTC
(2)
Sperrluft
(3)
Werkzeugwechsel und
Kegelreinigung
(4)
Äußere Werkzeugkühlung
(Spraydüsen)
