3.13

Steckverbinder

3.13.1

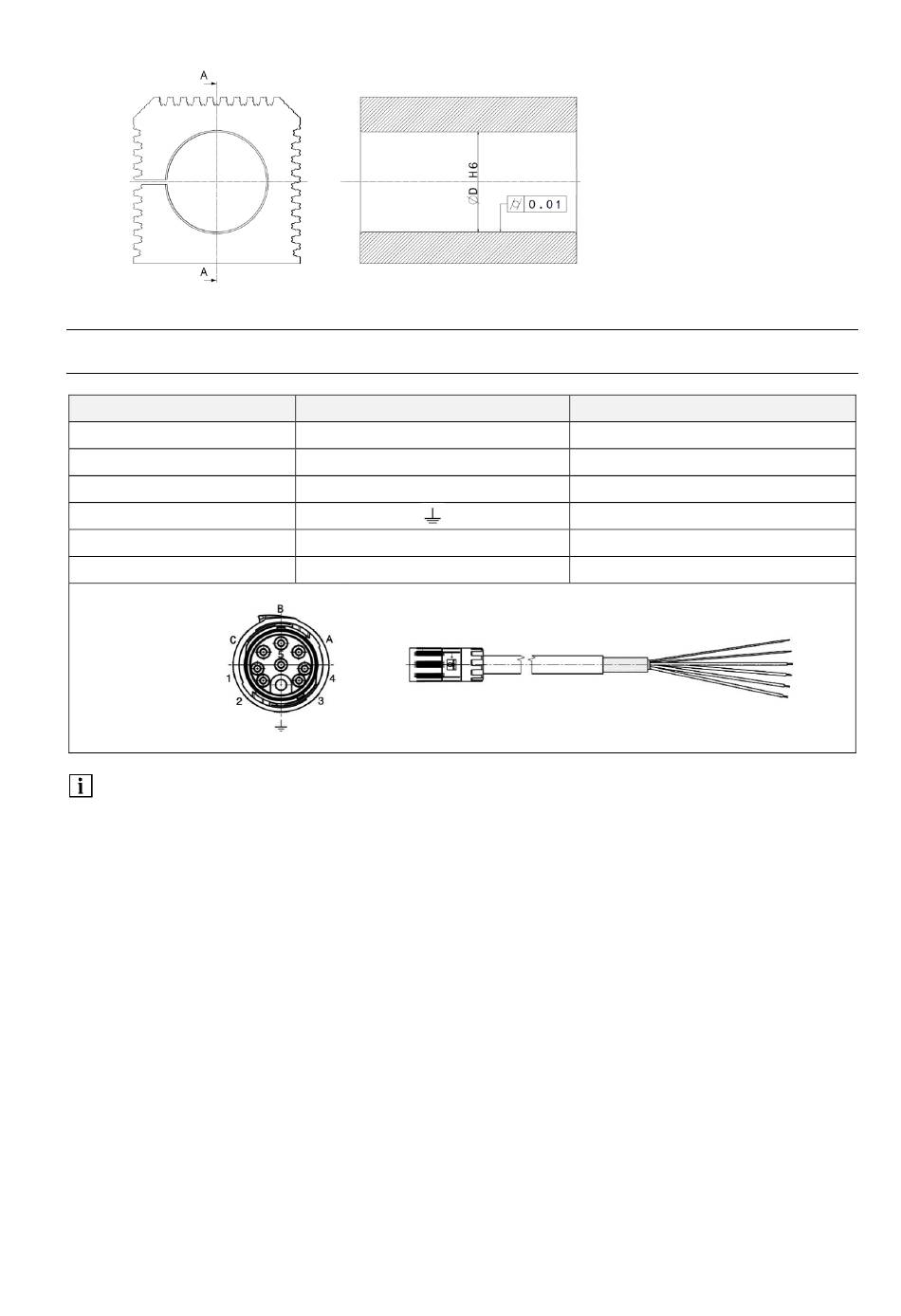

Belegung Steckverbinder und Verbindungskabel

Bezeichnung
Phase U
Phase V
Phase W
Schutzleiter PE
PTC Kaltleiter TP-
PTC Kaltleiter TP+
SycoTec empfiehlt die Verwendung der in 2.2. Zubehör aufgelisteten Verbindungskabel. Wenn das
Verbindungskabel selber gefertigt werden soll, beachten Sie bitte die Belegung entsprechend Tabelle oben
und kontaktieren Sie bei Unklarheiten ihren SycoTec Ansprechpartner.
Steckverbinder 915 – Spindel
A
B
C
1
2
11
Verbindungskabel 915
U / L1
V / L2
W / L3
(GN/YE)
(WH)
(BK)
