Placa De Características; Conexiones - SycoTec 6045 DC-C5 Gebrauchsanweisung

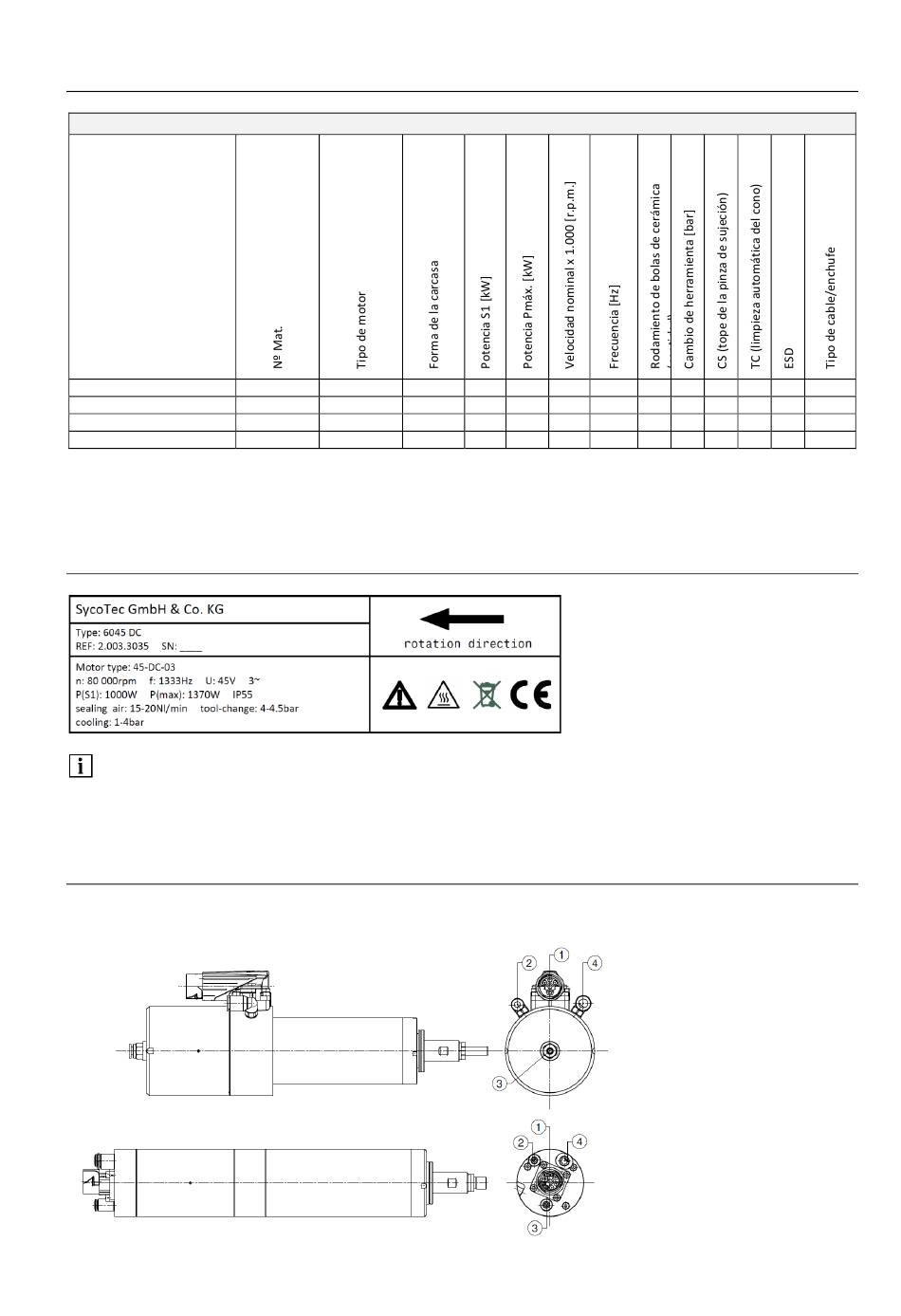

3.2 Vista general de las variantes
Tipo 6045
Descripción
6045 DC-C5-80-10
6045 DC-C5-80-20-CD45
6045 DC-C5-80-20-FL
No es obligatorio que aparezcan en la lista todos los tipos disponibles en la vista general de las variantes. Usted
puede consultar las características de equipamiento de su husillo de motor en la ficha técnica específica del tipo, la
placa de características del electrohusillo o el informe de inspección adjunto.
3.3 Placa de características
Simbología utilizada véase el capítulo 1.1
Todos los electrohusillos están provistos de una placa de características en la que se indican el tipo de
electrohusillo, el número de serie, los datos de potencia y los valores operativos importantes.
3.4

Conexiones

El electrohusillo cuenta con las conexiones identificadas en la siguiente ilustración:
2.003.3035 45-DC-03 D45/60
2.003.3440 45-DC-04
2.003.3400 45-DC-04
1,0 1,37 80
CD45 2,0 3,7 80
FL45 2,0 3,7 80
8
✓ ✓
1333 2 4
✓ ✓
1333 2 6
✓ ✓
1333 2 6
(1) Conexión del motor y PTC
(2) Aire de bloqueo
(3) Cambio de herramienta y
limpieza del cono
(4) Refrigeración externa del
herramienta (boquillas de
pulverización)
ES

915

915

915
