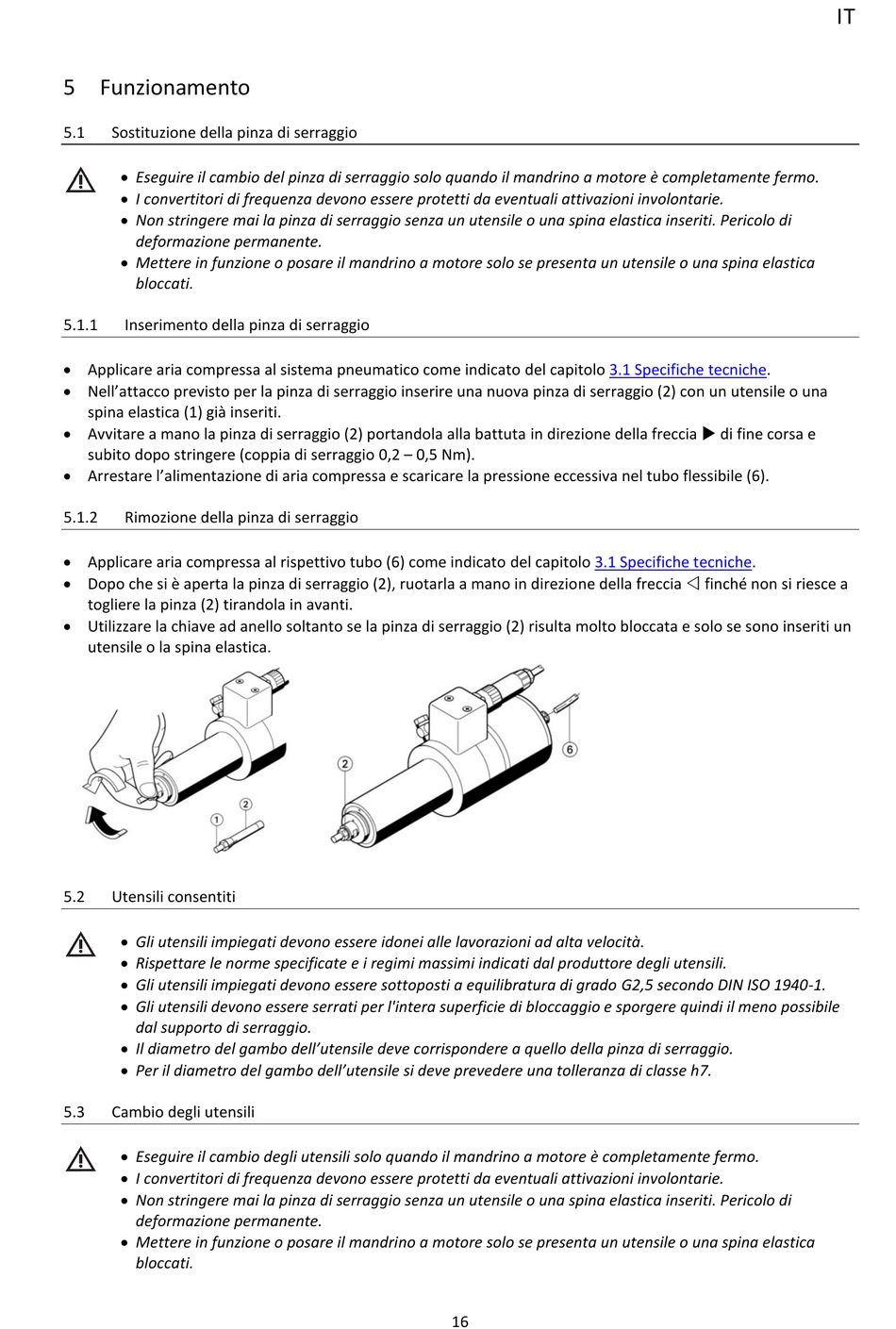

5 Funzionamento

5.1

Sostituzione della pinza di serraggio

• Eseguire il cambio del pinza di serraggio solo quando il mandrino a motore è completamente fermo.
• I convertitori di frequenza devono essere protetti da eventuali attivazioni involontarie.
• Non stringere mai la pinza di serraggio senza un utensile o una spina elastica inseriti. Pericolo di
deformazione permanente.
• Mettere in funzione o posare il mandrino a motore solo se presenta un utensile o una spina elastica
bloccati.
5.1.1 Inserimento della pinza di serraggio
• Applicare aria compressa al sistema pneumatico come indicato del capitolo
• Nell'attacco previsto per la pinza di serraggio inserire una nuova pinza di serraggio (2) con un utensile o una
spina elastica (1) già inseriti.
• Avvitare a mano la pinza di serraggio (2) portandola alla battuta in direzione della freccia  di fine corsa e
subito dopo stringere (coppia di serraggio 0,2 – 0,5 Nm).
• Arrestare l'alimentazione di aria compressa e scaricare la pressione eccessiva nel tubo flessibile (6).
5.1.2 Rimozione della pinza di serraggio
• Applicare aria compressa al rispettivo tubo (6) come indicato del capitolo
• Dopo che si è aperta la pinza di serraggio (2), ruotarla a mano in direzione della freccia  finché non si riesce a
togliere la pinza (2) tirandola in avanti.
• Utilizzare la chiave ad anello soltanto se la pinza di serraggio (2) risulta molto bloccata e solo se sono inseriti un
utensile o la spina elastica.
5.2

Utensili consentiti

• Gli utensili impiegati devono essere idonei alle lavorazioni ad alta velocità.
• Rispettare le norme specificate e i regimi massimi indicati dal produttore degli utensili.
• Gli utensili impiegati devono essere sottoposti a equilibratura di grado G2,5 secondo DIN ISO 1940-1.
• Gli utensili devono essere serrati per l'intera superficie di bloccaggio e sporgere quindi il meno possibile
dal supporto di serraggio.
• Il diametro del gambo dell'utensile deve corrispondere a quello della pinza di serraggio.
• Per il diametro del gambo dell'utensile si deve prevedere una tolleranza di classe h7.
5.3

Cambio degli utensili

• Eseguire il cambio degli utensili solo quando il mandrino a motore è completamente fermo.
• I convertitori di frequenza devono essere protetti da eventuali attivazioni involontarie.
• Non stringere mai la pinza di serraggio senza un utensile o una spina elastica inseriti. Pericolo di
deformazione permanente.
• Mettere in funzione o posare il mandrino a motore solo se presenta un utensile o una spina elastica
bloccati.
