4.2 Sartocon Slice and Sartocube
®

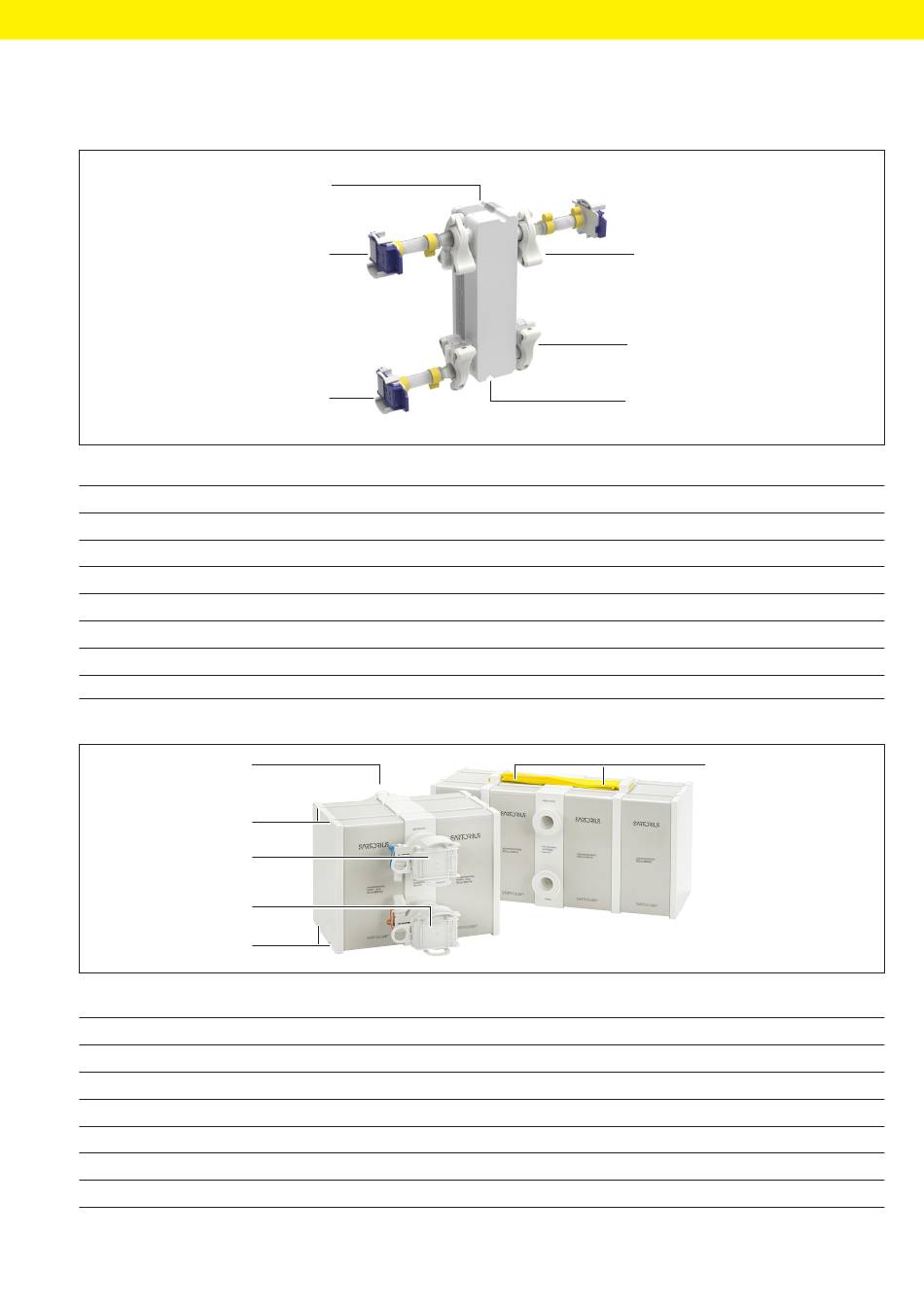

Abb. 5: Sartocon Slice Self Contained
®
Pos . Bezeichnung
1 Permeat Anschluss* mit AseptiQuik
2 Permeat Anschluss* geschlossen
3 Nut (zur Aufnahme der unteren Führungsstange)
4 Feed Anschluss* mit AseptiQuik
5 Retentat Anschluss* mit AseptiQuik
6 Nut (zur Aufnahme der oberen Führungsstange)
* Tri-Clamp-Anschluss (TC)
3
5
2
1
4
Abb. 6: Sartocube Self Contained
®
Pos . Bezeichnung
1 Feed mit AseptiQuik
2 Retentat mit AseptiQuik
3 Permeat Anschluss mit AseptiQuik
4 Nut (zur Aufnahme der unteren Führungsstange)
5 Nut (zur Aufnahme der oberen Führungsstange)
6 Trageriemen (zur Gewichtsverteilung während des Anhebens und Tragens)
6
5
4
G ⅜" Sterilkonnektor
®
G ⅜" Sterilkonnektor
®
G ⅜" Sterilkonnektor
®
L 1" Sterilkonnektor
®
L 1" Sterilkonnektor
®
G ¾" Sterilkonnektor
®
Gebrauchsanleitung Sartocon
Bestandteile der Filtervorricht ung
Self Contained mit AseptiQuick
®
Slice Self Contained | Sartocube
®
®
1
2
3
6
Self Contained
®
37
