Installation
4
Installation
4.1
Erforderliches Werkzeug
• Bohrschablone oder Bohrlehre für Kaba c-lever ES1 (ecl.Bohrschab.met)
• Schraubzwinge - empfohlen beim Arbeiten mit Bohrlehre!
• Bohrmaschine mit Bohrer Ø9 mm und Ø13 mm
• Kreuzschlitzschraubendreher
4.2

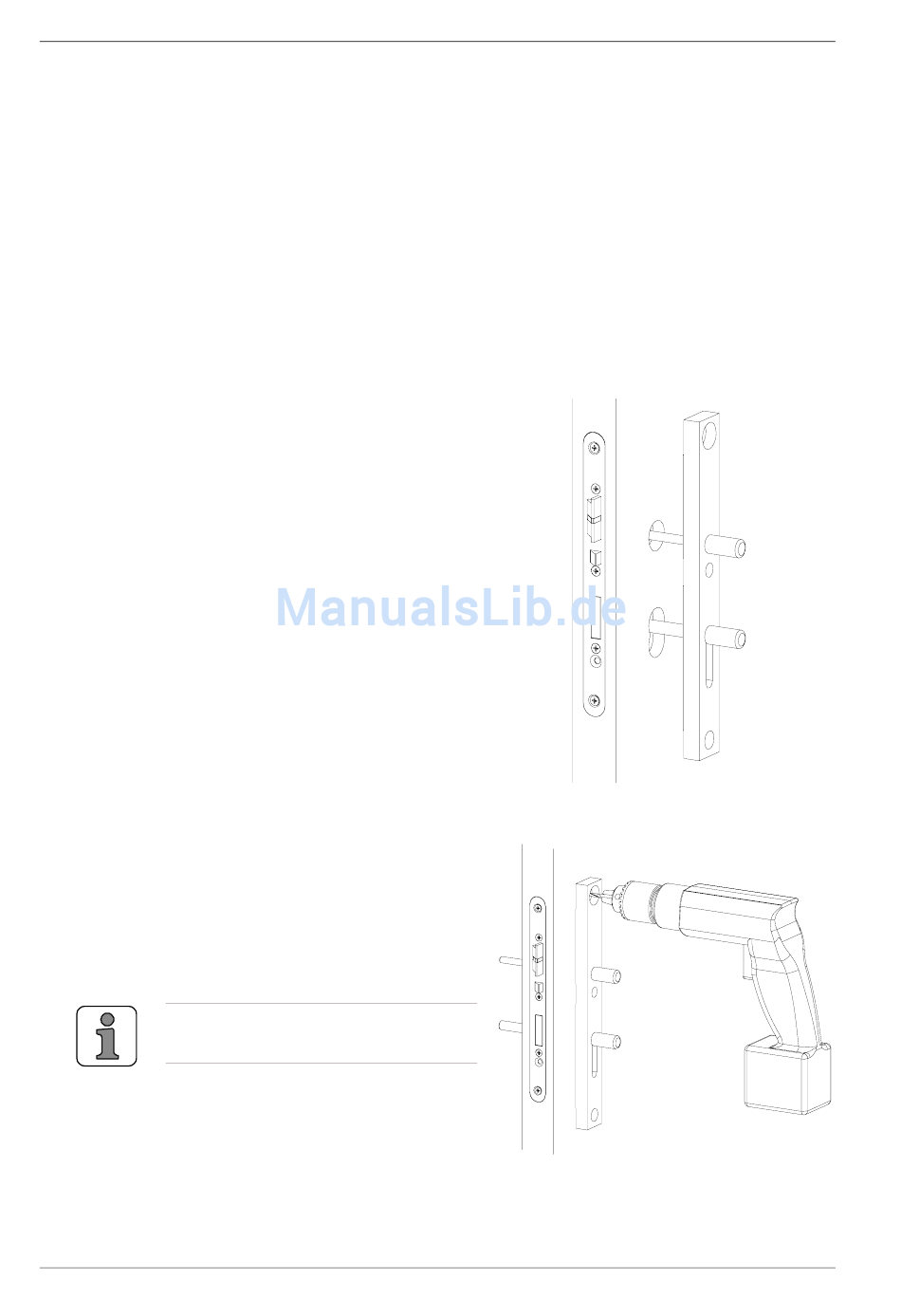

Befestigungslöcher mit Bohrlehre bohren
Tür vorbereiten
1. Den bestehenden Beschlag
Bohrlehre aufsetzen
1. Bohrlehre mit Führungsstift
2. Entsprechenden Stift für
3. Bohrlehre mittels Schraub-
Befestigungslöcher bohren
1. Oberes Befestigungsloch mit
2. Unteres Befestigungsloch mit
Wichtig: Niemals durch das ein-
gebaute Schloss bohren!
3. Bohrlehre auf die andere Tür-
4. Das Schloss entfernen und die Schlosstasche reinigen.
5. Das Schloss auf Beschädigungen kontrollieren und wieder einbauen.
- 12 -
entfernen.
für Zylinder (ohne Ansatz) von
aussen auf die Tür stecken.
Drückernuss durch die
Schlossnuss stecken.
zwinge an der Tür befestigen.
Bohrer Ø13 mm bis zum
Schloss bohren.
Bohrer Ø9 mm ebenfalls nur
bis zum Schloss bohren.
seite montieren und Punkt 1
und 2 wiederholen.
