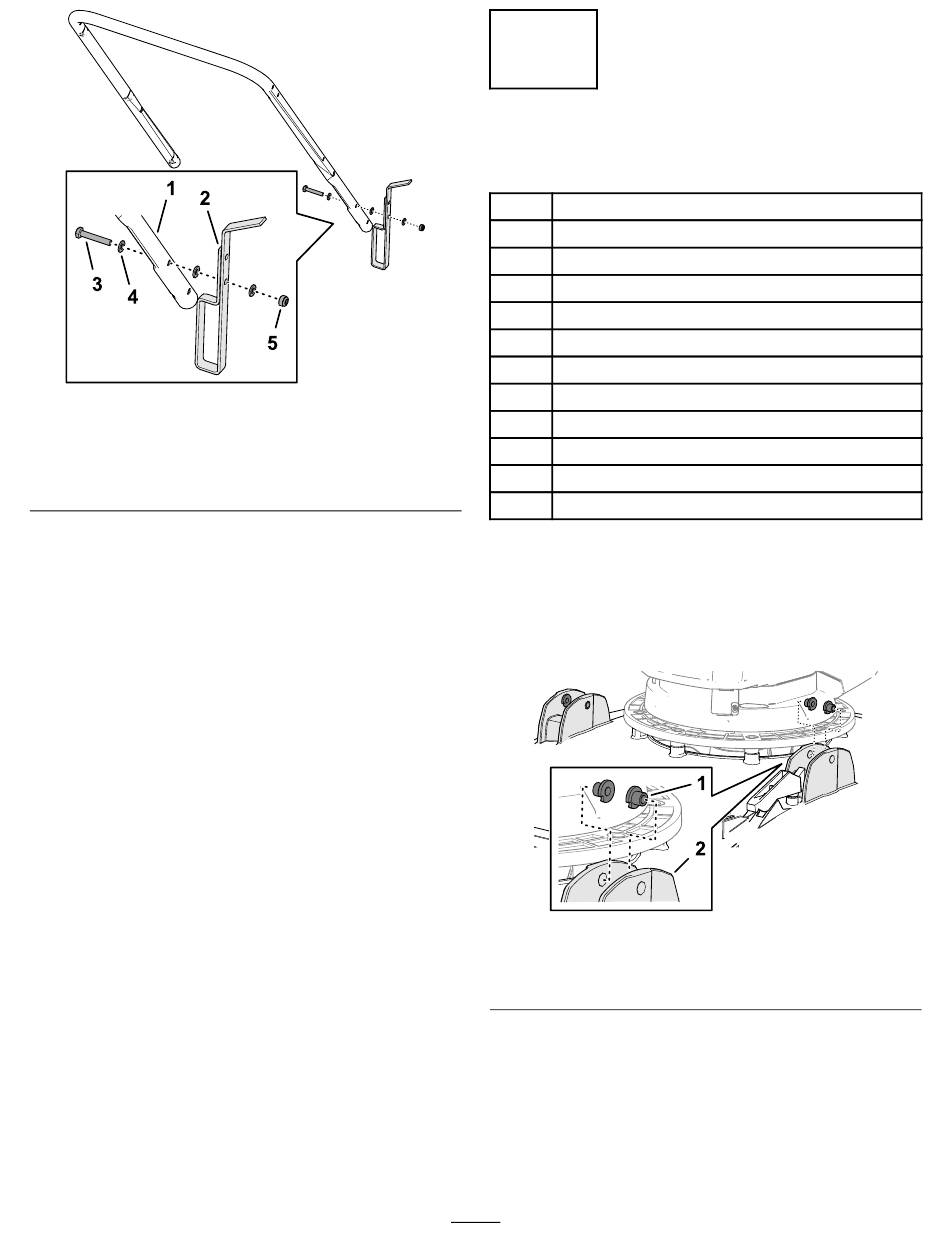

Figura 4
1. Stegola inferiore
2. Arresto a pedale
3. Bullone (6 x 35 mm)
3. Assemblate l'arresto a pedale alla stegola con
un bullone (6 x 35 mm), 3 rondelle (6 mm) e un
dado di bloccaggio (6 mm).
4. Serrate il dado di bloccaggio e il bullone.
Nota:
Accertatevi di poter ruotare l'arresto a
pedale.
g364679
4. Rondella (6 mm)
5. Dado di bloccaggio (6 mm)
2
Montaggio della stegola
Parti necessarie per questa operazione:
4 Bussole a T
2 Bullone (6 x 55 mm)
7 Rondella (6 mm)
2 Dado di bloccaggio (6 mm)
1 Stegola superiore
2 Bullone a U
2 Manopola
1 Chiusura a pressione
1 Vite a testa bombata
1 Morsetto per cavi
1 Rondella
1 Dado di bloccaggio
Assemblaggio della stegola
inferiore alla macchina
1. Montate 2 bussole a T nelle flange della stegola
del piatto di taglio
1. Bussole a T
2. Allineate l'arresto del pedale della stegola alla
staffa del dispositivo di bloccaggio sul piatto
(Figura 6).
9
(Figura 5).
Figura 5
2. Flange della stegola
(piatto di taglio)
g367117
