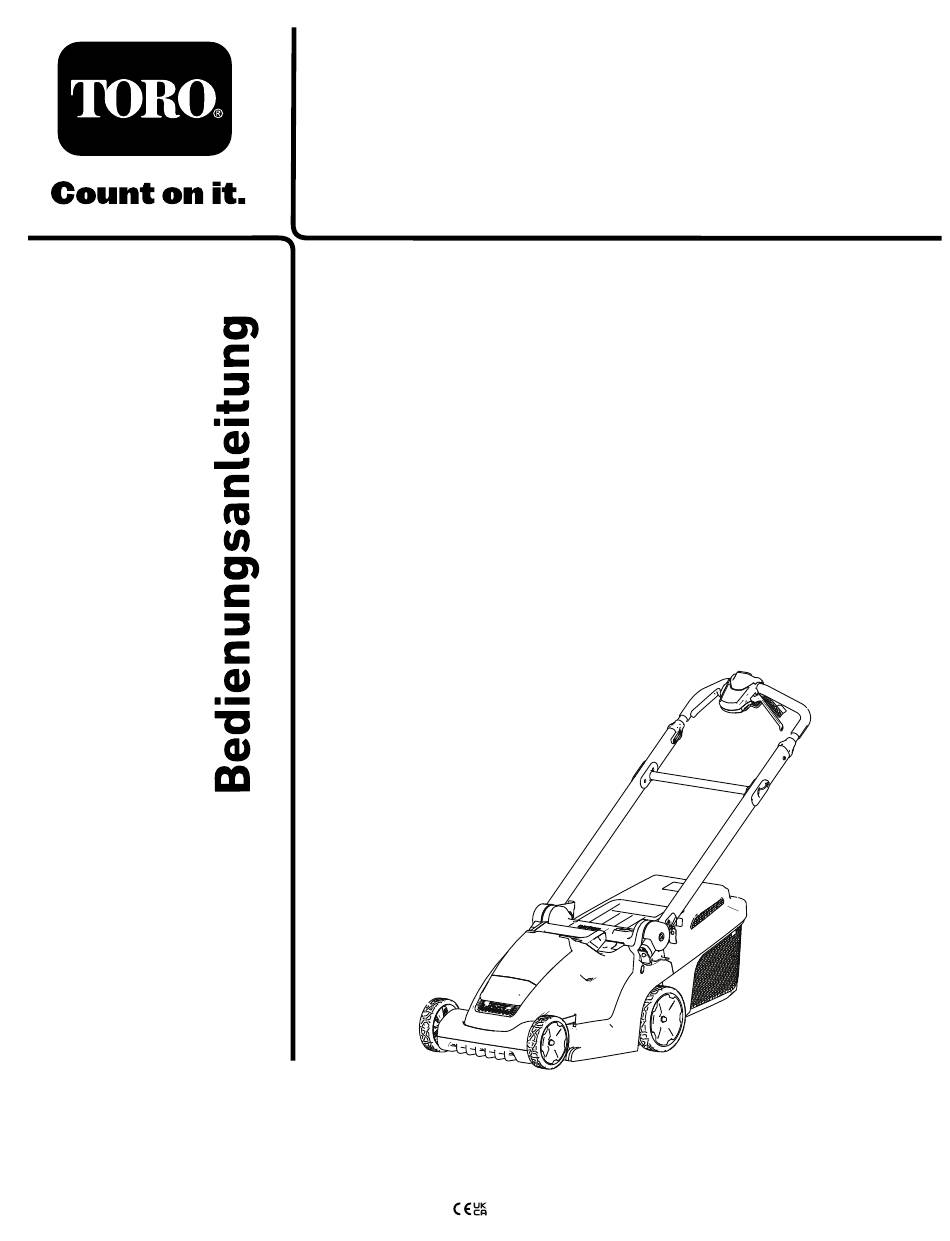

Toro eMulticycler eL36PST Bedienungsanleitung
Flex-force power system 60v max 36 cm und 43 cm rasenmäher
Inhaltsverzeichnis
Quicklinks
Registrieren Sie Ihr Produkt unter www.Toro.com.
Originaldokuments (DE)
Flex-Force Power System
60V MAX 36 cm und 43 cm
Rasenmäher
Modellnr. 21836—Seriennr. 321000001 und höher
Modellnr. 21836T—Seriennr. 321000001 und höher
Modellnr. 21843—Seriennr. 321000001 und höher
Modellnr. 21843T—Seriennr. 321000001 und höher
Modellnr. 21844—Seriennr. 321000001 und höher
Modellnr. 21844T—Seriennr. 321000001 und höher
Form No. 3442-676 Rev C
™
*3442-676*
Inhaltsverzeichnis
Verwandte Anleitungen für Toro eMulticycler eL36PST
Inhaltszusammenfassung für Toro eMulticycler eL36PST
- Seite 1 Rasenmäher Modellnr. 21836—Seriennr. 321000001 und höher Modellnr. 21836T—Seriennr. 321000001 und höher Modellnr. 21843—Seriennr. 321000001 und höher Modellnr. 21843T—Seriennr. 321000001 und höher Modellnr. 21844—Seriennr. 321000001 und höher Modellnr. 21844T—Seriennr. 321000001 und höher *3442-676* Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
-
Seite 2: Einführung
Er ist nicht für das Schneiden von Büschen oder für einen landwirtschaftlichen Einsatz gedacht. Er Seriennr. ist für die Verwendung mit den Toro Flex-Force Lithium-Ionen-Akkumodellen 81825 (im Lieferumfang von Modell 21836 enthalten), Modelle 81850 (im In dieser Anleitung werden potenzielle Gefahren Lieferumfang von Modell 21843 und Modell 21844) angeführt, und Sicherheitshinweise werden vom... -
Seite 3: Inhaltsverzeichnis
Stellen Sie vor jeder Verwendung der Maschine sicher, dass das Messer, die Messerschraube und die Messereinheit nicht abgenutzt oder beschädigt sind. Ersetzen Sie alle beschädigten oder unleserlichen Aufkleber. Verwenden Sie nur einen von Toro angegebenen Akkupack. Die Verwendung von anderem... - Seite 4 Maschine und warten Sie, bis alle Verwenden Sie keine nicht aufladbaren Akkus. Bewegungen zum Stillstand gekommen sind, bevor Sie die Maschine einstellen, warten, Laden Sie den Akkupack nur mit einem von Toro reinigen oder aufbewahren. angegebenen Akkuladegerät. Ein Ladegerät, Entfernen Sie den Akkupack und den das für den einen Akkupacktyp geeignet ist,...
- Seite 5 Unebenes Gelände kann dazu führen, dass Sie verwenden Sie nur Originalersatzteile und das Gleichgewicht oder den Halt verlieren. -zubehörteile von Toro. Andere Ersatz- und Zubehörteile können gefährlich sein und eine Nasses Gras und/oder nasse Blätter können Verwendung könnte die Garantie ungültig zu schweren Verletzungen führen, sollten Sie...
-
Seite 6: Bewahren Sie Diese
SICHERHEITSANWEISUN- Entsorgen Sie den Akku nicht durch Verbrennen. Die Zellen können explodieren. Prüfen Sie vor GEN AUF Ort geltende Gesetze in Bezug auf mögliche spezielle Anweisungen zur Entsorgung. BEWAHREN SIE DIESE Sicherheits- und Bedienungsschilder Die Sicherheits- und Anweisungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. - Seite 7 Modell 81825 Modell 81850 decal137-9487 137-9487 1. Lesen Sie die 4. Nicht Feuer aussetzen. Bedienungsanleitung. decal140-2158 140-2158 2. Recyceln Sie die Akkus 5. Nicht Regen aussetzen. ordnungsgemäß. 1. Lesen Sie die 4. Nicht Feuer aussetzen. 3. Nicht wegwerfen. Bedienungsanleitung. 2. Recyceln Sie die Akkus 5.
-
Seite 8: Einrichtung
Einrichtung Wichtig: Der Akkupack ist beim Kauf nicht vollständig aufgeladen. Bevor Sie die Maschine zum ersten Mal verwenden, siehe Aufladen des Akkupacks (Seite 19). Hinweis: Der Sicherheitsschlüssel und alle anderen losen Teile sind für eine sichere Auslieferung im Akkufach untergebracht. Stellen Sie sicher, dass Sie sie vor der Montage aus dem Fach entfernen und an einem sicheren Ort aufbewahren. -
Seite 9: Zusammenbauen Des Holms
Zusammenbauen des Holms Für diesen Arbeitsschritt erforderliche Teile: Obere Holmbaugruppe Schraube Sicherungsmutter Verfahren g342173 Bild 4 Wichtig: Entfernen und entsorgen Sie die Kunststoffschutzfolie, in die der Rasenmäher Ziehen Sie die Holmarretierungsstrebe eingepackt ist, sowie alle anderen Kunststoffe in Richtung des oberen Holms, um die oder Verpackungen an der Maschine. -
Seite 10: Produktübersicht
Technische Daten Produktübersicht Modell Breite Gewicht Länge Höhe (ohne Akku) 20,2 kg 130,6 cm 41,7 cm 107,3 cm 21836/T 22,1 kg 136,2 cm 48,5 cm 108,5 cm 21843/T 24,0 kg 136,2 cm 48,5 cm 108,5 cm 21844/T SmartStow Abmessungen Modell Länge Breite Höhe... -
Seite 11: Betrieb
Betrieb Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Betriebsposition. Vor dem Einsatz Einsetzen des Akkupacks Wichtig: Verwenden Sie den Akkupack nur bei Temperaturen im angemessenen Bereich, siehe Technische Daten (Seite 10). Stellen Sie sicher, dass der Sicherheitsschlüssel nicht an der Maschine eingesetzt ist. Stellen Sie sicher, dass sich in den Belüftungsöffnungen des Akkus kein Staub oder Schmutz befindet. -
Seite 12: Einstellen Der Schnitthöhe
Einstellen der Schnitthöhe Die Schnitthöhe ist in 6 Stufen zwischen 19 mm und 70 mm einstellbar. WARNUNG: Anzeige Schnitthöheneinstellung 1 (niedrigste) Beim Einstellen der Schnitthöhe können Ihre Hände mit einem sich drehenden Mähmesser in Kontakt geraten, was schwere Verletzungen zur Folge haben kann. •... -
Seite 13: Während Des Einsatzes
Während des Einsatzes Verwenden des Selbstantriebs Anlassen der Maschine Nur Modell 21844/T Vergewissern Sie sich, dass der Akkupack • Um die Geschwindigkeit des Selbstantriebs aufgeladen und in der Maschine eingesetzt ist; einzustellen, verstellen Sie den siehe Einsetzen des Akkupacks (Seite 11). -
Seite 14: Schnittgutrecyclen
Entfernen des Mulchstopfens Drücken Sie die Taste M unterhalb der Ein-Taste, um die Maschine auf die M Drehzahl einzustellen Um den Mulchstopfen zu entfernen, nehmen Sie (Bild 12). den Akku heraus und führen Sie die Schritte unter Einsetzen des Mulchstopfens (Seite 14) Schnittgutrecyclen umgekehrter Reihenfolge aus. -
Seite 15: Sammeln Des Schnittguts
Sammeln des Schnittguts Verwenden Sie den Grasfangkorb, wenn Sie Schnittgut und Laub vom Rasen aufsammeln möchten. Befindet sich der Mulchstopfen noch an der Maschine, entfernen Sie diesen, bevor Sie das Schnittgut über den Grasfangkorb aufsammeln. Siehe Entfernen des Mulchstopfens (Seite 14). - Seite 16 Entfernen des Grasfangkorbs Wenn Sie den Grasfangkorb abnehmen möchten, gehen Sie in umgekehrter Reihenfolge vor als in Anbringen des Grasfangkorbs (Seite 15). Betreiben Sie die Maschine nicht mit abgenommenem Grasfangkorb, wenn der Mulchstecker nicht installiert ist. Nehmen Sie den Grasfangkorb nur ab, wenn Sie mulchen, die Maschine transportieren, die Maschine einlagern oder den Grasfangkorb entleeren (Bild 16).
-
Seite 17: Abstellen Der Maschine
Abstellen der Maschine Entfernen des Akkupacks aus der Maschine Lassen Sie den Schaltbügel los (Bild 10). Öffnen Sie den Deckel des Akkukastens. Drücken Sie den Akkuriegel, um den Akkupack zu lösen und ziehen Sie den Akkupack heraus. Schließen Sie den Deckel des Akkukastens. g341360 Bild 19 g341392... -
Seite 18: Betriebshinweise
Sie mit einer höheren Schnitthöhe und • Um die beste Leistung zu erzielen, installieren Sie dann wieder mit der gewünschten Schnitthöhe. ein neues Toro Messer vor Beginn der Mähsaison oder bei Bedarf. Mähen • Mähen Sie immer nur ein Drittel des Grashalms in einem Durchgang. -
Seite 19: Nach Dem Einsatz
Nach dem Einsatz In der folgenden Tabelle finden Sie eine Beschreibung der LED-Anzeigeleuchten auf dem Akkuladegerät. Aufladen des Akkupacks Anzeige- Anzeige leuchte Wichtig: Der Akkupack ist beim Kauf nicht Kein Akkupack eingeführt vollständig aufgeladen. Bevor Sie die Maschine Grün Akkupack wird aufgeladen zum ersten Mal verwenden, setzen Sie den blinkend Akkupack in das Ladegerät ein und laden es... -
Seite 20: Zusammenklappen Des Holms
Zusammenklappen des Zum Aufklappen des Holms siehe Zusammenbauen des Holms (Seite Holms WARNUNG: Wenn Sie den Holm falsch auf- oder zusammenklappen, können Sie die Kabel beschädigen und den sicheren Geräteeinsatz gefährden. • Beschädigen Sie beim Auf- oder Zusammenklappen des Holms nicht die Kabel. -
Seite 21: Lagern Der Maschine In Der Aufrechten Lagerstellung
Lagern der Maschine in der aufrechten Lagerstellung Sie können die Maschine auch vertikal lagern, um Platz zu sparen. WARNUNG: Wenn Sie den Holm falsch auf- oder zusammenklappen, können Sie die Kabel beschädigen und den sicheren Geräteeinsatz g342176 gefährden. Bild 22 •... -
Seite 22: Wartung
Wartung Ziehen Sie die Messerschraube mit einem Drehmomentschlüssel auf ein Drehmoment von 35 N∙m an. Entfernen Sie den Sicherheitsschlüssel und den Akku aus der Maschine, bevor Sie die Maschine warten oder reinigen. Verwenden Sie nur die vom Hersteller empfohlenen Ersatz- und Zubehörteile. Prüfen und warten Sie die Maschine regelmäßig. -
Seite 23: Vorbereiten Des Akkupacks Für Recycling
Lagern Sie ein ganz aufgeladenes oder ganz leeres des Akkus erhalten Sie bei Ihrer örtlichen Verwaltung Akku nicht ein. Wenn Sie die Maschine wieder oder Ihrem Toro-Vertragshändler. verwenden möchten, laden Sie den Akkupack auf, bis die linke Anzeigeleuchte am Ladegerät grün leuchtet oder alle vier LED-Anzeigen am Akku grün leuchten. -
Seite 24: Fehlersuche Und -Behebung
Fehlersuche und -behebung Führen Sie nur die in dieser Anleitung beschriebenen Schritte durch. Alle weiteren Inspektions-, Wartungs- und Reparaturarbeiten müssen von einem Vertrags-Kundendienst oder einem ähnlich qualifizierten Fachbetrieb durchgeführt werden, wenn Sie das Problem nicht selber lösen können. Problem Mögliche Ursache Behebungsmaßnahme Die Maschine startet nicht. - Seite 25 Problem Mögliche Ursache Behebungsmaßnahme Die LED-Anzeigeleuchte am Ladegerät 1. Die Kommunikation zwischen 1. Nehmen Sie den Akkupack aus blinkt rot. Akkupack und Ladegerät ist defekt. dem Akkuladegerät, ziehen Sie das Ladegerät aus der Steckdose und warten Sie 10 Sekunden. Stecken Sie das Akkuladegerät wieder in die Steckdose und legen Sie den Akkupack in das Ladegerät.
- Seite 26 Hinweise:...
