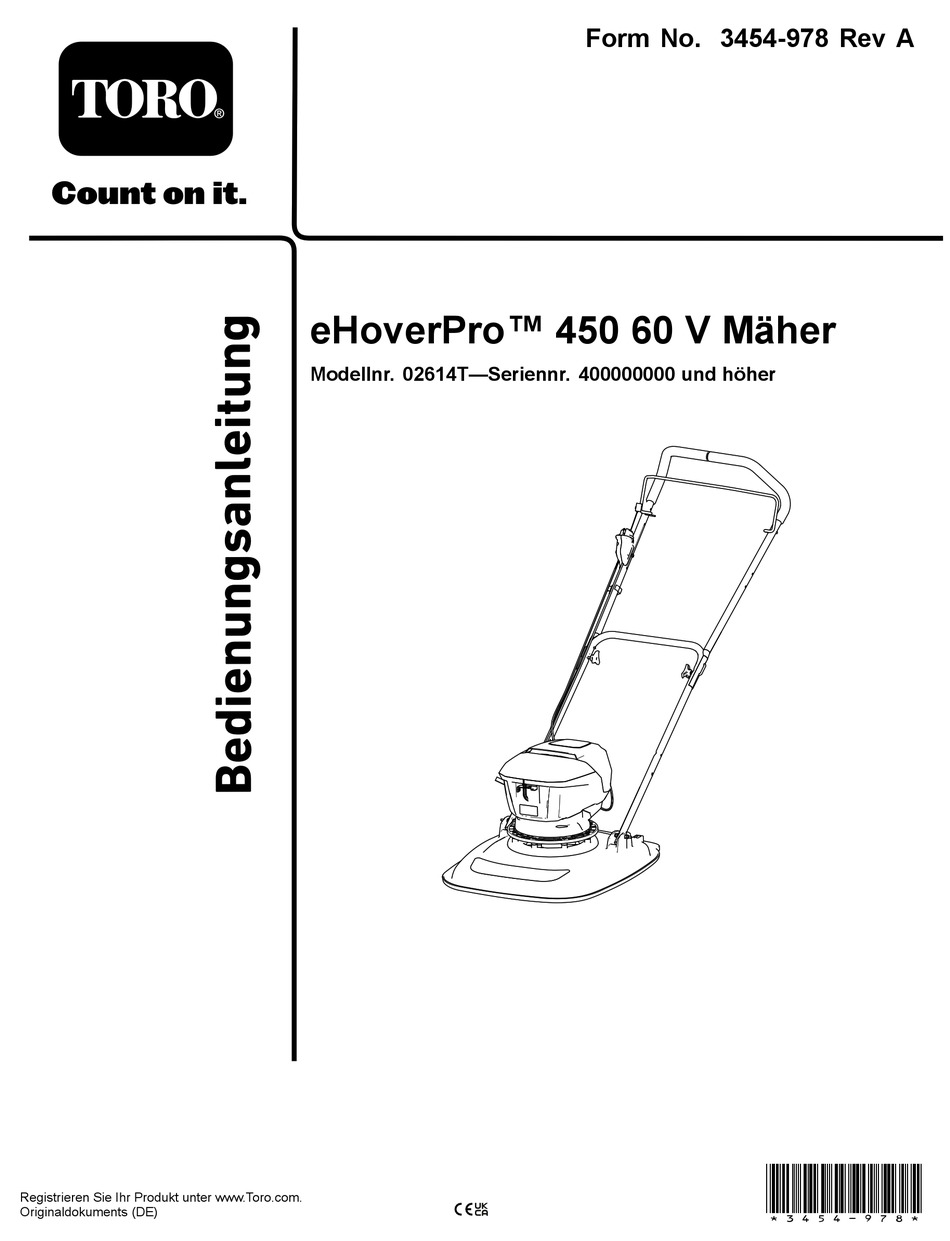

- Seite 1 Form No. 3454-978 Rev A eHoverPro™ 450 60 V Mäher Modellnr. 02614T—Seriennr. 400000000 und höher *3454-978* Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
- Seite 2 Diese Maschine ist für gewerbliche Betreiber Produkts unten ein: zur Rasenpflege an Hängen, engen Wellen, in der Nähe von Gewässern, oder Bunkerlippen bestimmt. Sie ist für die Verwendung von Toro 60V Modellnr. Lithium-Ionen-Akkupackmodellen entwickelt. Diese Akkupackmodelle sind nur für das Laden mit Toro Seriennr.
- Seite 3 WARNUNG bezeichnet eine möglicherweise Fehlersuche und -behebung ........23 drohende Gefahr. Wenn sie nicht gemieden wird, können Tod oder schwerste Verletzungen die Folge sein. VORSICHT bezeichnet eine möglicherweise drohende Gefahr. Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzungen die Folge sein.
- Seite 4 Toro-Vertragshändler für Ersatz. Lassen Sie Kinder nicht mit der Maschine, dem Akkupack oder dem Akkuladegerät spielen; das Laden Sie den Akku nur mit einem von Toro Mindestalter von Benutzern ist möglicherweise angegebenen Akkuladegerät. Ein Ladegerät, von örtlichen Vorschriften vorgegeben.
- Seite 5 Anweisungen angegebenen Gerät zurücksetzen oder in Ihre Richtung Maße. Lassen Sie die Maschine durch ziehen. einen Toro-Vertragshändler mit identischen Achten Sie immer auf festen Stand und Balance, Ersatzteilen instand setzen. besonders an Abhängen. Mähen Sie immer Tragen Sie beim Durchführen von...
- Seite 6 Um eine bestmögliche Leistung sicherzustellen, bewahren Sie sie in der Originalverpackung verwenden Sie nur Originalersatzteile und auf, bis Sie sie verwenden. -zubehörteile von Toro. Andere Ersatz- und BEWAHREN SIE DIESE Zubehörteile können gefährlich sein und eine Verwendung könnte die Garantie ungültig ANWEISUNGEN machen.
- Seite 7 Sicherheits- und Bedienungsschilder Die Sicherheits- und Anweisungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. g017410 H295159 1. Motorstopp (Abstellen) decal111-9826 111-9826 1. Schnitt-/Amputationsge- 2. Lesen Sie die fahr an Händen und Füßen Bedienungsanleitung.
- Seite 8 decal134-8067 134-8067 1. Warnung: Lesen Sie die Bedienungsanleitung; alle Bediener 4. Warnung: Lesen Sie die Bedienungsanleitung. sollten vor dem Einsatz der Maschine geschult werden. 2. Warnung: Tragen Sie einen Gehörschutz und eine 5. Schnitt- / Amputationsgefahr an Händen oder Füßen, Schutzbrille.
- Seite 9 Einrichtung Ermitteln Sie die Holmhöhe, wenn der Fußanschlag an der Halterung des Höhenanschlags befestigt ist (Bild Fluchten Sie das Loch im Fußanschlag mit dem Loch im unteren Führungsholm aus (Bild Montage des Fußanschlags des Holms Für diesen Arbeitsschritt erforderliche Teile: Unterer Führungsholm Fußanschlag Schraube (6 x 35 mm)
- Seite 10 Anbau des Holms Für diesen Arbeitsschritt erforderliche Teile: T-Buchsen Schraube (6 x 55 mm) Unterlegscheibe (6 mm) Sicherungsmutter (6 mm) Oberer Bügel U-Bügel Handrad Einsteckverschluss g414364 Bild 6 Flachkopfschraube Kabelklemme 1. Höhenanschlag-Halterung 2. Fußanschlag Unterlegscheibe Richten Sie das Loch im Holm mit den Löchern Sicherungsmutter in den Buchsen aus (Bild...
- Seite 11 Zusammenbau des oberen und unteren Holms Fluchten Sie die Löcher im oberen Holm mit den Löchern im unteren Holm aus (Bild g367353 Bild 9 g364684 Bild 8 Führen Sie das Anschlussstück des Kabelzugs 1. Unterer Führungsholm 4. Oberer Bügel durch das Loch in der Halterung des 2.
- Seite 12 Stecken Sie das Ende des Schaltbügels in den Holm, drücken Sie den Schaltbügel leicht zusammen und stecken Sie das Ende des Schaltbügels in den Holm (Bild 11). g367911 Bild 13 5. Kabelklemme 1. Flachkopfschraube 2. Elektrostartschalter 6. Scheibe 3. Oberer Bügel 7.
- Seite 13 6. Fußanschlag des Holms 3. Elektrostarttaster/-schalter 7. Handräder am Ein Sortiment an Originalanbaugeräten und -zubehör Führungsholm von Toro wird für diese Maschine angeboten, um 4. Abdeckung des den Funktionsumfang des Geräts zu erhöhen und Akkukastens zu erweitern. Wenden Sie sich an einen offiziellen Vertragshändler oder einen offiziellen Toro-Distributor...
- Seite 14 Betrieb Vor dem Einsatz Einsetzen des Akkupacks in die Maschine Wichtig: Verwenden Sie den Akkupack nur bei Temperaturen im angemessenen Bereich; siehe Technische Daten (Seite 13) Entfernen Sie den Elektrostarttaster aus dem Elektrostartschalter, siehe Bedienung der Maschine (Seite 15). Prüfen Sie den Akkupack, um sicherzustellen, dass die Lüftungsschlitze frei von Staub und Schmutz sind. Öffnen Sie die Abdeckung des Akkukastens (Bild 15).
- Seite 15 Während des Einsatzes Abstellen der Maschine Lassen Sie den Schaltbügel los (Bild 17). Bedienung der Maschine Stecken Sie den Elektrostartschlüssel in den Elektrostartschalter (Bild 16). g367527 Bild 17 Halten Sie den Führungsholm, während Sie warten, bis der Motor stoppt. Entfernen Sie den Elektrostartschlüssel aus dem Elektrostartschalter.
- Seite 16 Entfernen des Akkupacks aus der Maschine Schalten Sie die Maschine aus; siehe Abstellen der Maschine (Seite 15). Öffnen Sie die Abdeckung des Akkukastens (Bild 18). Drücken Sie den Akkuriegel, um den Akkupack zu lösen und ziehen Sie den Akkupack heraus. Schließen Sie die Abdeckung des Akkukastens.
- Seite 17 Wichtig: Montieren Sie das konische Distanzstück immer direkt unter dem Laufrad und die Halterung unter dem Schraubenkopf. g364888 Bild 21 Verwenden Sie einen Schraubenschlüssel, um das Messer zu entfernen, drehen dabei die g364923 Schraube gegen den Uhrzeigersinn (Bild 21). Bild 23 Wichtig: Tragen Sie beim Ausbau des 1.
- Seite 18 Mähsaison scharf ist. abgewürgt werden. • Ersetzen Sie ein beschädigtes Messer durch ein • Mähen Sie langsamer, wenn die Maschine das neues Toro Ersatzmesser. Laub nicht fein genug häckselt. Mähen Nach dem Einsatz • Mähen Sie immer nur ein Drittel des Grashalms in einem Durchgang.
- Seite 19 Hinweis: Drücken Sie bei Bedarf die Taste für Tabelle mit dem Ladestatus des Akkus die Akkuladeanzeige auf dem Akkupack, um den (cont'd.) aktuellen Ladestand anzuzeigen (LED-Anzeigen). Stellen Sie sicher, dass sich in den Entlüftungen am Akku und Ladegerät kein Staub oder LED-An- Anzeige Schmutz befindet.
- Seite 20 Arbeit nicht ausführen möchten, wenden Sie sich siehe Vorbereiten für die Wartung (Seite 20). an eine autorisierte Fachwerkstatt oder einen offiziellen Toro Vertragshändler. Legen Sie das Gerät auf die Seite. Entfernen des Messers Bereiten Sie die Maschine für die Wartung vor, siehe Vorbereiten für die Wartung (Seite...
- Seite 21 Montieren des Messers Richten Sie die gebogenen Enden des Messers zum Mähwerk hin aus und montieren Sie den Halter, das Messer, die Distanzstücke und das konische Distanzstück mit der Schraube am Laufrad. Wichtig: Sie müssen das konische Distanzstück immer direkt unter dem Laufrad und den Halter unter dem Schraubenkopf g414372 Bild 28...
- Seite 22 Reinigen der Maschine Einlagerung Wartungsintervall: Bei jeder Verwendung oder Wichtig: Lagern Sie die Maschine, den Akkupack täglich und das Ladegerät nur bei Temperaturen im Nach jeder Verwendung angegebenen Bereich, siehe Lade-, Betriebs- und Lagertemperaturbereiche (Seite 13). WARNUNG: Vorbereiten der Maschine Die Maschine kann Ablagerungen unter dem Maschinengehäuse lockern.
- Seite 23 Fehlersuche und -behebung Führen Sie nur die in dieser Anleitung beschriebenen Schritte durch. Lassen Sie einen autorisierten Vertragshändler oder offiziellen Toro-Vertragshändler alle weiteren Inspektions-, Wartungs- und Reparaturarbeiten durchführen, wenn Sie das Problem nicht beheben können. Akkupack Problem Mögliche Ursache Behebungsmaßnahme Die Maschine startet nicht.
- Seite 24 Problem Mögliche Ursache Behebungsmaßnahme Die LED-Anzeigeleuchte am Ladegerät 1. Die Kommunikation zwischen 1. Nehmen Sie den Akkupack aus blinkt rot. Akkupack und Ladegerät ist defekt. dem Akkuladegerät, ziehen Sie das Ladegerät aus der Steckdose und warten Sie 10 Sekunden. Stecken Sie das Akkuladegerät wieder in die Steckdose und legen Sie den Akkupack in das Ladegerät.
- Seite 25 2. Variieren Sie Ihr Mähmuster. Muster. 3. Die Unterseite des Maschinengehäu- 3. Reinigen Sie die Unterseite des ses weist Schnittgutrückstände und Maschinengehäuses. Schmutz auf. 4. Es gibt ein elektrisches Problem mit 4. Wenden Sie sich an einen autorisierten der Maschine. Vertragshändler oder offiziellen Toro-Vertragshändler.
- Seite 26 Hinweise:...
- Seite 27 Toro hat sich entschieden, Verbrauchern so viel wie möglich Informationen bereitzustellen, damit sie informierte Entscheidungen zu Produkten treffen können, die sie kaufen und verwenden. Toro stellt Warnungen in bestimmten Fällen bereit, basierend auf der Kenntnis über das Vorhandensein aufgeführter Chemikalien ohne Evaluierung des Gefährdungsniveaus, da nicht alle aufgeführten Chemikalien Anforderungen zu Gefährdungshöchstwerten haben.
