16 | Elektrischer Anschlussplan
16
Elektrischer Anschlussplan
16.1 Elektrischer Anschluss
HINWEIS
Reparaturen an Ihrem Pelletofen dürfen nur von autorisierten Austroflamm-Technikern durchgeführt
werden.

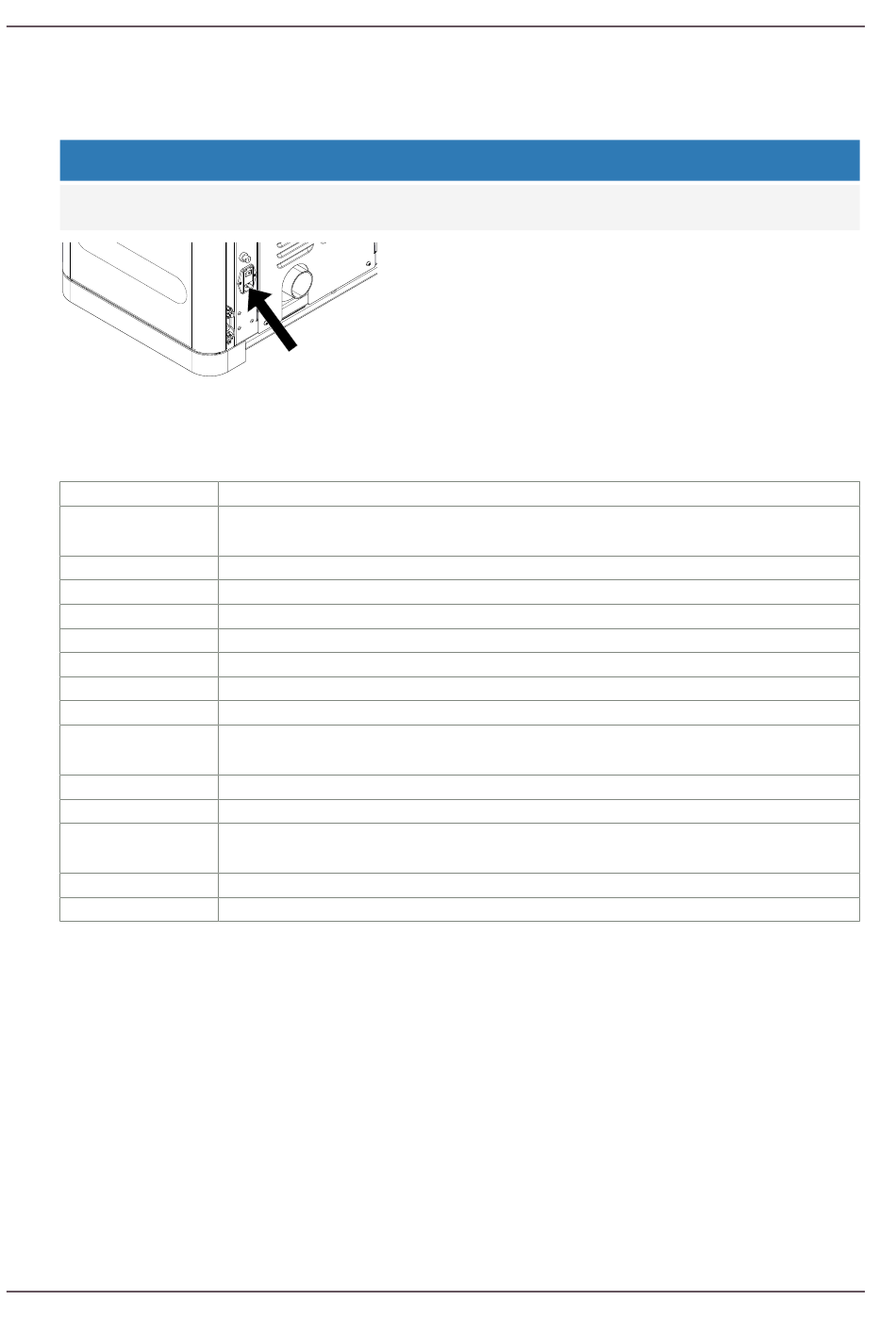

Abb. 76: Sicherungseinschub mit T2,5A-
Glasrohrsicherungen
16.2 Modelle mit permanent drehendem Schneckenmotor
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
(OPT)
112
Ihr Pelletofen ist für den Anschluss an ein 230-V/50-Hz-Netz
konzipiert. Das Anschlusskabel befindet sich im Beipack.
An der Geräterückseite befindet sich die Netzanschluss-
buchse, welche mit einer T2,5A-Glasrohrsicherung abgesi-
chert ist.
Die Leistungsaufnahme Ihres Pelletofens ist am Typenschild
ersichtlich.
Phasenkonverter
RPM / HAL-IC
Erdung – Saugzuggebläse
Erdung – DC Steuerungsseite
Raumtemperaturfühler
Feuerraumtemperaturfühler
Differenzdruckmessung P1, P2
Keramikzündung
Saugzuggebläse
Luftverteilermodul (optional)
Ansteuerung – permanent
drehender Schneckenmotor
Sicherheitstemperaturbegrenzer
Tankdeckelschalter
Rostmotor, Stromfreigabe für
Schneckenmotor
Rostmotor
Externer Thermostat
