Funktionsmatrix
2.1
Allgemeiner Aufbau der Funktionsmatrix
Die Funktionsmatrix besteht aus vier Ebenen:
Blöcke -> Gruppen -> Funktionsgruppen -> Funktionen
Gruppe
Block
Gruppe
Gruppe
Block
Gruppe
Block
weitere Blöcke

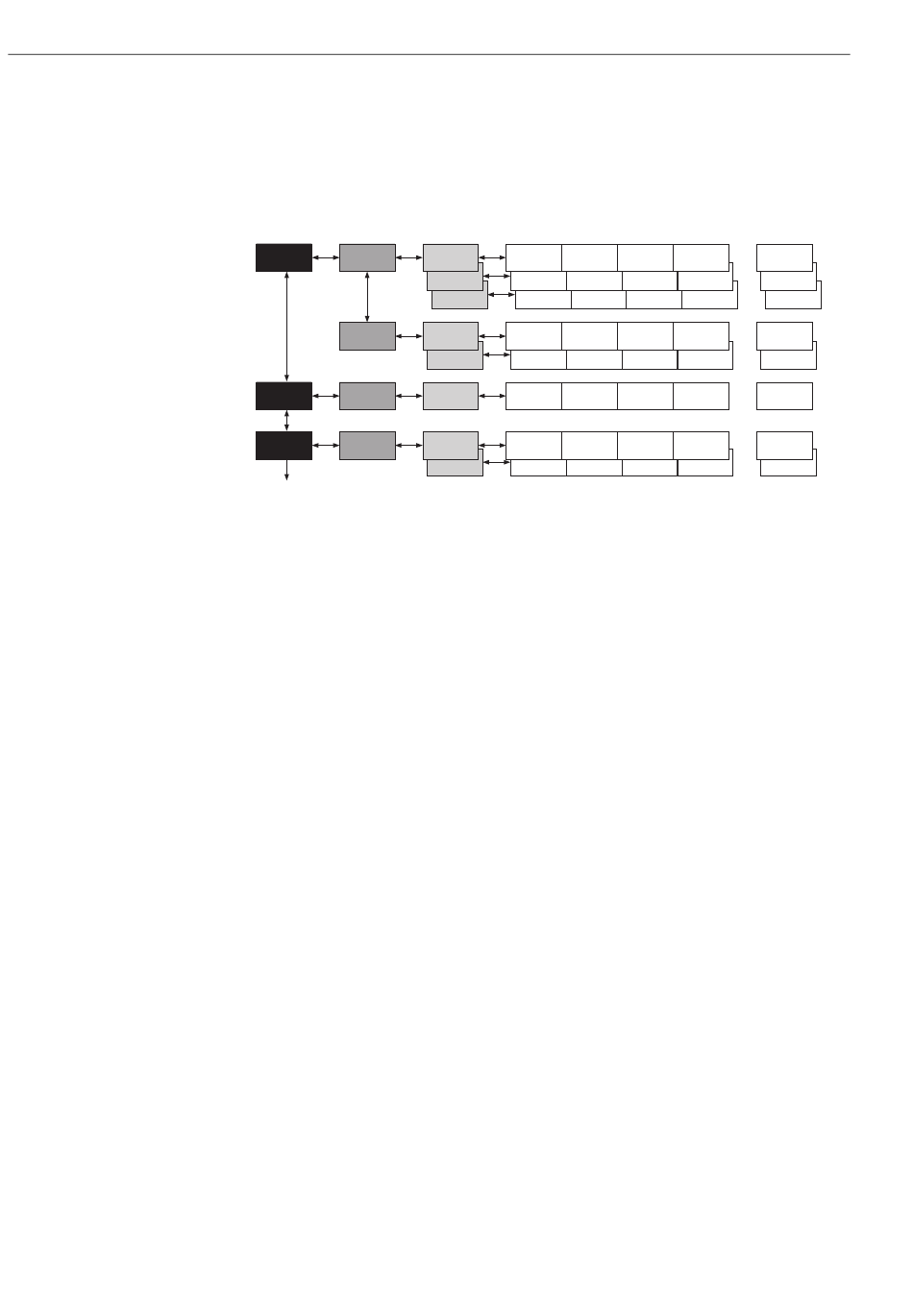

Abb. 2 : Aufbau der Funktionsmatrix
2.1.1
Blöcke (A, B, C, usw.)
In den Blöcken erfolgt eine "Grobeinteilung" der einzelnen Bedienmöglichkeiten des Gerätes.
Zur Verfügung stehende Blöcke sind z.B.: MESSGRÖSSEN, QUICK SETUP, ANZEIGE, SUMMEN-
ZÄHLER, usw.
2.1.2
Gruppen (AAA, AEA, CAA, usw.)
Ein Block besteht aus einer oder mehreren Gruppen. In einer Gruppe erfolgt eine erweiterte
Auswahl der Bedienmöglichkeiten des jeweiligen Blockes. Zur Verfügung stehende Gruppen
des Blockes "ANZEIGE" sind z.B.: BEDIENUNG, HAUPTZEILE, ZUSATZZEILE, usw.
2.1.3
Funktionsgruppen (000, 020, 060, usw.)
Eine Gruppe besteht aus einer oder mehreren Funktionsgruppen. In einer Funktionsgruppe erfolgt
eine erweiterte Auswahl der Bedienmöglichkeiten der jeweiligen Gruppe. Zur Verfügung stehende
Funktionsgruppen der Gruppe "BEDIENUNG" sind z.B.: GRUNDEINSTELLUNG, ENT- / VERRIE-
GELN, BETRIEB, usw.
2.1.4
Funktionen (0000, 0001, 0002, usw.)
Jede Funktionsgruppe besteht aus einer oder mehreren Funktionen. In den Funktionen erfolgt die
eigentliche Bedienung bzw. Parametrierung des Gerätes. Hier können Zahlenwerte eingegeben
bzw. Parameter ausgewählt und abgespeichert werden.
Zur Verfügung stehende Funktionen der Funktionsgruppe "GRUNDEINSTELLUNG" sind z.B.:
SPRACHE, DÄMPFUNG ANZEIGE, KONTRAST LCD, usw.
Soll z.B. die Bediensprache des Gerätes verändert werden, ergibt sich folgendes Vorgehen:
1.
Auswahl des Blocks "ANZEIGE"
2.
Auswahl der Gruppe "BEDIENUNG"
3.
Auswahl der Funktionsgruppe "GRUNDEINSTELLUNG"
4.
Auswahl der Funktion "SPRACHE"
(in der die Einstellung der gewünschten Sprache erfolgt).
