2 Funktionsmatrix
!
8
2.2

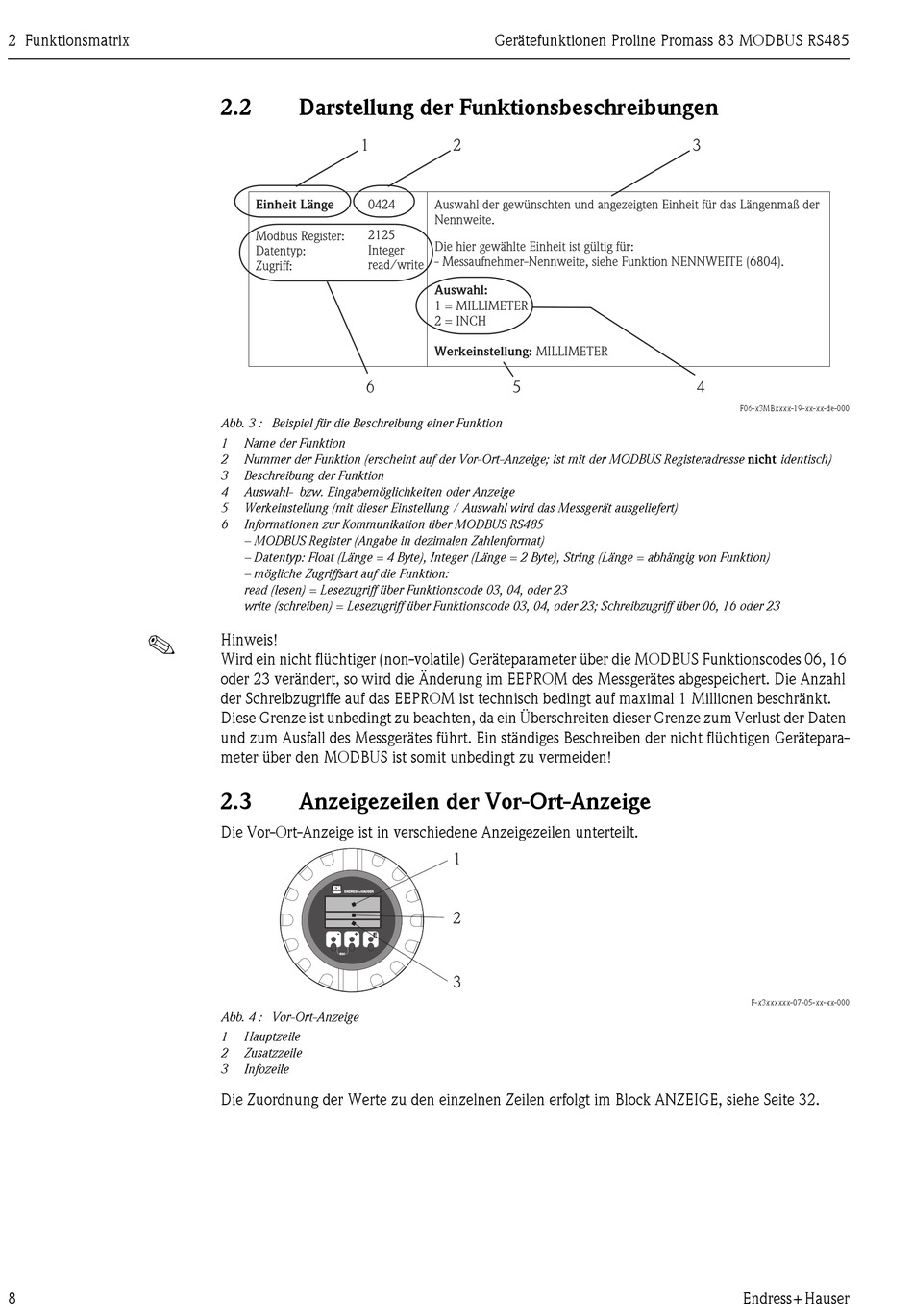

Darstellung der Funktionsbeschreibungen
1
Einheit Länge
0424
2125
Modbus Register:
Integer
Datentyp:
read/write
Zugriff:
6
Abb. 3 : Beispiel für die Beschreibung einer Funktion
1
Name der Funktion
2
Nummer der Funktion (erscheint auf der Vor-Ort-Anzeige; ist mit der MODBUS Registeradresse nicht identisch)
3
Beschreibung der Funktion
4
Auswahl- bzw. Eingabemöglichkeiten oder Anzeige
5
Werkeinstellung (mit dieser Einstellung / Auswahl wird das Messgerät ausgeliefert)
6
Informationen zur Kommunikation über MODBUS RS485
– MODBUS Register (Angabe in dezimalen Zahlenformat)
– Datentyp: Float (Länge = 4 Byte), Integer (Länge = 2 Byte), String (Länge = abhängig von Funktion)
– mögliche Zugriffsart auf die Funktion:
read (lesen) = Lesezugriff über Funktionscode 03, 04, oder 23
write (schreiben) = Lesezugriff über Funktionscode 03, 04, oder 23; Schreibzugriff über 06, 16 oder 23
Hinweis!
Wird ein nicht flüchtiger (non-volatile) Geräteparameter über die MODBUS Funktionscodes 06, 16
oder 23 verändert, so wird die Änderung im EEPROM des Messgerätes abgespeichert. Die Anzahl
der Schreibzugriffe auf das EEPROM ist technisch bedingt auf maximal 1 Millionen beschränkt.
Diese Grenze ist unbedingt zu beachten, da ein Überschreiten dieser Grenze zum Verlust der Daten
und zum Ausfall des Messgerätes führt. Ein ständiges Beschreiben der nicht flüchtigen Gerätepara-
meter über den MODBUS ist somit unbedingt zu vermeiden!
2.3
Anzeigezeilen der Vor-Ort-Anzeige
Die Vor-Ort-Anzeige ist in verschiedene Anzeigezeilen unterteilt.
ENDRESS+HAUSER
-
+
E
ESC
Abb. 4 : Vor-Ort-Anzeige
1
Hauptzeile
2
Zusatzzeile
3
Infozeile
Die Zuordnung der Werte zu den einzelnen Zeilen erfolgt im Block ANZEIGE, siehe Seite 32.
Gerätefunktionen Proline Promass 83 MODBUS RS485
2
Auswahl der gewünschten und angezeigten Einheit für das Längenmaß der
Nennweite.
Die hier gewählte Einheit ist gültig für:
- Messaufnehmer-Nennweite, siehe Funktion NENNWEITE (6804).
Auswahl:
1 = MILLIMETER
2 = INCH
Werkeinstellung:
MILLIMETER
5
1
2
3
3
4
F06-x3MBxxxx-19-xx-xx-de-000
F-x3xxxxxx-07-05-xx-xx-000
