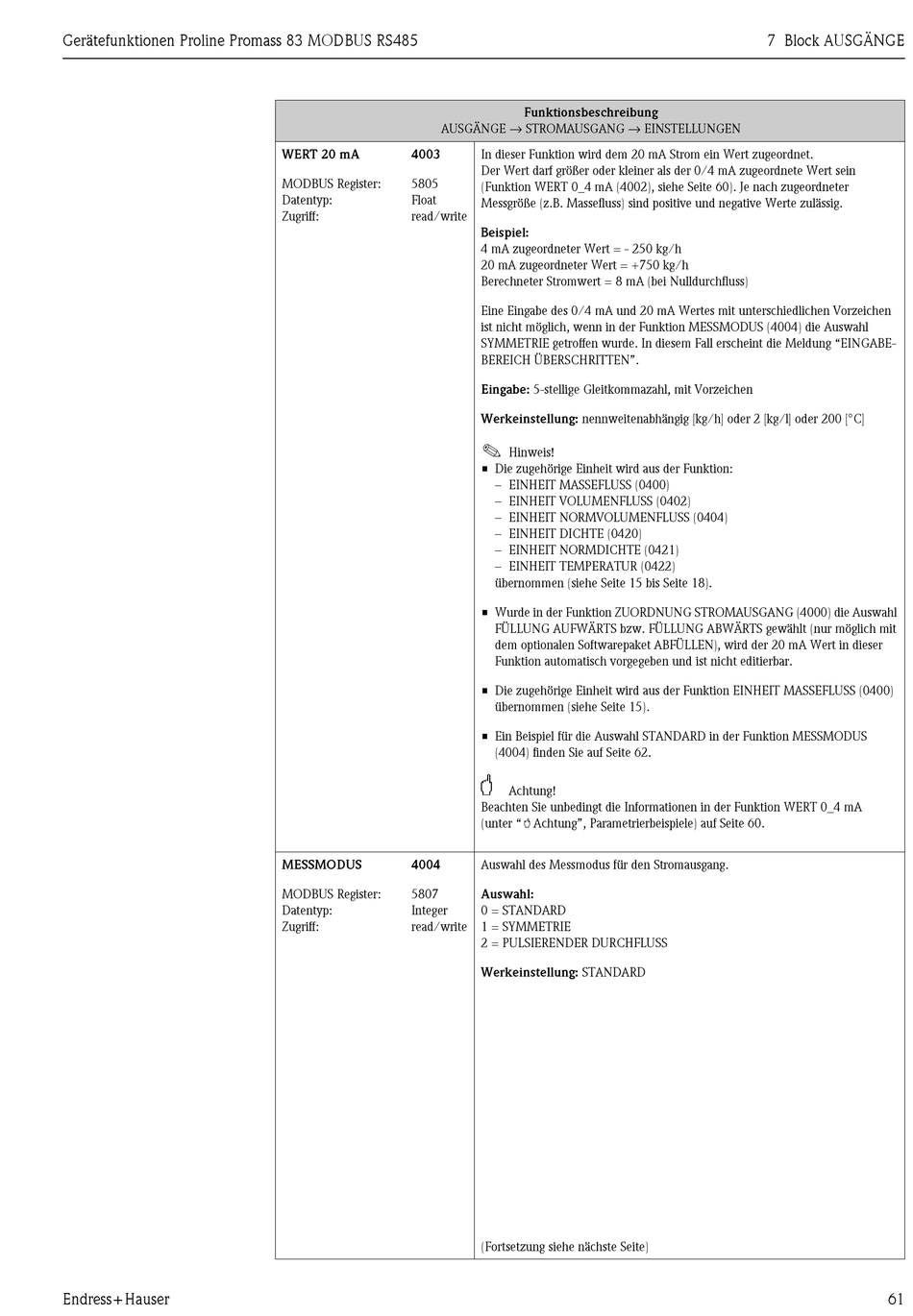

Gerätefunktionen Proline Promass 83 MODBUS RS485
Endress+Hauser
AUSGÄNGE → STROMAUSGANG → EINSTELLUNGEN
WERT 20 mA
4003
MODBUS Register:
5805
Datentyp:
Float
Zugriff:
read/write
MESSMODUS
4004
MODBUS Register:
5807
Datentyp:
Integer
Zugriff:
read/write
Funktionsbeschreibung
In dieser Funktion wird dem 20 mA Strom ein Wert zugeordnet.
Der Wert darf größer oder kleiner als der 0/4 mA zugeordnete Wert sein
(Funktion WERT 0_4 mA (4002), siehe Seite 60). Je nach zugeordneter
Messgröße (z.B. Massefluss) sind positive und negative Werte zulässig.
Beispiel:
4 mA zugeordneter Wert = - 250 kg/h
20 mA zugeordneter Wert = +750 kg/h
Berechneter Stromwert = 8 mA (bei Nulldurchfluss)
Eine Eingabe des 0/4 mA und 20 mA Wertes mit unterschiedlichen Vorzeichen
ist nicht möglich, wenn in der Funktion MESSMODUS (4004) die Auswahl
SYMMETRIE getroffen wurde. In diesem Fall erscheint die Meldung "EINGABE-
BEREICH ÜBERSCHRITTEN".
Eingabe: 5-stellige Gleitkommazahl, mit Vorzeichen
Werkeinstellung: nennweitenabhängig [kg/h] oder 2 [kg/l] oder 200 [°C]
!
Hinweis!
• Die zugehörige Einheit wird aus der Funktion:
– EINHEIT MASSEFLUSS (0400)
– EINHEIT VOLUMENFLUSS (0402)
– EINHEIT NORMVOLUMENFLUSS (0404)
– EINHEIT DICHTE (0420)
– EINHEIT NORMDICHTE (0421)
– EINHEIT TEMPERATUR (0422)
übernommen (siehe Seite 15 bis Seite 18).
• Wurde in der Funktion ZUORDNUNG STROMAUSGANG (4000) die Auswahl
FÜLLUNG AUFWÄRTS bzw. FÜLLUNG ABWÄRTS gewählt (nur möglich mit
dem optionalen Softwarepaket ABFÜLLEN), wird der 20 mA Wert in dieser
Funktion automatisch vorgegeben und ist nicht editierbar.
• Die zugehörige Einheit wird aus der Funktion EINHEIT MASSEFLUSS (0400)
übernommen (siehe Seite 15).
• Ein Beispiel für die Auswahl STANDARD in der Funktion MESSMODUS
(4004) finden Sie auf Seite 62.
"
Achtung!
Beachten Sie unbedingt die Informationen in der Funktion WERT 0_4 mA
(unter " " Achtung", Parametrierbeispiele) auf Seite 60.
Auswahl des Messmodus für den Stromausgang.
Auswahl:
0 = STANDARD
1 = SYMMETRIE
2 = PULSIERENDER DURCHFLUSS
Werkeinstellung: STANDARD
(Fortsetzung siehe nächste Seite)
7 Block AUSGÄNGE
61
