Gerätefunktionen Proline Promass 83 MODBUS RS485
Endress+Hauser
2.1.5
Kennzeichnung der Zellen
Jede Zelle (Block, Gruppe, Funktionsgruppe und Funktion) in der Funktionsmatrix
besitzt eine individuelle nur einmal vorkommende Kennzeichnung.
Blöcke:
Gekennzeichnet durch einen Buchstaben (A, B, C, usw.)
Gruppen:
Gekennzeichnet durch drei Buchstaben (AAA, ABA, BAA, usw.).
Der erste Buchstabe ist identisch mit der Blockbenennung (d.h. alle Gruppen im Block A
haben in der Gruppenkennzeichnung als ersten Buchstaben ebenfalls ein A _ _, alle Gruppen
im Block B ein B _ _ usw.). Die beiden restlichen Buchstaben identifizieren die Gruppe
innerhalb des jeweiligen Blocks.
Funktionsgruppen:
Gekennzeichnet durch drei Ziffern (000, 001, 100, usw.)
Funktionen:
Gekennzeichnet durch vier Ziffern (0000, 0001, 0201, usw.).
Die ersten drei Ziffern werden von der jeweiligen Funktionsgruppe übernommen.
Die letzte Ziffer zählt die Funktionen innerhalb der Funktionsgruppe von 0 bis 9 hoch
(z.B. die Funktion 0005 ist in der Gruppe 000 die sechste Funktion).

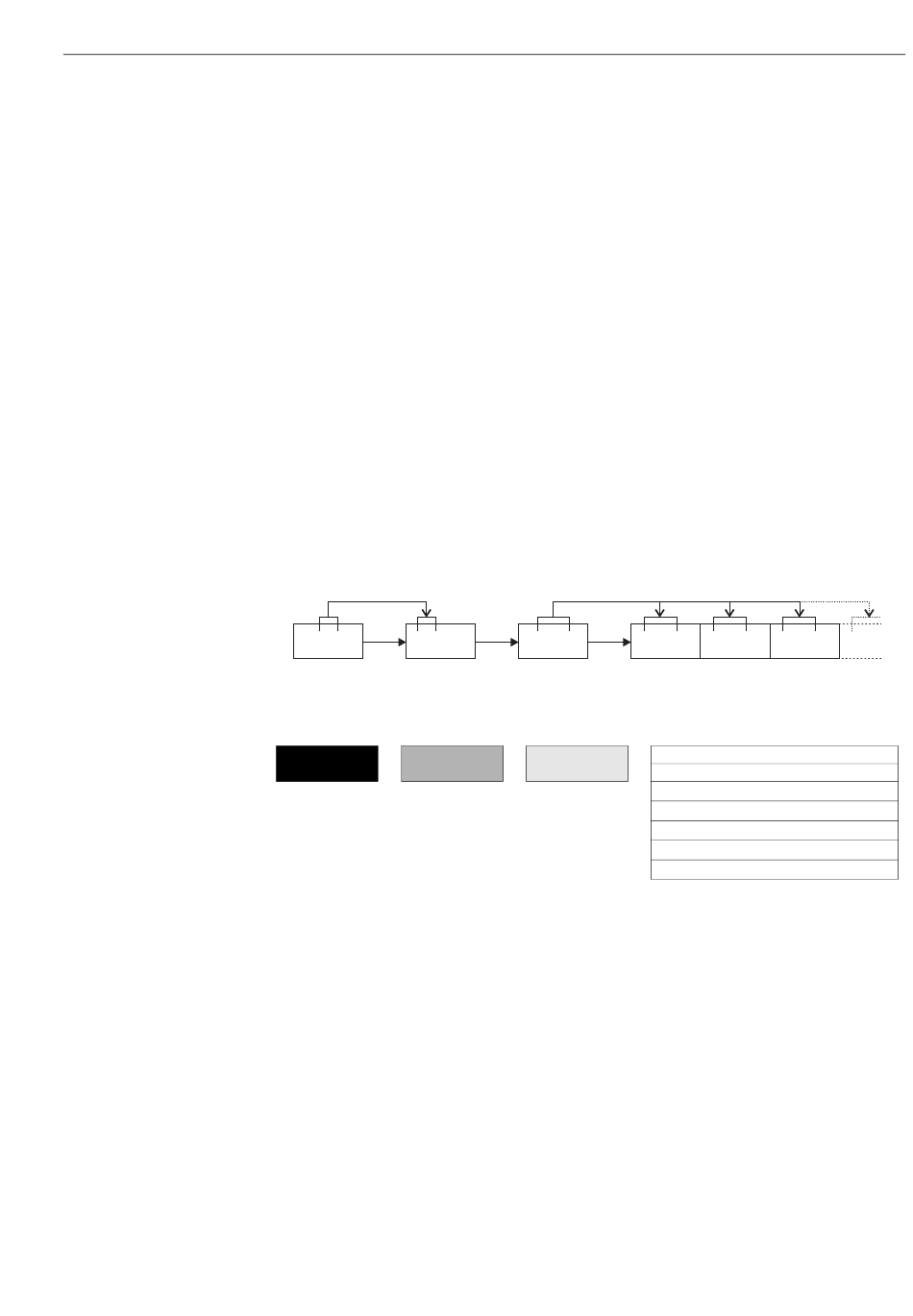

Block
Gruppen
C
CAA
Beispiel:
Block
Gruppen
→
MESSGRÖSSEN
MESSWERTE
A
AAA (Seite 11)
↓↑
Funktionsgruppen
Funktionen
200
2000
Funktionsgruppen
Funktionen
→
→ MASSEFLUSS
HAUPTWERTE
←
← VOLUMENFLUSS
000 (Seite 11)
↓↑
NORMVOLUMENFLUSS
DICHTE
NORMDICHTE
TEMPERATUR
DRUCK
2 Funktionsmatrix
2001
2002
A0001251
0000
Seite 11
0001
Seite 11
0004
Seite 11
0005
Seite 11
0006
Seite 11
0008
Seite 11
0009
Seite 11
7
