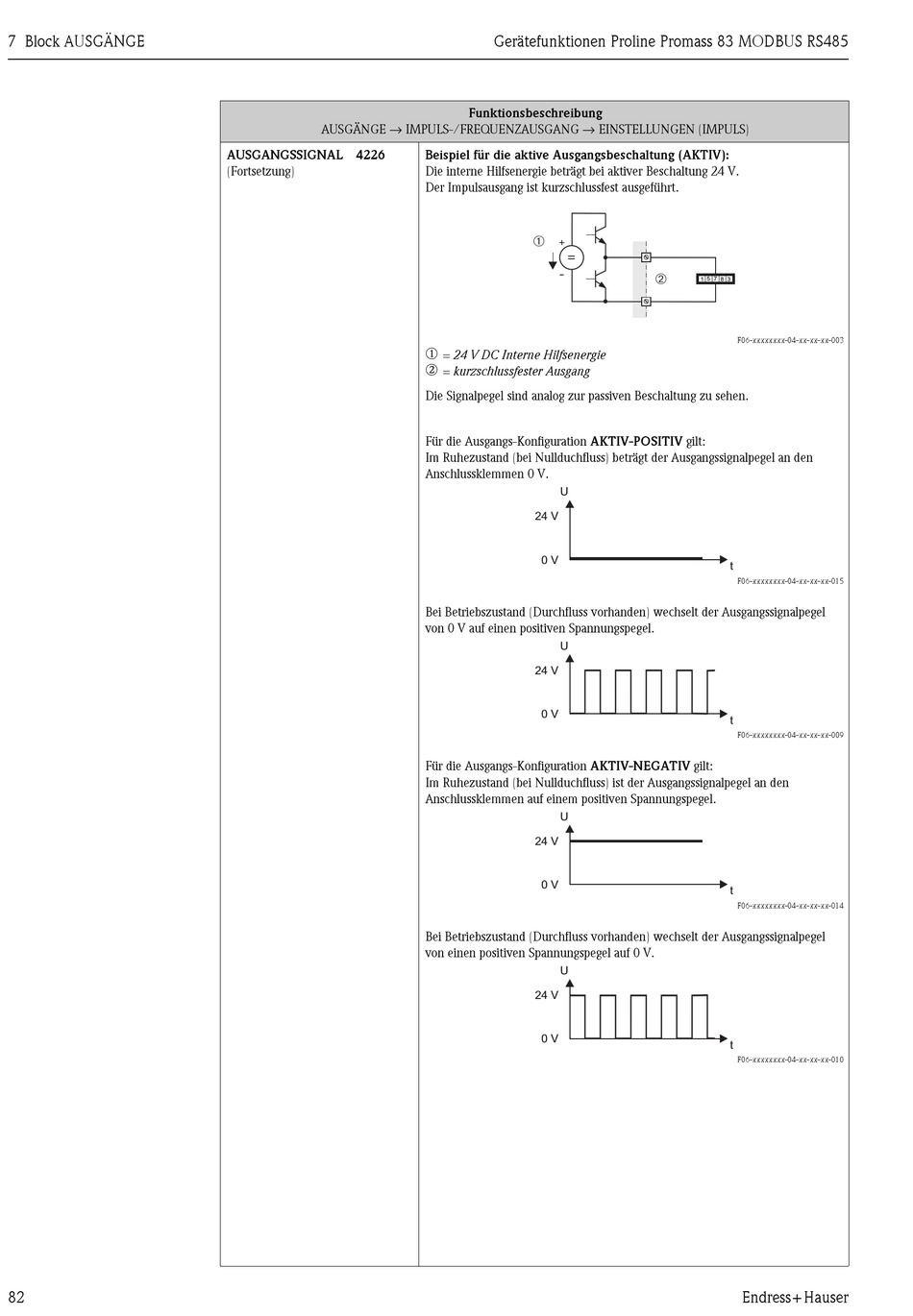

7 Block AUSGÄNGE
82
AUSGÄNGE → IMPULS-/FREQUENZAUSGANG → EINSTELLUNGEN (IMPULS)
AUSGANGSSIGNAL 4226
(Fortsetzung)
Gerätefunktionen Proline Promass 83 MODBUS RS485
Funktionsbeschreibung
Beispiel für die aktive Ausgangsbeschaltung (AKTIV):
Die interne Hilfsenergie beträgt bei aktiver Beschaltung 24 V.
Der Impulsausgang ist kurzschlussfest ausgeführt.
À
+
=
-
m
= 24 V DC Interne Hilfsenergie
n
= kurzschlussfester Ausgang
Die Signalpegel sind analog zur passiven Beschaltung zu sehen.
Für die Ausgangs-Konfiguration AKTIV-POSITIV gilt:
Im Ruhezustand (bei Nullduchfluss) beträgt der Ausgangssignalpegel an den
Anschlussklemmen 0 V.
U
24 V
0 V
Bei Betriebszustand (Durchfluss vorhanden) wechselt der Ausgangssignalpegel
von 0 V auf einen positiven Spannungspegel.
U
24 V
0 V
Für die Ausgangs-Konfiguration AKTIV-NEGATIV gilt:
Im Ruhezustand (bei Nullduchfluss) ist der Ausgangssignalpegel an den
Anschlussklemmen auf einem positiven Spannungspegel.
U
24 V
0 V
Bei Betriebszustand (Durchfluss vorhanden) wechselt der Ausgangssignalpegel
von einen positiven Spannungspegel auf 0 V.
U
24 V
0 V
Á
1 5 7
8 3
F06-xxxxxxxx-04-xx-xx-xx-003
t
F06-xxxxxxxx-04-xx-xx-xx-015
t
F06-xxxxxxxx-04-xx-xx-xx-009
t
F06-xxxxxxxx-04-xx-xx-xx-014
t
F06-xxxxxxxx-04-xx-xx-xx-010
