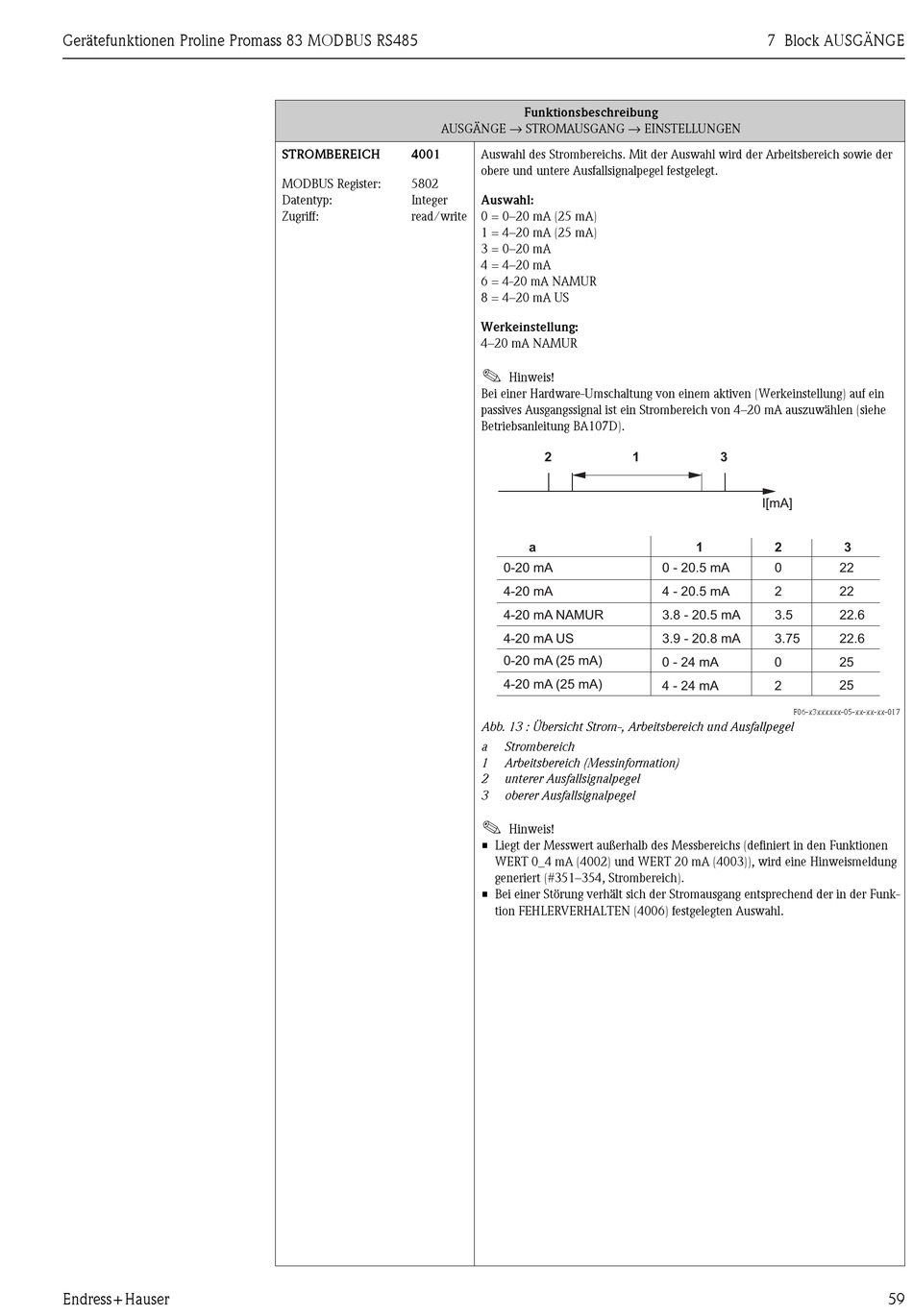

Gerätefunktionen Proline Promass 83 MODBUS RS485
Endress+Hauser
AUSGÄNGE → STROMAUSGANG → EINSTELLUNGEN
STROMBEREICH
4001
MODBUS Register:
5802
Datentyp:
Integer
Zugriff:
read/write
Funktionsbeschreibung
Auswahl des Strombereichs. Mit der Auswahl wird der Arbeitsbereich sowie der
obere und untere Ausfallsignalpegel festgelegt.
Auswahl:
0 = 0–20 mA (25 mA)
1 = 4–20 mA (25 mA)
3 = 0–20 mA
4 = 4–20 mA
6 = 4-20 mA NAMUR
8 = 4–20 mA US
Werkeinstellung:
4–20 mA NAMUR
!
Hinweis!
Bei einer Hardware-Umschaltung von einem aktiven (Werkeinstellung) auf ein
passives Ausgangssignal ist ein Strombereich von 4–20 mA auszuwählen (siehe
Betriebsanleitung BA107D).
2
1
a
0-20 mA
4-20 mA
4-20 mA NAMUR
4-20 mA US
0-20 mA (25 mA)
4-20 mA (25 mA)
Abb. 13 : Übersicht Strom-, Arbeitsbereich und Ausfallpegel
a
Strombereich
1
Arbeitsbereich (Messinformation)
2
unterer Ausfallsignalpegel
3
oberer Ausfallsignalpegel
!
Hinweis!
• Liegt der Messwert außerhalb des Messbereichs (definiert in den Funktionen
WERT 0_4 mA (4002) und WERT 20 mA (4003)), wird eine Hinweismeldung
generiert (#351–354, Strombereich).
• Bei einer Störung verhält sich der Stromausgang entsprechend der in der Funk-
tion FEHLERVERHALTEN (4006) festgelegten Auswahl.
7 Block AUSGÄNGE
3
I[mA]
1
2
0 - 20.5 mA
0
4 - 20.5 mA
2
3.8 - 20.5 mA
3.5
3.9 - 20.8 mA
3.75
0 - 24 mA
0
4 - 24 mA
2
F06-x3xxxxxx-05-xx-xx-xx-017
3
22
22
22.6
22.6
25
25
59
