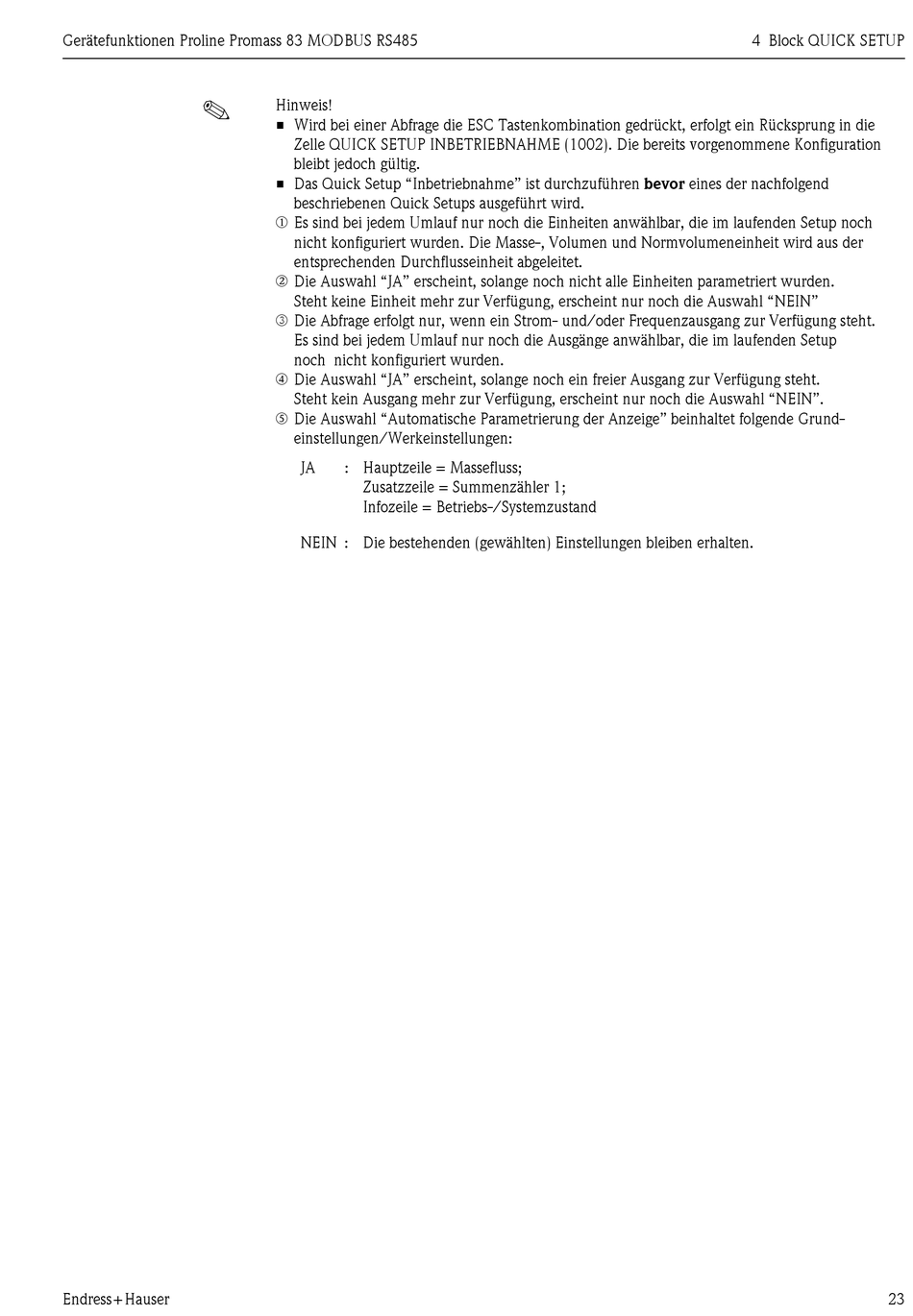

Endress+Hauser Proline Promass 83 MODBUS Betriebsanleitung Seite 23

Gerätefunktionen Proline Promass 83 MODBUS RS485
!
Endress+Hauser
Hinweis!
• Wird bei einer Abfrage die ESC Tastenkombination gedrückt, erfolgt ein Rücksprung in die
Zelle QUICK SETUP INBETRIEBNAHME (1002). Die bereits vorgenommene Konfiguration
bleibt jedoch gültig.
• Das Quick Setup "Inbetriebnahme" ist durchzuführen bevor eines der nachfolgend
beschriebenen Quick Setups ausgeführt wird.
m Es sind bei jedem Umlauf nur noch die Einheiten anwählbar, die im laufenden Setup noch
nicht konfiguriert wurden. Die Masse-, Volumen und Normvolumeneinheit wird aus der
entsprechenden Durchflusseinheit abgeleitet.
n Die Auswahl "JA" erscheint, solange noch nicht alle Einheiten parametriert wurden.
Steht keine Einheit mehr zur Verfügung, erscheint nur noch die Auswahl "NEIN"
o Die Abfrage erfolgt nur, wenn ein Strom- und/oder Frequenzausgang zur Verfügung steht.
Es sind bei jedem Umlauf nur noch die Ausgänge anwählbar, die im laufenden Setup
noch nicht konfiguriert wurden.
p Die Auswahl "JA" erscheint, solange noch ein freier Ausgang zur Verfügung steht.
Steht kein Ausgang mehr zur Verfügung, erscheint nur noch die Auswahl "NEIN".
q Die Auswahl "Automatische Parametrierung der Anzeige" beinhaltet folgende Grund-
einstellungen/Werkeinstellungen:
JA : Hauptzeile = Massefluss;
Zusatzzeile = Summenzähler 1;
Infozeile = Betriebs-/Systemzustand
NEIN : Die bestehenden (gewählten) Einstellungen bleiben erhalten.
4 Block QUICK SETUP
23
