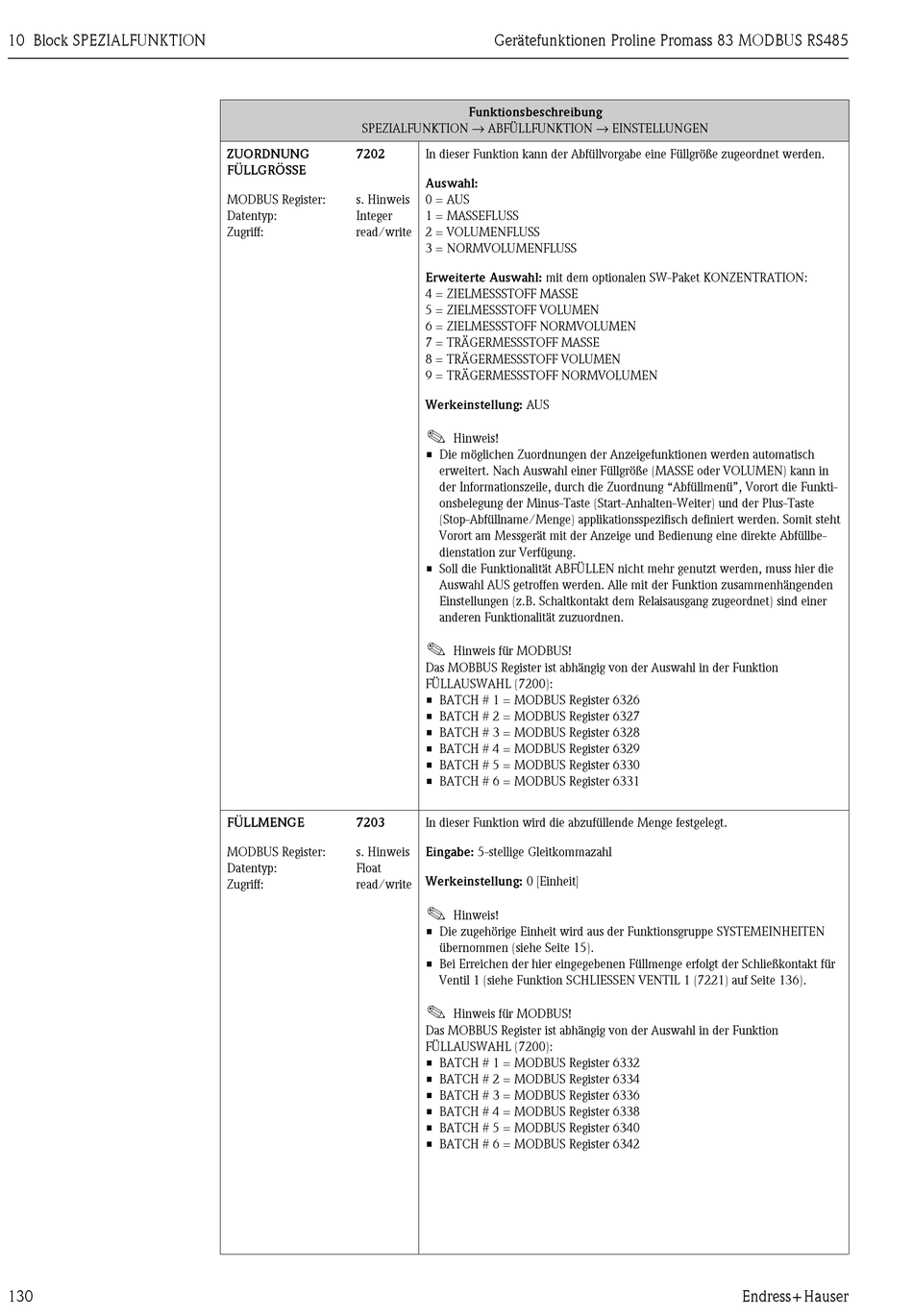

10 Block SPEZIALFUNKTION
130
SPEZIALFUNKTION → ABFÜLLFUNKTION → EINSTELLUNGEN
ZUORDNUNG 7202
FÜLLGRÖSSE
MODBUS Register: s. Hinweis
Datentyp: Integer
Zugriff: read/write
FÜLLMENGE 7203
MODBUS Register: s. Hinweis
Datentyp: Float
Zugriff: read/write
Gerätefunktionen Proline Promass 83 MODBUS RS485
Funktionsbeschreibung
In dieser Funktion kann der Abfüllvorgabe eine Füllgröße zugeordnet werden.
Auswahl:
0 = AUS
1 = MASSEFLUSS
2 = VOLUMENFLUSS
3 = NORMVOLUMENFLUSS
Erweiterte Auswahl: mit dem optionalen SW-Paket KONZENTRATION:
4 = ZIELMESSSTOFF MASSE
5 = ZIELMESSSTOFF VOLUMEN
6 = ZIELMESSSTOFF NORMVOLUMEN
7 = TRÄGERMESSSTOFF MASSE
8 = TRÄGERMESSSTOFF VOLUMEN
9 = TRÄGERMESSSTOFF NORMVOLUMEN
Werkeinstellung: AUS
!
Hinweis!
• Die möglichen Zuordnungen der Anzeigefunktionen werden automatisch
erweitert. Nach Auswahl einer Füllgröße (MASSE oder VOLUMEN) kann in
der Informationszeile, durch die Zuordnung "Abfüllmenü", Vorort die Funkti-
onsbelegung der Minus-Taste (Start-Anhalten-Weiter) und der Plus-Taste
(Stop-Abfüllname/Menge) applikationsspezifisch definiert werden. Somit steht
Vorort am Messgerät mit der Anzeige und Bedienung eine direkte Abfüllbe-
dienstation zur Verfügung.
• Soll die Funktionalität ABFÜLLEN nicht mehr genutzt werden, muss hier die
Auswahl AUS getroffen werden. Alle mit der Funktion zusammenhängenden
Einstellungen (z.B. Schaltkontakt dem Relaisausgang zugeordnet) sind einer
anderen Funktionalität zuzuordnen.
!
Hinweis für MODBUS!
Das MOBBUS Register ist abhängig von der Auswahl in der Funktion
FÜLLAUSWAHL (7200):
• BATCH # 1 = MODBUS Register 6326
• BATCH # 2 = MODBUS Register 6327
• BATCH # 3 = MODBUS Register 6328
• BATCH # 4 = MODBUS Register 6329
• BATCH # 5 = MODBUS Register 6330
• BATCH # 6 = MODBUS Register 6331
In dieser Funktion wird die abzufüllende Menge festgelegt.
Eingabe: 5-stellige Gleitkommazahl
Werkeinstellung: 0 [Einheit]
!
Hinweis!
• Die zugehörige Einheit wird aus der Funktionsgruppe SYSTEMEINHEITEN
übernommen (siehe Seite 15).
• Bei Erreichen der hier eingegebenen Füllmenge erfolgt der Schließkontakt für
Ventil 1 (siehe Funktion SCHLIESSEN VENTIL 1 (7221) auf Seite 136).
!
Hinweis für MODBUS!
Das MOBBUS Register ist abhängig von der Auswahl in der Funktion
FÜLLAUSWAHL (7200):
• BATCH # 1 = MODBUS Register 6332
• BATCH # 2 = MODBUS Register 6334
• BATCH # 3 = MODBUS Register 6336
• BATCH # 4 = MODBUS Register 6338
• BATCH # 5 = MODBUS Register 6340
• BATCH # 6 = MODBUS Register 6342
