4.1 Funktion des Spannfutters

4.2 Funktionsprüfung
04.00 | ROTA THW / THWB | Kraftspannfutter | de | 0889109

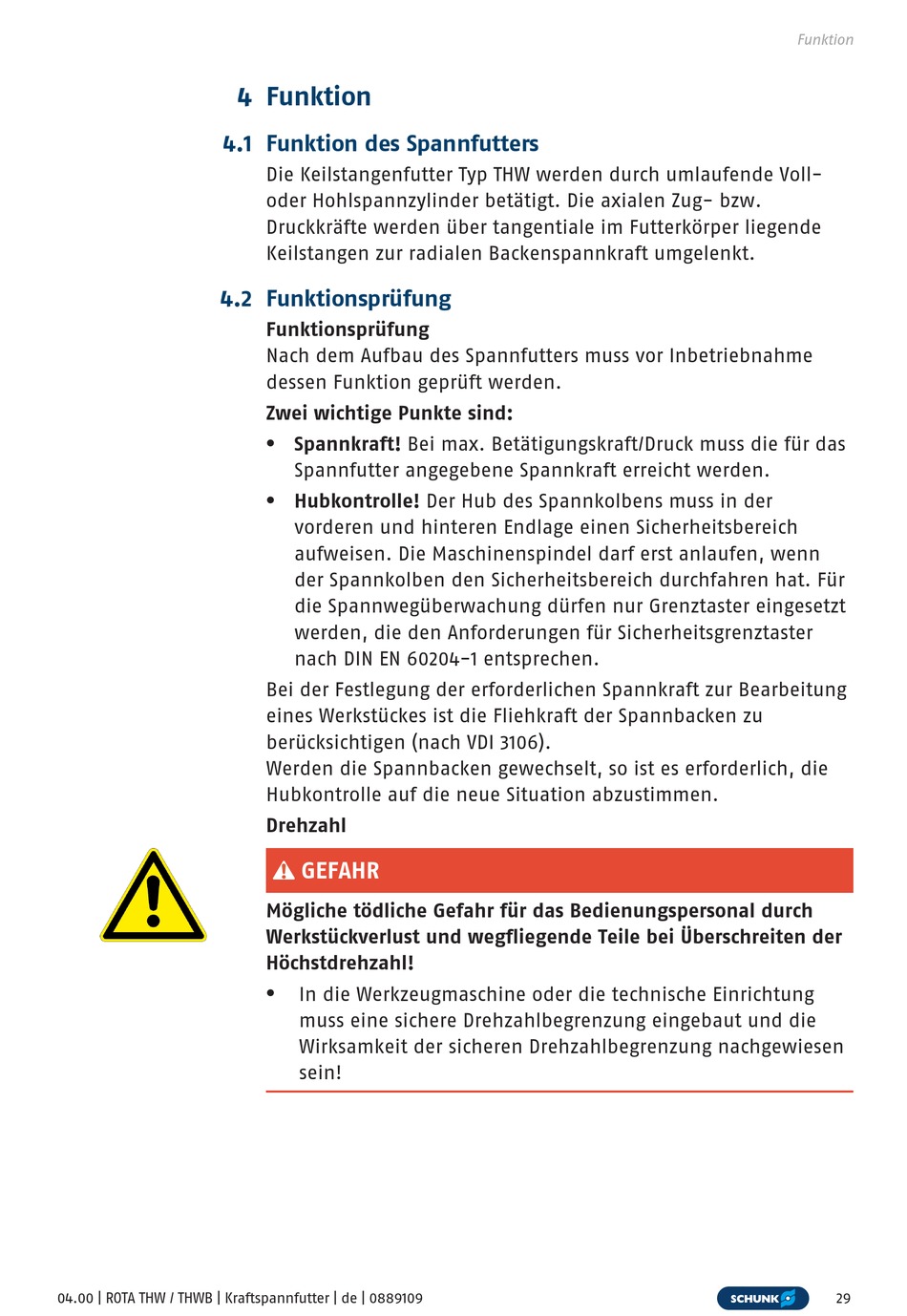

4 Funktion

Die Keilstangenfutter Typ THW werden durch umlaufende Voll-
oder Hohlspannzylinder betätigt. Die axialen Zug- bzw.
Druckkräfte werden über tangentiale im Futterkörper liegende
Keilstangen zur radialen Backenspannkraft umgelenkt.
Funktionsprüfung
Nach dem Aufbau des Spannfutters muss vor Inbetriebnahme
dessen Funktion geprüft werden.
Zwei wichtige Punkte sind:
Spannkraft! Bei max. Betätigungskraft/Druck muss die für das
l
Spannfutter angegebene Spannkraft erreicht werden.
Hubkontrolle! Der Hub des Spannkolbens muss in der
l
vorderen und hinteren Endlage einen Sicherheitsbereich
aufweisen. Die Maschinenspindel darf erst anlaufen, wenn
der Spannkolben den Sicherheitsbereich durchfahren hat. Für
die Spannwegüberwachung dürfen nur Grenztaster eingesetzt
werden, die den Anforderungen für Sicherheitsgrenztaster
nach DIN EN 60204-1 entsprechen.
Bei der Festlegung der erforderlichen Spannkraft zur Bearbeitung
eines Werkstückes ist die Fliehkraft der Spannbacken zu
berücksichtigen (nach VDI 3106).
Werden die Spannbacken gewechselt, so ist es erforderlich, die
Hubkontrolle auf die neue Situation abzustimmen.
Drehzahl
GEFAHR
Mögliche tödliche Gefahr für das Bedienungspersonal durch
Werkstückverlust und wegfliegende Teile bei Überschreiten der
Höchstdrehzahl!
In die Werkzeugmaschine oder die technische Einrichtung
l
muss eine sichere Drehzahlbegrenzung eingebaut und die
Wirksamkeit der sicheren Drehzahlbegrenzung nachgewiesen
sein!
