FSA 500
Vehicle System Analysis
de Originalbetriebsanleitung
en Original instructions
bg
Оригинална инструкция
cs Původní návod k používání
da Original brugsanvisning
Πρωτότυπο εγχειρίδιο χρήσης
el
es Manual original
fi Alkuperäiset ohjeet
fr Notice originale
hr
Originalne upute za rad
Eredeti üzemeltetési útmutató
hu
it Istruzioni originali
ja
取扱説明書の原本
ko
사용설명서
nl Oorspronkelijke gebruiksaanwijzing
no Original driftsinstruks
pl Oryginalna instrukcja eksploatacji
pt Manual original
ro
Instrucțiuni de utilizare originale
Pуководство по эксплуатации
ru
sv Bruksanvisning i original
tr Orijinal işletme talimatı
zh 原始的指南
Fahrzeug-System-Analyse
Vehicle System Analysis
Анализаторът на системите на автомобила
Systémová analýza vozidla
Køretøjssystemanalyse
Η ανάλυση συστημάτων οχήματος
Analizador de sistemas de vehículo
Ajoneuvon järjestelmäanalyysi
Système d'analyse pour véhicules
Analiza sustava vozilai
Járműrendszer-analízis
Sistema di analisi per veicoli
車両システムの分析
차량 시스템 분석
Voertuig-Systeem-Analyse
Systemanalyse for kjøretøy
Analiza układów pojazdu
Análise do sistema do veículo
Analiza sistemelor vehiculului
Анализ систем автомобиля
Ordonssystemanalysen
Araç sistem analizi
发动机系统分析仪
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Bosch FSA 500
Inhaltszusammenfassung für Bosch FSA 500

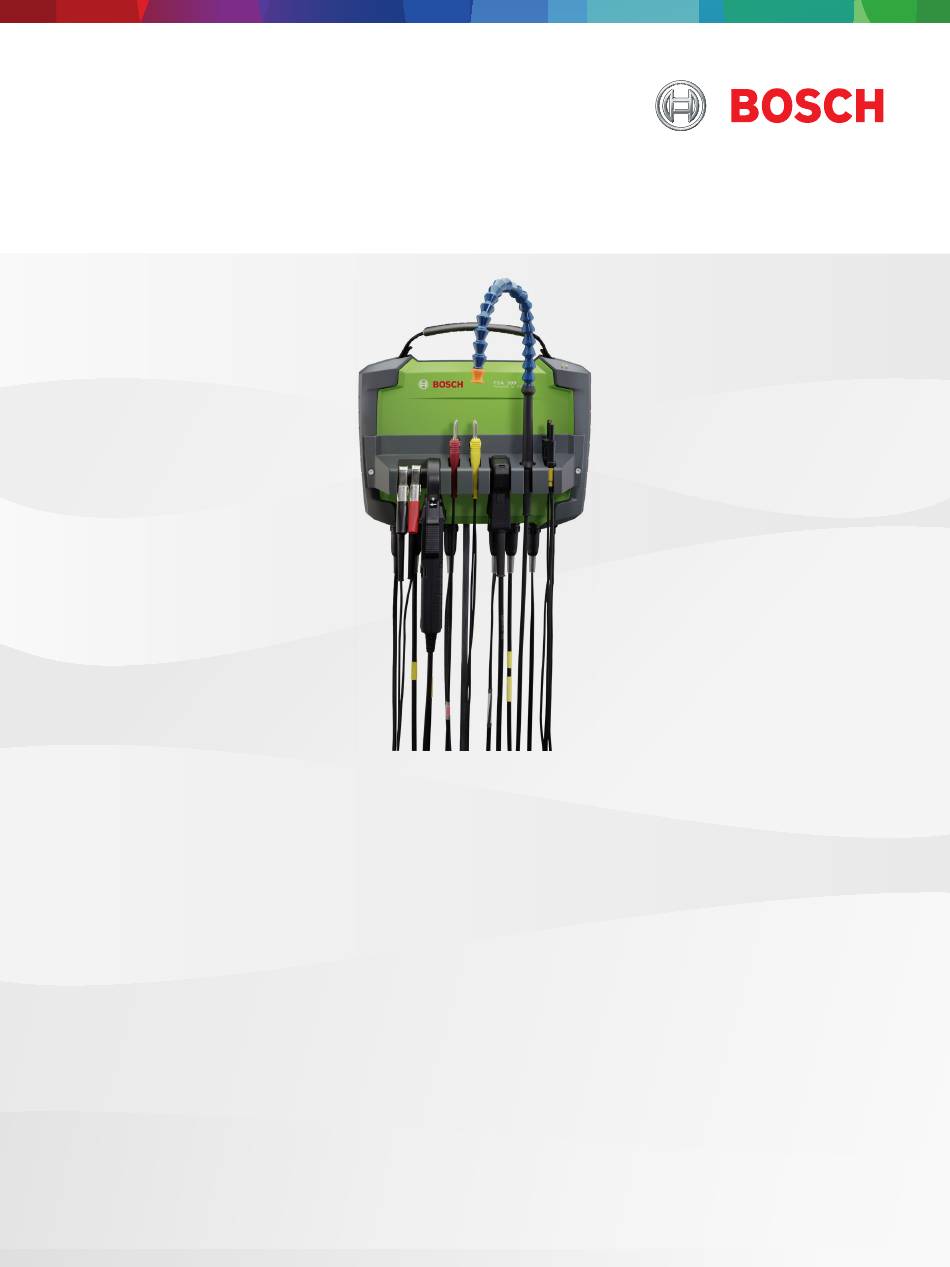

- Seite 1 FSA 500 Vehicle System Analysis de Originalbetriebsanleitung Fahrzeug-System-Analyse en Original instructions Vehicle System Analysis Оригинална инструкция Анализаторът на системите на автомобила cs Původní návod k používání Systémová analýza vozidla da Original brugsanvisning Køretøjssystemanalyse Πρωτότυπο εγχειρίδιο χρήσης Η ανάλυση συστημάτων οχήματος...
- Seite 2 1 689 989 411 2023-03-24 Robert Bosch GmbH...
- Seite 3 | FSA 500 | 3 | – de – Inhaltsverzeichnis en – Contents bg – Съдържание cs – Obsah da – Indholdsfortegnelse el - Περιεχόμενα es - Índice fi – Sisällysluettelo fr – Sommaire hr – Sadržaj hu – Tartalom it –...
-
Seite 4: Inhaltsverzeichnis
| 4 | FSA 500 | de – Inhaltsverzeichnis Verwendete Symbolik Bedienung In der Dokumentation Einschalten / Ausschalten 1.1.1 Warnhinweise – Aufbau und Bedeutung 5 5.1.1 Einschalten 1.1.2 Symbole – Benennung und Bedeutung 5.1.2 Ausschalten Auf dem Produkt Hinweise für die Messung... -
Seite 5: Verwendete Symbolik
Verwendete Symbolik | FSA 500 | 5 | Verwendete Symbolik GEFAHR – Stromschlaggefahr bei Messungen am Kraftfahrzeug ohne Anschlussleitung B–! In der Dokumentation Messungen ohne angeschlossene Anschluss- 1.1.1 Warnhinweise – Aufbau und Bedeutung leitung B– an Fahrzeugmasse oder am Mi- Warnhinweise warnen Benutzer oder umstehende Perso- nuspol der Batterie führen zu Verletzungen,... -
Seite 6: Benutzerhinweise
RED 2014/53/EU (Radio Equipment Directive) ist Diese sind vor Inbetriebnahme, Anschluss und Bedie- ein elektrisches oder elektronisches Erzeugnis (Kom- nung von FSA 500 sorgfältig durchzulesen und zwin- ponente), das zum Zweck der Funkkommunikation gend zu beachten. und/oder der Funkortung bestimmungsgemäß Funk- wellen ausstrahlt und/oder empfängt. -
Seite 7: Produktbeschreibung
FSA 500 ist ein tragbares Testgerät für die Prüftechnik 3.2.1 Hardware in Kraftfahrzeug-Werkstätten. DCU 120, DCU 220 oder PC/Laptop notwendig. FSA 500 ist für die Prüfung von Fahrzeugen mit Otto-, Wankel- und Diesel-Antriebe geeignet. Geprüft wird Mindestanforderung an PC/Laptop die gesamte Kraftfahrzeugelektrik und -elektronik an Betriebssystem: Windows 10 Pkw, Nkw und Motorrad. -
Seite 8: Sonderzubehör

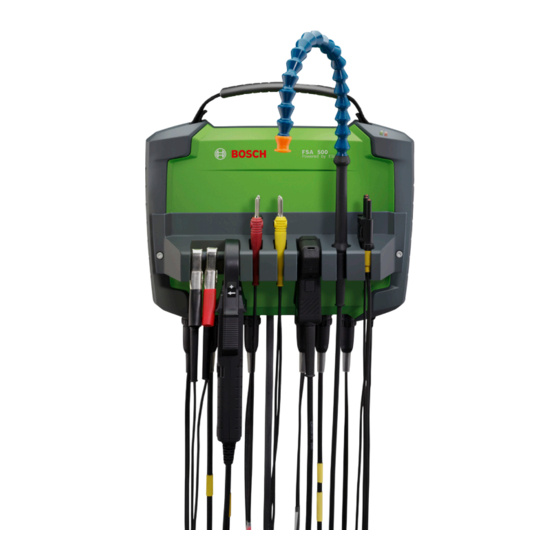

Gerätebeschreibung BOSCH Powered by ESI[tronic] FSA 500 besteht aus der Messeinheit mit interner Ak- kuversorgung, einem Netzteil mit Netzanschlussleitung zur Versorgung der Messeinheit und zum Aufladen des internen Akkus. Für den Anschluss an DCU 120, DCU 220 oder einen PC/Laptop wird die USB-Verbin- dungsleitung oder der Bluetooth-USB-Adapter verwen- det. -
Seite 9: Anschlussleiste Fsa
Die Messleitung mit Spannungsteiler (1 687 224 301) wird für Spannungsmessungen bis 60 V DC/30 V Bei Drehzahlmessung mit Klemmgeber muss immer die Adap- terleitung 1 684 465 513 zwischen Anschlussbuchse FSA 500 AC/300 V ACpeak verwendet. Für die Messleitung mit (Pos. 7) und den Anschlussleitungen für den Klemmgeber Spannungsteiler sind die im Zubehörsatz (1 687 016 118) -
Seite 10: Erstinbetriebnahme
Verpackungen aller gelieferten Teile entfernen. 2. Bildschirmhinweise beachten und befolgen. Anschluss Während der Software-Installation muss nach Auf- 1. FSA 500 über Netzteil mit Spannung versorgen. forderung der USB-Treiber für FSA 500 installiert 2. FSA 500 einschalten. werden. 3. Akku aufladen. -
Seite 11: Fsa 500 Einstellungen
FSA 500 CompacSoft [plus]-Software wird in der 4.4.1 Konfiguration USB-Verbindung Online-Hilfe beschrieben. 1. FSA 500 einschalten und über USB mit PC/Laptop verbinden. Um im Startbild von FSA 500 die FSA 050-Prüf- 2. In "CoRe" die Anwendung "FSA 050/500" wählen. schritte anwählen zu können, muss FSA 050 zuerst �... -
Seite 12: 5. Bedienung
| 12 | FSA 500 | Bedienung Bedienung FSA 500 darf nicht für die Messung der Spannungs- freiheit an Elektrofahrzeugen und Hybridfahrzeugen Einschalten / Ausschalten verwendet werden. Messungen an Hochvoltkonden- 5.1.1 Einschalten satorzündungen sind nicht erlaubt, da bei dieser Zündungsart Spannungswerte größer 300 Volt Zur Vermeidung der Bildung von Kondenswasser darf vorliegen. -
Seite 13: Instandhaltung
Instandhaltung | FSA 500 | 13 | Instandhaltung Außerbetriebnahme Reinigung Vorübergehende Stilllegung Das Gehäuse des FSA 500 nur mit weichen Tüchern Bei längerem Nichtbenutzen: ¶ und neutralen Reinigungsmitteln reinigen. Keine FSA 500 vom Stromnetz trennen. scheuernden Reinigungsmittel und keine grobe Werk- Ortswechsel stattputzlappen verwenden. -
Seite 14: 8. Technische Daten
| 14 | FSA 500 | Technische Daten Technische Daten Akku Maße und Gewichte Eigenschaft Wert/Bereich Akku-Standzeit < 4 h Eigenschaft Wert/Bereich Ladezeit für Akkukapazität > 70% < 1 h (bei leerem Akku und FSA 500 aus- Abmessungen (B x H x T) 200 x 280 x 110 mm geschaltet;... -
Seite 15: Messfunktionen
Technische Daten | FSA 500 | 15 | 8.10 Messfunktionen 8.10.1 Motortest Messfunktionen Messbereiche Auflösung Sensoren Drehzahl 450 min – 6000 min 10 min Anschlussleitung B+/B– 100 min – 12000 min 10 min Triggerzange, Sekundär-Messwertgeber, Anschlussleitung Kl. 1 250 min –... -
Seite 16: Spezifikation Messleitungen
| 16 | FSA 500 | Technische Daten 8.10.3 Spezifikation Messleitungen Benennung Bestellnummer Mess- Max. Messspannung Ausgangsempfindlich- Max. Ausgangsspan- kategorie keit Sensor nung an Messleitung Anschlussleitung B+/B– 1 684 460 286 CAT I 60 V DC/30 V AC/ – 60 V... -
Seite 17: Oszilloskop-Messfunktionen
Technische Daten | FSA 500 | 17 | 8.10.5 Oszilloskop-Messfunktionen Messfunktionen Messbereich Sensoren Sekundärspannung 5 kV – 50 kV Sekundär- Messwertgeber Primärspannung 20 V – 500 V Anschluss- leitung Kl. 1 Spannung 200 mV – 200 V Multi-Messleitung CH1 / CH2 AC-Kopplung 200 mV –... - Seite 186 | 186 | FSA 500 | ko – 목차 사용된 아이콘 작동 1.1 문서의 경우 5.1 켜기/끄기 1.1.1 경고메시지 – 구성 및 의미 5.1.1 켜기 1.1.2 기호 – 명칭 및 의미 5.1.2 끄기 1.2 제품에 있는 경고 표시 5.2 측정에 대한 주의 사항 5.3 측정에 대한 주의 사항 사용자 지침 5.4 소프트웨어 업데이트 2.1 주요 주의사항 2.2 안전 지침 정비 2.3 전자기 적합성(EMC)
- Seite 326 Robert Bosch GmbH Automotive Service Solutions www.boschaftermarket.com Franz-Oechsle-Straße 4 73207 Plochingen DEUTSCHLAND bosch.prueftechnik@bosch.com http://www.downloads.bosch-automotive.com 1 689 989 411 | 2023-03-24...
