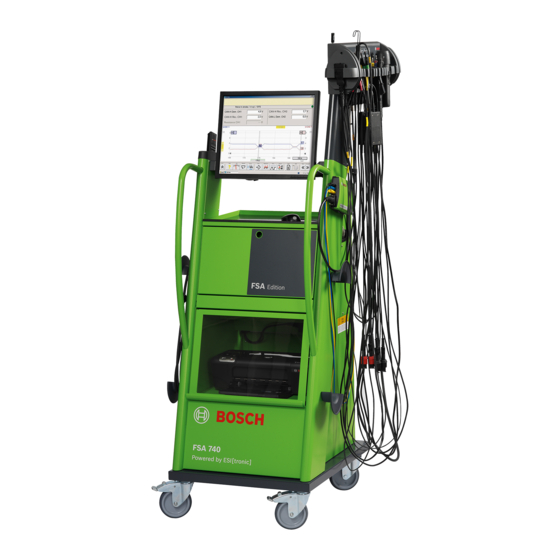

Bosch FSA 740 Edition Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Bosch Anleitungen
  4. Analyseinstrumente
  5. FSA 740
  6. Originalbetriebsanleitung

Bosch FSA 740 Edition Originalbetriebsanleitung

Fahrzeug-system-analyse
Vorschau ausblenden Andere Handbücher für FSA 740 Edition:
Inhaltsverzeichnis

  • English

  • Français

    • 1 Symboles Utilisés
      • Dans la Documentation
        • Avertissements - Conception et Signification
        • Symboles - Désignation
      • Sur le Produit

    • 2 Consignes D'utilisation
      • Remarques Importantes
      • Consignes de Sécurité
      • Compatibilité Électromagnétique (CEM)
      • Catégorie de Mesure

    • 3 Description du Produit
      • Utilisation
      • Contenu de la Livraison
      • Description de L'appareil
        • Vue de L'avant FSA 740 Edition
        • Vue de L'arrière FSA 740 Edition
        • Câble de Mesure Avec Diviseur de Tension
        • Réglette de Connexion FSA
          • Edition XXX
      • Accessoires Spéciaux

    • 4 Première Mise en Service Structure
      • Avant la Première Mise en Marche
      • Sélection de la Langue pour Windows
      • Mise en Service du Module KTS

    • 5 Utilisation
      • Mise en Marche/À L'arrêt du FSA 740 Edition
      • Remarques pour la Mesure
      • Sélection Logiciel Diagnostic DSA
      • Ecran de Départ du Logiciel du Système FSA
      • Réglage de la Langue pour le Logiciel du Système FSA
      • Agencement de L'écran Avec le Logiciel du Système FSA
      • Utilisation du Logiciel du Système FSA
      • Symboles du Régime
      • Esi[Tronic]
      • Installation Logicielle
      • FSA 740 Edition
      • Lecteur de DVD
        • Pièces de Rechange et D'usure
        • Mise Hors Service
        • Elimination et Mise au Rebut
        • Caractéristiques Techniques
        • Spécifications des Câbles de Mesure
        • Bloc D'alimentation Secteur
        • Emission de Bruit
        • Dimensions et Poids
        • Símbolos Empleados
        • Símbolos en Esta Documentación
        • Indicaciones Importantes
        • Indicaciones de Seguridad
        • Compatibilidad Electromagnética (CEM)
        • Descripción del Producto
        • Volumen de Suministro
        • Descripción del Aparato
        • Accesorios Especiales
        • Primera Puesta en Servicio
        • Antes de la Primera Conexión
        • Instalación de Software
        • Piezas de Recambio y de Desgaste
        • Puesta Fuera de Servicio
        • Datos Técnicos
        • Funciones de Medición
        • Fuente de Alimentación
        • Emisión de Ruidos
        • Medidas y Peso
        • Simboli Utilizzati
        • Indicazioni DI Avvertimento - Struttura E Significato
        • Sul Prodotto
        • Simboli Nella Presente Documentazione
        • Istruzioni Per L'utente
        • Indicazioni Importanti
        • Indicazioni DI Sicurezza
        • Compatibilità Elettromagnetica (EMC)
        • Descrizione Prodotto
        • Materiale in Dotazione
        • Descrizione Dell'apparecchio
        • Accessori Speciali
        • Prima Messa in Funzione
        • Messa in Funzione DI Modulo KTS
        • Installazione del Software
        • Parti DI Ricambio E Parti Soggette a Usura
        • Messa Fuori Servizio
        • Smaltimento E Rottamazione
        • Dati Tecnici
        • Funzioni E Specifiche Oscilloscopio
        • Använda Symboler
        • Varningsanvisningar - Uppbyggnad Och Betydelse
        • Symboler - Benämning Och Betydelse
        • Viktiga Anvisningar
        • Säkerhetsanvisningar
        • Elektromagnetisk Kompatibilitet (EMC)
        • Leveransens Omfattning
        • Idrifttagning För Första Gången
        • Innan Första Starten
        • Startbild FSA-Systemprogram
        • Diagnostics Programvaruval DSA
        • Språkinställning FSA Systemprogram
        • Hantering Av FSA Systemprogram
        • Underhåll
        • Avfallshantering Och Skrotning
        • Tekniska Data
        • Motortest
        • Signalgenerator
        • Mått Och Vikter
        • Gebruikte Symbolen
        • Waarschuwingsaanwijzingen - Opbouw en Betekenis
        • Op Het Product
        • Symbolen - Benaming en Betekenis
        • Belangrijke Opmerkingen
        • Veiligheidsinstructies
        • Elektromagnetische Compatibiliteit (Emc)
        • Productbeschrijving
        • Beschrijving Van Het Apparaat
        • Vooraanzicht FSA 740 Edition
        • Speciale Toebehoren
        • Eerste Inbedrijfstelling
        • Software-Installatie
        • Reserve- en Slijtdelen
        • Buitenbedrijfstelling
        • Verwijderen en Tot Schroot Verwerken
        • Technische Gegevens
        • Motortest
        • Afmetingen en Gewichten
        • Símbolos Utilizados
        • Indicações de Aviso - Estrutura E Significado
        • Símbolos Nesta Documentação
        • Instruções de Utilização
        • Instruções de Segurança
        • Compatibilidade Eletromagnética (CEM)
        • Descrição Do Produto
        • Volume de Entrega
        • Descrição Do Aparelho
        • Acessórios Especiais
        • Primeira Colocação Em Funcionamento
        • Instalação Do Software
        • Manutenção
        • Peças de Reposição E de Desgaste
        • Colocação Fora de Serviço
        • Eliminação E Transformação Em Sucata
        • Dados Técnicos
        • Funções de Medição
        • Ohjeen Symbolit Ja Kuvakkeet
        • Varoitustekstit - Rakenne Ja Merkitys
        • Tunnukset - Nimitykset Ja Merkitys
        • Ohjeita Käyttäjälle
        • Tärkeitä Suosituksia
        • Sähkömagneettinen Yhteensopivuus (EMC)
        • Mittausluokka
        • Toimituksen Sisältö
        • Ensimmäinen Käyttöönotto
        • Ohjelmiston Asennus
        • Vara- Ja Kulutusosat
        • Väliaikainen Käytöstä Poisto
        • Osien Hävittäminen Ja Romuttaminen
        • Tekniset Tiedot
        • Mittaustoiminnot
        • Mittausjohtojen Eritteky
        • Oskilloskoopin Mittaustoiminnot
        • Mitat Ja Painot
        • Anvendte Symboler
        • Advarsler - Opbygning Og Betydning
        • Symboler - Betegnelse Og Betydning
        • Vigtige Henvisninger
        • Sikkerhedshenvisninger
        • Elektromagnetisk Kompatibilitet (EMC)
        • Leveringsomfang
        • Ekstraudstyr
        • Inden Første Idrifttagning
        • Tænde Og Slukke
        • Diagnostics Softwareindstilling DSA
        • Vedligeholdelse
        • Reserve- Og Sliddele
        • Midlertidig Standsning
        • Bortskaffelse Og Ophugning
        • Tekniske Data
        • Motortest
        • Signalgenerator
        • Mål Og Vægt
        • Symboler Som Brukes
        • Advarsler - Struktur Og Betydning
        • Henvisninger for Bruker
        • Viktige Henvisninger
        • Inkludert I Leveransen
        • Reserve- Og Slitedeler
        • Sette Ut Av Drift
        • Deponering Og Kassering
        • Mål Og Vekt
        • Stosowane Symbole
        • Ostrzeżenia - Struktura I Znaczenie
        • Symbole - Nazwa I Znaczenie
        • Wskazówki Dla Użytkownika
        • Ważne Wskazówki
        • Zasady Bezpieczeństwa
        • Kompatybilność Elektromagnetyczna
        • Opis Produktu
        • Zakres Dostawy
        • Opis Urządzenia
        • Akcesoria Dodatkowe
        • Pierwsze Uruchomienie
        • Wskazówki Dotyczące Pomiarów
        • Instalacja Oprogramowania
        • Konserwacja
        • CzęśCI Zamienne I Eksploatacyjne
        • Wyłączenie Z Eksploatacji
        • Usuwanie I Złomowanie
        • Dane Techniczne
        • Wymiary I Masa
        • Použitá Symbolika
        • Symboly - Označení a Význam
        • Upozornění Pro Uživatele
        • Důležitá Upozornění
        • Bezpečnostní Pokyny
        • Elektromagnetická Kompatibilita (EMC)
        • Popis Produktu
        • Obsah Dodávky
        • Popis Přístroje
        • Zvláštní Příslušenství
        • První Uvedení Do Provozu
        • Před PrvníM ZapnutíM
        • Instalace Softwaru
        • Náhradní Díly a Spotřební Materiál
        • Vyřazení Z Provozu
        • Likvidace a Sešrotování
        • Technické Údaje
        • Akustické Emise
        • Rozměry a Hmotnosti
        • Kullanılan Semboller
        • İkaz Bilgileri - Yapısı Ve Anlamı
        • Ürün Üzerinde
        • Simgeler - Adları Ve Anlamları
        • Önemli Bilgiler
        • Güvenlik Uyarıları
        • Elektromanyetik Uyumluluk (EMC)
        • Teslimat Kapsamı
        • Cihaz Tarifi
        • Özel Aksesuar
        • İlk Çalıştırma
        • BakıM Ve Koruma
        • Uzun Süre Devre Dışı Bırakma
        • İmha Ve Hurdaya Ayırma
        • Teknik Veriler
        • Güç Kaynağı
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 4

Quicklinks

Diese Anleitung herunterladen
FSA 740 Edition
de Originalbetriebsanleitung
Fahrzeug-System-Analyse
es Manual original
Analizador de sistemas de vehículo
nl Oorspronkelijke gebruiksaanwijzing
Voertuig-Systeem-Analyse
da Original brugsanvisning
Køretøjssystemanalyse
cs Původní návod k používání
Systémová analýza vozidla
en Original instructions
Vehicle System Analysis
it Istruzioni originali
Sistema di analisi per veicoli
pt Manual original
Análise do sistema do veículo
no Original driftsinstruks
Systemanalyse for kjøretøy
tr Orijinal işletme talimatı
Araç sistem analizi
fr Notice originale
Système d'analyse pour véhicules
sv Bruksanvisning i original
Ordonssystemanalysen
fi Alkuperäiset ohjeet
Ajoneuvon järjestelmäanalyysi
pl Oryginalna instrukcja eksploatacji
Analiza układów pojazdu
zh 原始的指南
发动机系统分析仪
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch FSA 740 Edition

Inhaltszusammenfassung für Bosch FSA 740 Edition

  • Seite 1 FSA 740 Edition de Originalbetriebsanleitung en Original instructions fr Notice originale Fahrzeug-System-Analyse Vehicle System Analysis Système d’analyse pour véhicules es Manual original it Istruzioni originali sv Bruksanvisning i original Analizador de sistemas de vehículo Sistema di analisi per veicoli Ordonssystemanalysen...
  • Seite 3 | FSA 740 Edition | 3 de – Inhaltsverzeichnis en – Contents fr – Sommaire es – Índice it – Indice sv – Innehållsförteckning nl – Inhoud pt – Índice fi – Sisällysluettelo da – Indholdsfortegnelse no – Innholdsfortegnelse pl – Spis treści cs –...
  • Seite 4 4 | FSA 740 Edition | de – Inhaltsverzeichnis Verwendete Symbolik Instandhaltung In der Dokumentation Reinigung 1.1.1 Warnhinweise – Aufbau und Bedeutung 5 6.1.1 FSA 740 Edition 1.1.2 Symbole – Benennung und Bedeutung 5 6.1.2 Datenträger Auf dem Produkt 6.1.3 DVD-Laufwerk Ersatz- und Verschleißteile...

  • Seite 5: Verwendete Symbolik

    ¶ Maßnahmen und Hinweise zur Vermeidung der Gefahr. Vorsicht! 1. Zündung ausschalten. Das Signalwort zeigt die Eintrittswahrscheinlichkeit sowie 2. FSA 740 Edition mit Batterie (B–) oder Motormasse die Schwere der Gefahr bei Missachtung: verbinden. 3. Zündung einschalten. Signalwort Eintrittswahrschein- Schwere der Gefahr bei...

  • Seite 6: Benutzerhinweise

    Wohn- Messeingängen beträgt 60 V DC/30 V AC/42 V bereich hochfrequente Störungen (Funkstörungen) ACpeak. FSA 740 Edition darf deshalb nicht für die verursachen, die Entstörmaßnahmen erforderlich Messung der Spannungsfreiheit an Elektrofahrzeu- machen können. In diesem Fall kann vom Betreiber gen und Hybridfahrzeugen verwendet werden.

  • Seite 7: Lieferumfang

    | FSA 740 Edition | 7 Lieferumfang Gerätebeschreibung FSA 740 Edition besteht in der Basisversion aus einem Benennung Bestellnummer Fahrwagen mit PC, Drucker, Tastatur, Maus, Messein- FSA 740 Edition – heit und Fernbedienung. Der Fahrwagen bietet zusätzli- USB-Maus und 1 687 023 607 chen Raum für Funktionser weiterungen mit Abgaskom-...

  • Seite 8: Rückansicht Fsa 740 Edition

    Bei Drehzahlmessung mit Klemmgeber muss immer die 2 PC Adapterleitung 1 684 465 513 zwischen Anschlussbuchse 3 Drucker (PDR 377) FSA 740 Edition und den Anschlussleitungen für den Klemmge- 4 BEA 055 ber angeschlossen werden. 5 EIN- / AUS-Schalter mit Steckdosenleiste 6 Abdeckblech Sonderzubehör...

  • Seite 9: Vor Dem Ersten Einschalten

    Vor dem ersten Einschalten Die Spannungsversorgung erfolgt vom Lichtnetz. GEFAHR – Stromschlaggefahr bei Messungen FSA 740 Edition ist werksseitig auf 100 V $ 230 V, am Kraftfahrzeug ohne Anschlussleitung B–! 50/60 Hz eingestellt. Beachten Sie bitte die entspre- Messungen ohne angeschlossene Anschluss- chenden Angaben auf dem Aufkleber an der Geräteseite...

  • Seite 10: Spracheinstellung Fsa-System-Software

    Mit DSA können Sie: Im Menü "Einstellungen" können Sie ebenfalls die Bosch-Anwendungen starten (auch automatisch). Sprache auswählen, mit der Sie am FSA 740 Edition ar- Schnittstellen-Einstellungen durchführen. beiten wollen. Diese Sprache gilt auch für die anderen Sprache von DSA und der Bosch-Anwendungen Bosch-Anwendungen.

  • Seite 11: Bedienung Der Fsa-System-Software

    Aktuelle Messung bzw. Programmausführung beenden. <ESC> Wechsel aus jeder Bosch-Anwendung in die Diagnostics-Software-Anwahl (DSA). <F10> Mit der DSA können die verschiedenen Bosch-Anwendungen aufgerufen und z. B. Kundendaten eingegeben werden. Einen Schritt zurück. <F11> Einen Schritt weiter oder Bestätigung der Angaben.

  • Seite 12: Instandhaltung

    12 | FSA 740 Edition | Instandhaltung Ersatz- und Verschleißteile Reinigung Benennung Bestellnummer 1 687 023 850 Monitor 1 687 023 765 6.1.1 FSA 740 Edition Maus 1 687 023 607 Fahrwagen und Gehäuse nur mit weichen Tüchern und Messeinrichtung 1 687 022 911 neutralen Reinigungsmitteln säubern.

  • Seite 13: Außerbetriebnahme

    ¶ FSA 740 Edition vom Stromnetz trennen. und gemäß den geltenden Vorschriften entsorgen. Ortswechsel ¶ Bei Weitergabe von FSA 740 Edition die im Liefer- FSA 740 Edition, Zubehör und Verpackungen umfang vorhandene Dokumentation vollständig mit sollen einer umweltgerechten Wiederverwer- übergeben.

  • Seite 14: Technische Daten

    14 | FSA 740 Edition | Technische Daten Messfunktionen 8.1.1 Motortest Messfunktionen Messbereiche Auflösung Sensoren Drehzahl 450 min – 6000 min 10 min Anschlussleitung B+/B– 100 min – 12000 min 10 min Triggerzange, Sekundär-Messwertgeber, Primär-Anschlussleitung (UNI 4) 250 min – 7200 min...

  • Seite 15: Spezifikation Messleitungen

    | FSA 740 Edition | 15 8.1.3 Spezifikation Messleitungen Benennung Bestellnummer Mess- Max. Messspannung Ausgangsempfind- Max. Ausgangsspan- kategorie lichkeit Sensor nung an Messleitung Anschlussleitung B+/B– 1 684 460 195 CAT 0 60 V DC/30 V AC/ – 60 V 42 V ACpeak...

  • Seite 16: Oszilloskop-Funktionen Und Spezifikationen

    16 | FSA 740 Edition | 8.1.5 Oszilloskop-Messfunktionen Funktion Spezifikation Speichertiefe 1 Mega Abtastwerte bzw. Messfunktionen Messbereich Sensoren 50 Kurven Abtastrate pro Kanal 50 Ms/s Sekundärspan- 5 kV – 50 kV Sekundär- nung Messwertgeber Primärspannung 20 V – 500 V Primär-Anschlusslei-...
  • Seite 200 Robert Bosch GmbH Automotive Service Solutions Franz-Oechsle-Straße 4 73207 Plochingen DEUTSCHLAND www.bosch.com bosch.prueftechnik@bosch.com 1 689 989 089 | 2018-03-24...
