2.3 Elektrischer Anschluss
Das Messgerät darf nicht unter Betriebsspannung installiert, verdrahtet
oder demontiert werden. Während eines dieser Vorgänge ist die
Versorgungsspannung des Flowmax 400i abzuschalten

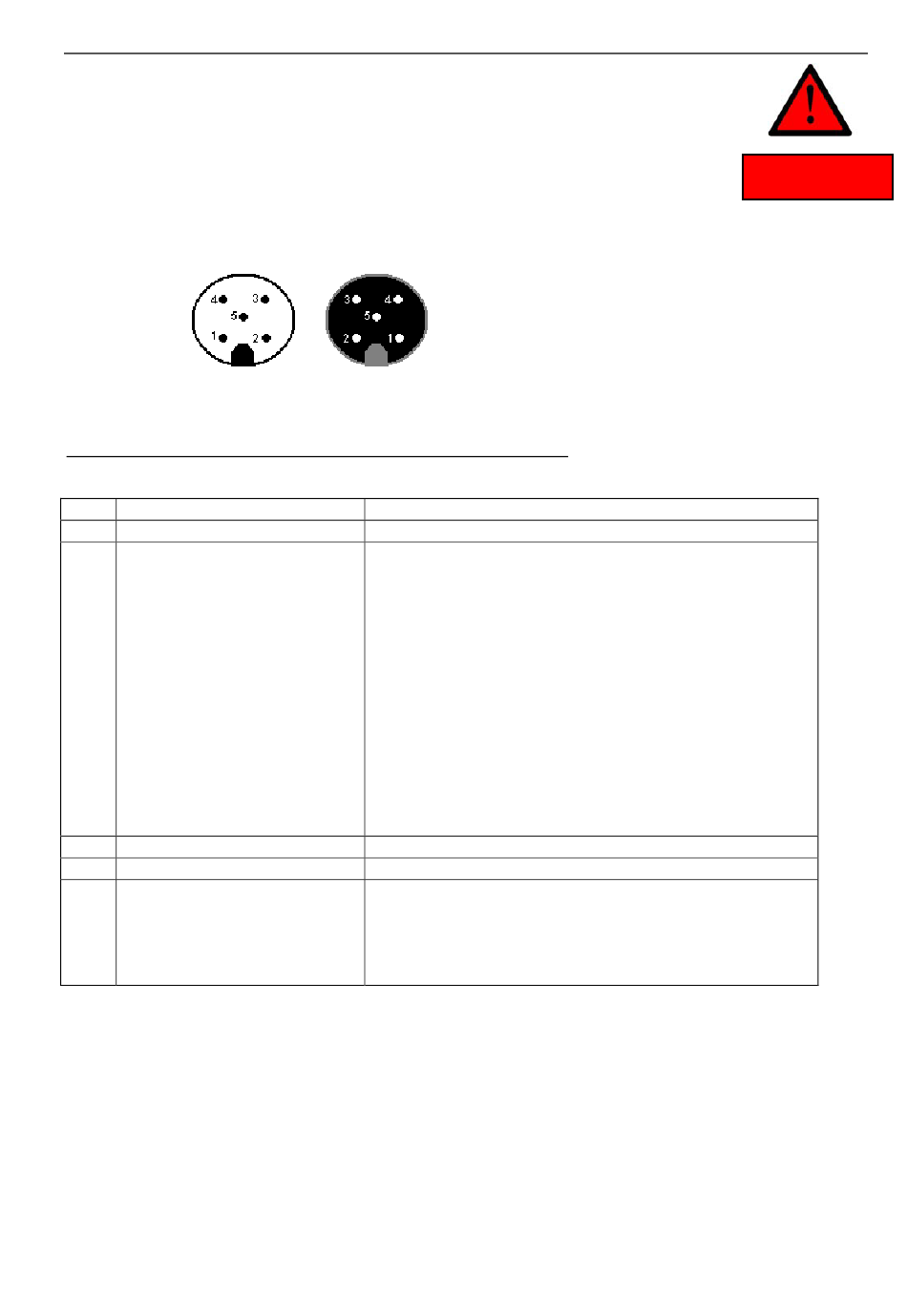

Abb. 3: Pinbelegung: Einbaustecker
Anschlussbelegung mit werkseitiger Zuordnung der Ausgänge
Die Ausgänge können applikationsspezifisch umprogrammiert werden
Pin
Funktion
1
L+
2
Impuls
alternativ:
1. Leerrohrmeldung
2. Dosierausgang
3. Ober oder Untergrenze
(Grenzwertüberwachung)
4. Negativ Fluss
3
GND
4
Kommunikation
5
Analogausgang QA
M I B
/
Kupplung
Beschreibung
Spannungsversorgung: 18...30 VDC
Digitaler Ausgang Q1
Frei einstellbar im Bereich von 0,1 bis 3000ml/Imp in
Schritten von 0,1 ml/Impuls, npn- oder pnp-
Transistor, max. Last 18...30V/ 100mA.
Max.
Spannung
Versorgungsspannung sein
Programmierbare Ausgabe von 0V oder 24V bei
leerem Messrohr
Programmierbare Ausgabe von 0V oder 24V
Programmierbare Ausgabe von 0V oder 24V bei
Über-/Unterschreitung einer einstellbaren Grenze.
Programmierbare Ausgabe von 0V oder 24V bei
negativem Durchfluss.
Versorgungsmasse: 0 V
Kommunikationsschnittstelle
4....20mA; 0....20mA
Zum Beispiel: 0l/min => 4mA
60l/min => 20mA
Leerrohr
Alarm => 3,5mA
(Abhängig vom eingestellten Messbereich)
2. Montage und Installation
muss
kleiner
WARNUNG!
als
7
