Remeha AvantaComfort

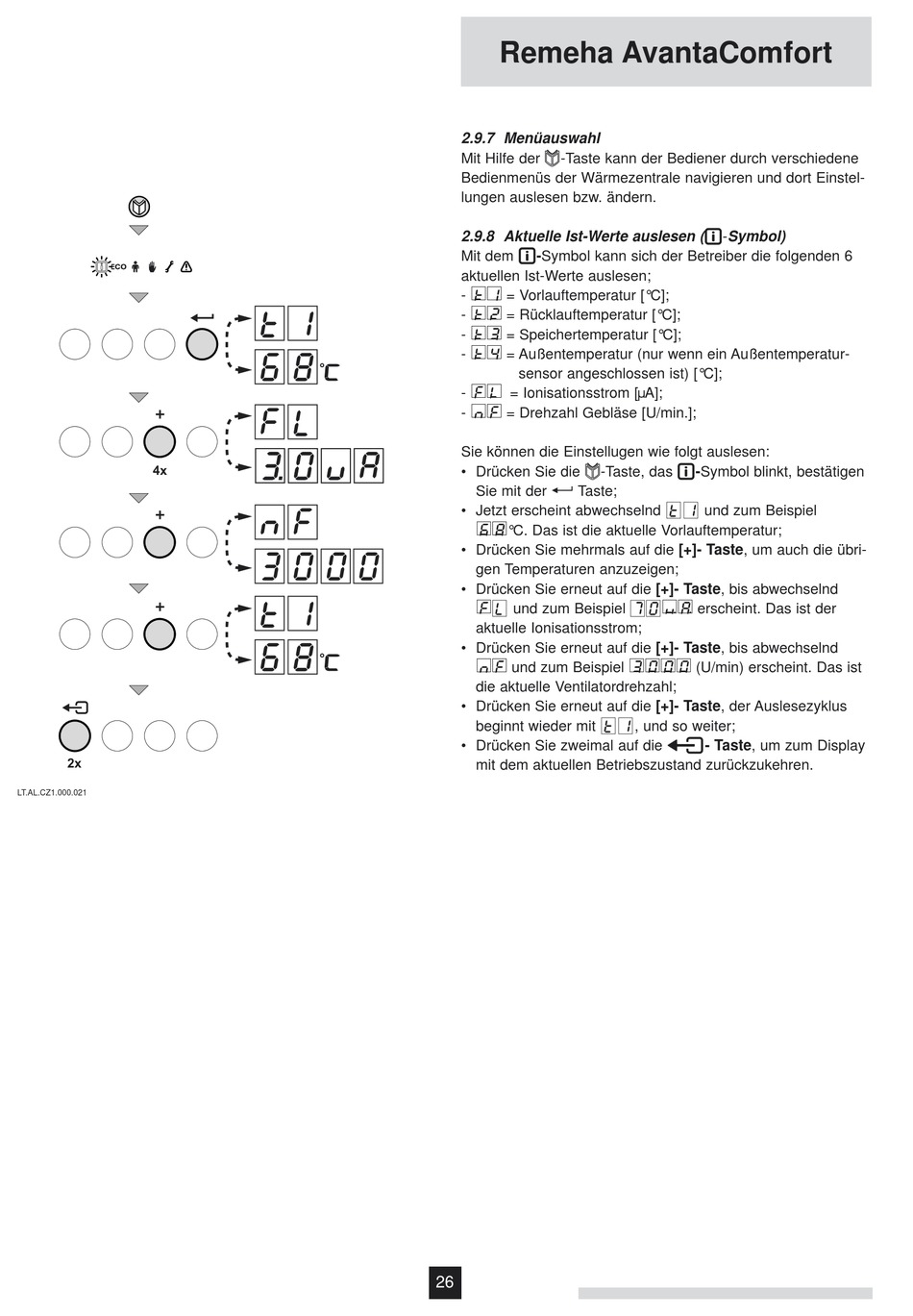

2.9.7 Menüauswahl
Mit Hilfe der
-Taste kann der Bediener durch verschiedene
Bedienmenüs der Wärmezentrale navigieren und dort Einstel-
lungen auslesen bzw. ändern.
2.9.8 Aktuelle Ist-Werte auslesen (
Mit dem
-Symbol kann sich der Betreiber die folgenden 6
aktuellen Ist-Werte auslesen;
- t1 = Vorlauftemperatur [°C];
- t2 = Rücklauftemperatur [°C];
- t3 = Speichertemperatur [°C];
- t4 = Außentemperatur (nur wenn ein Außentemperatur-
sensor angeschlossen ist) [°C];
- fl = Ionisationsstrom [uA];
- ñf = Drehzahl Gebläse [U/min.];
Sie können die Einstellugen wie folgt auslesen:
• Drücken Sie die
-Taste, das
Sie mit der
Taste;
• Jetzt erscheint abwechselnd t1 und zum Beispiel
68°C. Das ist die aktuelle Vorlauftemperatur;
• Drücken Sie mehrmals auf die [+]- Taste, um auch die übri-
gen Temperaturen anzuzeigen;
• Drücken Sie erneut auf die [+]- Taste, bis abwechselnd
fl und zum Beispiel
aktuelle Ionisationsstrom;
• Drücken Sie erneut auf die [+]- Taste, bis abwechselnd
ñf und zum Beispiel 3000 (U/min) erscheint. Das ist
die aktuelle Ventilatordrehzahl;
• Drücken Sie erneut auf die [+]- Taste, der Auslesezyklus
beginnt wieder mit t1, und so weiter;
• Drücken Sie zweimal auf die
mit dem aktuellen Betriebszustand zurückzukehren.
26
-Symbol)
-Symbol blinkt, bestätigen
uA erscheint. Das ist der
- Taste, um zum Display
