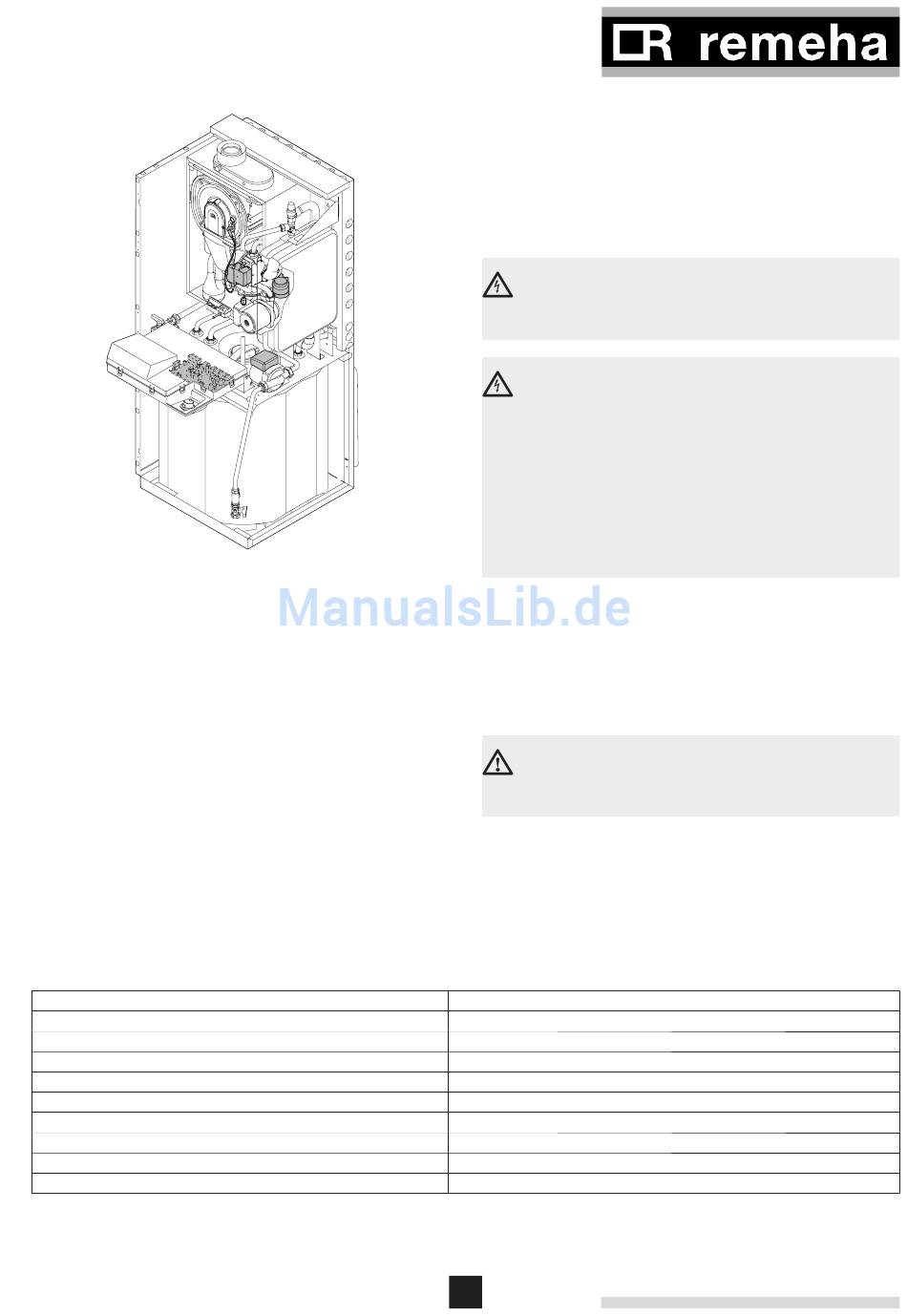

LT.AL.CZ1.000.008
Fabrikat
Anschlussspannung
Vorspülzeit
Nachspülzeit
Zündzeit
Sicherheitszeit
Wartezeit
Hauptsicherungswert (230 VAC)
Sicherungswert F1 (230 VAC)
Gleichstrom-Gebläse
2.6
Elektrischer Anschluss
Der AvantaComfort ist mit einen Stecker mit Schutzkontakt
ausgestattet (Kabellänge ca. 1,5 m). Er ist geeignet für ein
geerdetes 230V/50 Hz Netz.
• Den Stecker in die Steckdose stecken.
• Der Stecker muss stets zugänglich sein.
Bestellen Sie ein neues Netzkabel nur bei Remeha, wenn das
alte ausgetauscht werden muss.
Die folgenden Komponenten des AvantaComfort stehen unter
einer Spannung von 230 V;
- elektrischer Anschluss Heizungspumpe;
- elektrischer Anschluss Brauchwasserpumpe;
- elektrischer Anschluss Gaskombinationsblock;
- elektrischer Anschluss Dreiwegeventil;
- die meisten Bauteile auf der Steuereinheit;
- Zündtrafo;
- Netzkabelanschluss.
2.6.1 Steuereinheit
Der AvantaComfort ist mit einer elektronischen Regel- und
Steuereinheit ausgestattet. Diese Einheit enthält auch eine
Ionisations-Flammenüberwachung. Kernstück der AvantaCom-
fort-Steuerung ist der Comfort Master
le schützt und steuert.
Andere Anschlusswerte als oben genannt sind nur zulässig,
wenn ein Trenntrafo verwendet wird.
Die Wärmezentrale ist phasenunempfindlich. Die maximale
Leistungsaufnahme des AvantaComfort beträgt 150 W.
Der AvantaComfort ist vollständig vorverdrahtet; alle externen
Anschlüsse können am Anschlussklemmleiste X9 (Kleinspan-
nung) und X7 (Kleinspannung, oder 230 VAC Niederspan-
nung!) vorgenommen werden. In Tabelle 01 werden die wich-
tigsten Eigenschaften der Steuereinheit zusammengefasst.
Sit Controls
230 VAC/50Hz
3 s
5 s
2,5 s
5 s
3 bis 10 min.
4AT
2AT
24 V Gleichstrom
Tabelle 01
Eigenschaften der Steuereinheit
15
®
, der die Wärmezentra-
