230 V
3
1
2
6
7
X9
X10
X7
LT.AL.CZ1.000.009
5
4
4x
8
9
Dieser funktioniert wie folgt:
- bei einer Wassertemperatur unter 7°C: Die Heizungspumpe
schaltet ein;
- bei einer Wassertemperatur unter 3°C: Der AvantaComfort
geht in Betrieb;
- bei einer Wassertemperatur über 10°C: Der AvantaComfort
schaltet wieder ab und Heizungspumpe läuft noch 15
Minuten nach;
- bei eine Speichertemperatur unter 7°C: Der Schichtenspei-
cher wird einmal bis zum eingestelleten Wert aufgeheizt.
Der Frostschutz ist nur ein Schutz für die nachgeschaltete
Wärmezentrale und nicht für die Anlage.
2.8
Rematic
anschließen
plus

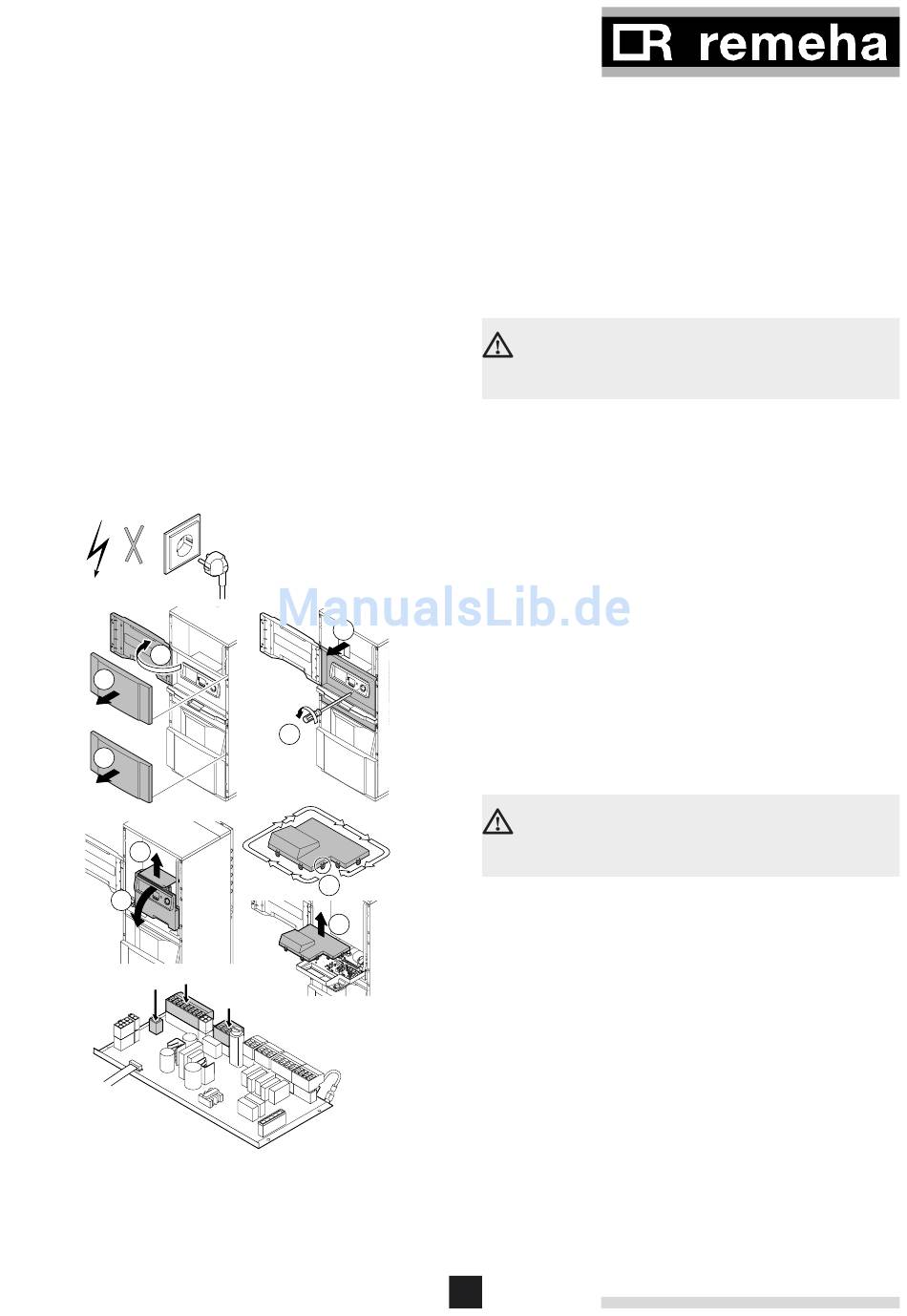

• Die erste und dritte Tafel öffnen;
• Die zweite Tafel öffnen (diese kann links- oder rechtsöffnend
montiert sein);
• Durch lösen der vier Schrauben und hochschieben der
Abdeckplatte, kann diese entfernt werden;
• Das Bedienfeld nach vorne klappen;
• Die Rückwand des Bedienfeldes entfernen;
• Die Anschlussleitung des Reglers durch eine der Tüllen der
Wärmezentrale führen;
• Kabel an der Klemmenleiste X9 entsprechend der Angaben
des Anschlussplans anschließen (bitte die Zugentlastungen
benutzen).
Weitere Informationen zum elektrischen Anschluß des Reglers
entnehmen Sie bitte dem Elektro- Anschlußplan des Regler-
sets rematic
.
plus
Alle externen Anschlüsse an der Standardanschlussklemmleis-
te X9 anschließen.
Informationen über die externen Anschlussmöglichkeiten erhal-
ten Sie in den nachfolgenden Abschnitten.
17
