6.4.6.1 DrainLift WS 40E/WS 40D Basic
2 3

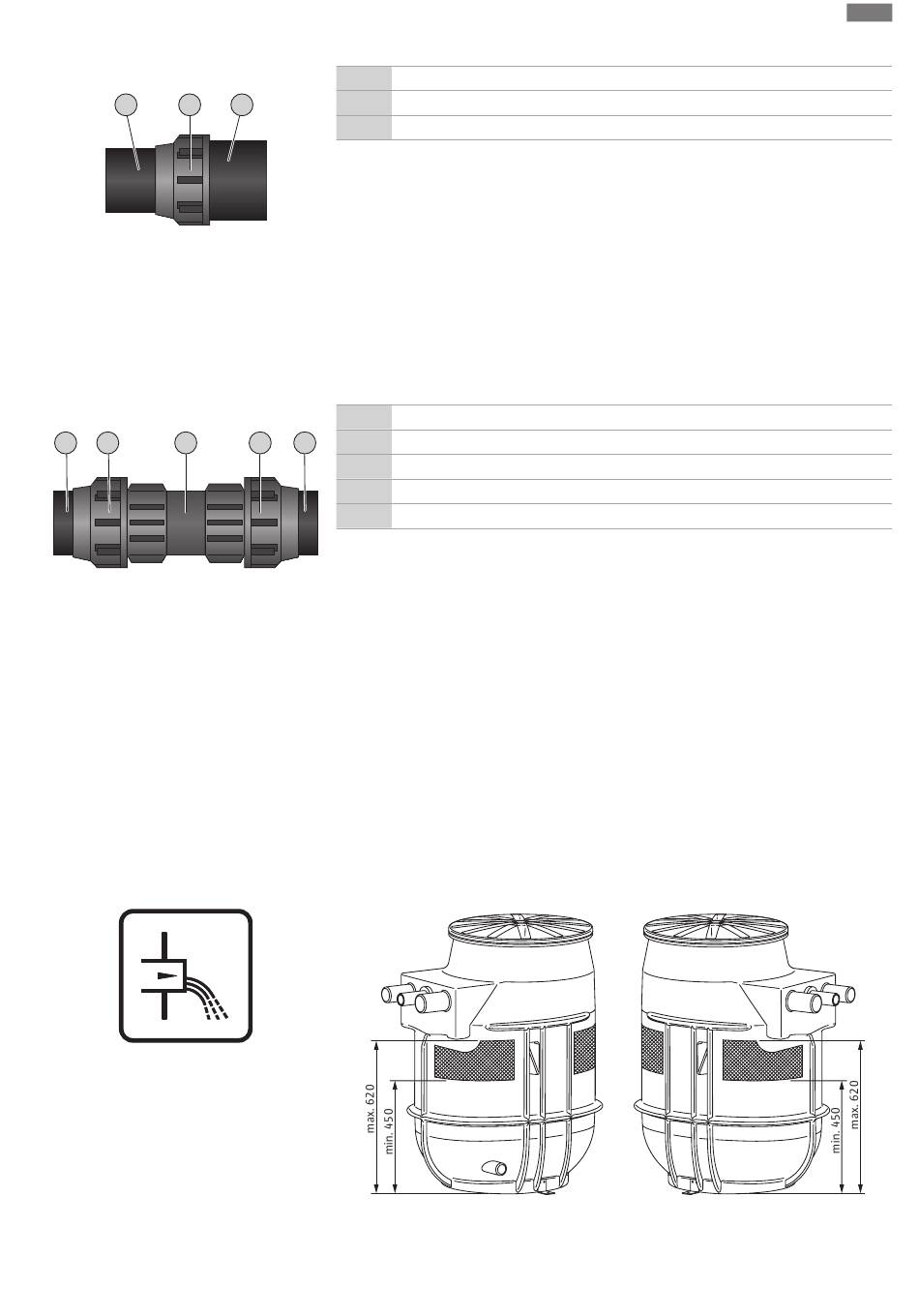

Fig. 6: WS 40 ... Basic: Druckleitung anschlie-
ßen
6.4.6.2 DrainLift WS 50E/WS 50D Basic
2 4 3
Fig. 7: WS 50 ... Basic: Druckleitung anschlie-
ßen
6.4.7 Zulauf anschließen
Fig. 8: Kennzeichnung am Pumpenschacht
Einbau- und Betriebsanleitung • Wilo-DrainLift WS 40/50 Basic • Ed.2023-07/06
1 Druckabgang Pumpenschacht
2 Druckleitung, bauseitig
1
3 Überwurfmutter und Klemmring
✓ Pumpenschacht fachgerecht aufgestellt.
✓ Druckleitung laut Planungsunterlagen fachgerecht zum Druckstutzen installiert.
✓ Montagematerial DrainLift WS 40D: Hosenrohr, bauseits stellen
1. Überwurfmutter lösen, Klemmring entfernen.
2. Überwurfmutter und Klemmring auf die bauseitige Druckleitung schieben.
3. Bauseitige Druckleitung in den Druckabgang stecken.
4. Klemmring platzieren und Überwurfmutter fest anziehen.
▶ Druckleitung angeschlossen.
▶ Nächster Schritt: Zulauf anschließen.
1 Druckabgang Pumpenschacht
2 Druckleitung, bauseitig
5 1
3 Klemmverschraubung, Festteil
4 Klemmverschraubung, Klemmring
5 Klemmverschraubung mit Innengewinde 2½"
✓ Pumpenschacht fachgerecht aufgestellt.
✓ Druckleitung laut Planungsunterlagen fachgerecht zum Druckstutzen installiert.
✓ Montagematerial DrainLift WS 50E: 1x Klemmverschraubung oder Gewindefitting, bau-
seits stellen.
✓ Montagematerial DrainLift WS 50D: 2x Klemmverschraubungen oder Gewindefittings
und Hosenrohr, bauseits stellen
1. Klemmring lösen, nicht abschrauben.
2. Klemmverschraubung auf Druckabgang schrauben.
3. Druckleitung bis zum Anschlag in die Klemmverschraubung stecken.
4. Überwurfmutter und Klemmring fest anziehen.
5. Klemmring fest anziehen.
▶ Druckleitung angeschlossen.
▶ Nächster Schritt: Zulauf anschließen.
Der Zulauf kann freiwählbar in den gekennzeichnten Flächen an der Schachtwand erfolgen.
Fig. 9: Zulaufflächen
Beim Anschluss des Zulaufs folgendes beachten:
