de
6.4.5
Pumpenschacht aufstellen
3

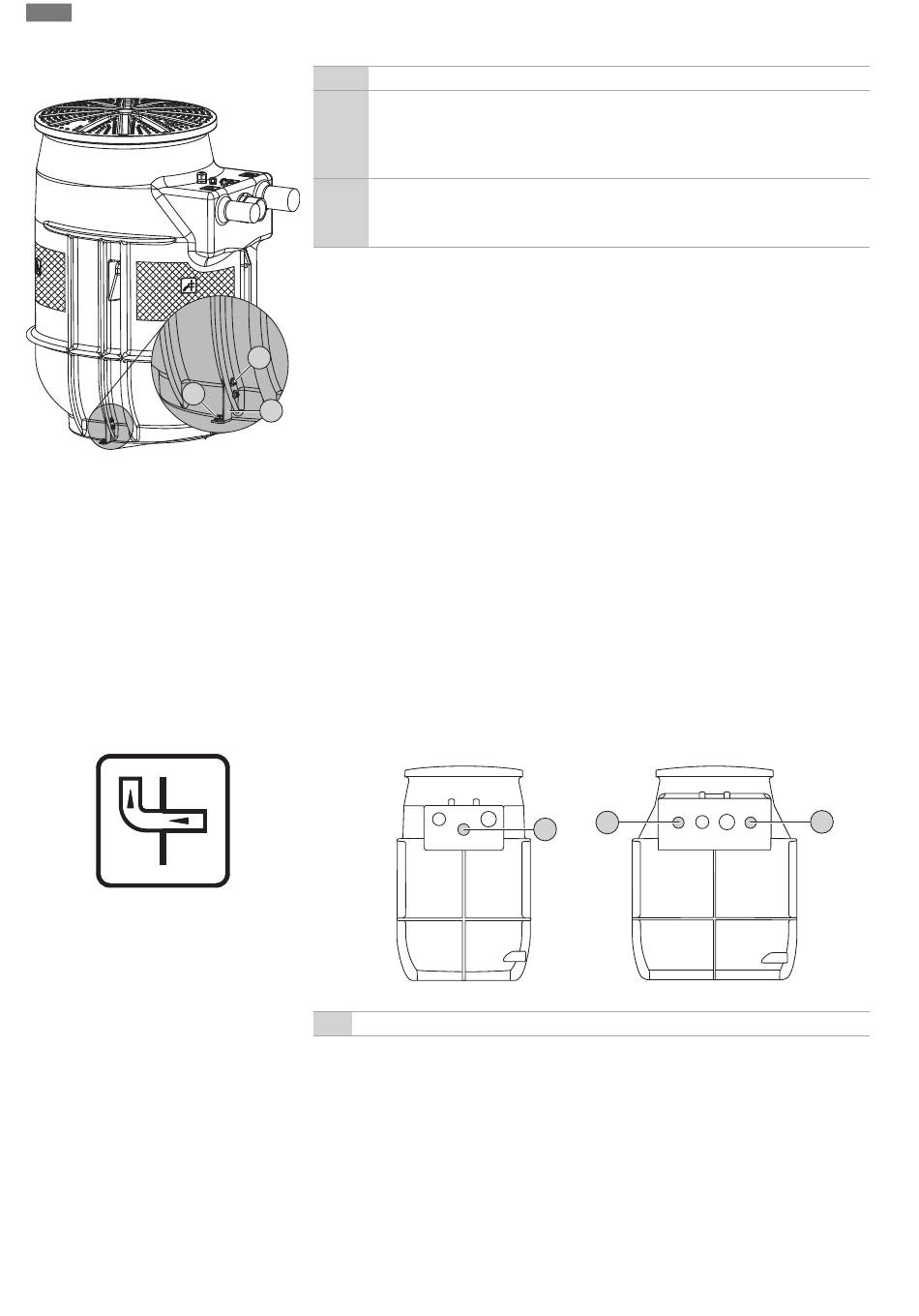

Fig. 3: Pumpenschacht aufstellen
6.4.6
Druckleitung anschließen
Fig. 4: Kennzeichnung am Pumpenschacht
18
1
Montagewinkel (2 Stück)
2
Befestigung für Montagewinkel:
•
4x Sechskantschraube M5x25
•
4x Sechskantmutter M5
•
8x Unterlegscheiben
3
Bodenbefestigung:
•
2x Langschaftdübel SXRL 10x80FUS
•
2x Sechskantschraube 7 mm
Pumpenschacht verdreh- und auftriebssicher montieren. Hierfür die Hebeanlage am Boden
verankern.
✓
Vorbereitende Arbeiten sind abgeschlossen.
✓
Aufstellort laut den Planungsunterlagen vorbereitet.
2
✓
Beigelegtes Befestigungsmaterial: Angaben zum Baugrund beachten! Unter Umständen
passendes Befestigungsmaterial für die Bodenbefestigung bauseits stellen.
✓
Schraubenschlüssel SW8 und SW13
1
1.
Pumpenschacht am Aufstellort abstellen und zur bauseitigen Verrohrung ausrichten.
HINWEIS! Pumpenschacht muss lotrecht stehen!
2.
Montagewinkel an den Schachtrippen montieren (Pos. 2).
3.
Bohrlöcher anzeichnen.
4.
Pumpenschacht zur Seite stellen.
5.
Bohrlöcher bohren und reinigen.
6.
Dübel einsetzen (Pos. 3)
7.
Pumpenschacht zu den Bohrlöchern ausrichten.
8.
Pumpenschacht am Boden befestigen (Pos. 3).
▶
Pumpenschacht verdreh- und auftriebssicher montiert.
▶
Nächster Schritt: Druckleitung anschließen.
DrainLift WS 40E/50E Basic
Fig. 5: Druckanschluss
2
Druckanschluss
Beim Anschluss der Druckleitung folgendes beachten:
•
Fließgeschwindigkeit in der Druckleitung: 0,7 m/s (2,3 ft/s) bis 2,3 m/s (7,5 ft/s)!
•
Eine Reduzierung des Rohrdurchmessers ist nicht zulässig!
•
Alle Anschlüsse komplett dicht ausführen!
•
Druckleitung frostsicher verlegen.
•
Absperrschieber installieren.
•
Um einen Rückstau aus dem öffentlichen Sammelkanal zu vermeiden, die Druckleitung als
„Rohrschleife" ausführen.
Die Unterkante der Rohrschleife muss am höchsten Punkt über der örtlich festgelegten
Rückstauebene liegen!
DrainLift WS 40D/50D Basic
2
2
Einbau- und Betriebsanleitung • Wilo-DrainLift WS 40/50 Basic • Ed.2023-07/06
