de
6.5.4
Kabelrohr anschließen
Fig. 20: Kennzeichnung am Pumpenschacht
28
•
Geplante Positionen für Zulauf-, Druck- und Entlüftungsleitung passen.
•
Grundwasser abpumpen.
Max. Grundwasserpegel beachten!
✓
Vorbereitende Arbeiten abgeschlossen.
✓
Grubenabmessungen festgelegt.
✓
Grundwasserabsenkung installiert.
✓
Füllmaterial für Bettungsschicht: tragfähiges Mineralgemisch
✓
Füllmaterial für Ausgleichsschicht und zum Verfüllen: Sand/Kies, ohne scharfkantige
Bestandteile, nicht bindig, Korngröße 0 ... 32 mm)
1.
Grube ausheben.
2.
Bettungsschicht laut den lokalen Vorgaben fachgerecht einbringen und verdichten
(Dpr 97 %).
3.
Ausgleichsschicht laut den lokalen Vorgaben fachgerecht einbringen und plan abzie-
hen.
4.
Pumpenschacht in die Grube einsetzen.
5.
Pumpenschacht zu den bauseitigen Rohrleitungen ausrichten.
6.
Pumpenschacht gleichmäßig in die Ausgleichsschicht einrütteln.
HINWEIS! Schachtboden und Bodenrippen komplett in die Ausgleichsschicht einrüt-
teln!
7.
Position des Pumpenschachts prüfen und gegebenenfalls korrigieren:
⇒
Pumpenschacht lotrecht!
⇒
Schachtabdeckung plan zum Oberflächenniveau!
8.
Um den Pumpenschacht zu fixieren, Grube schichtweise fachgerecht bis unter die Zu-
laufflächen verfüllen. Lokale Vorgaben einhalten! Die einzelnen Schichten fachgerecht
verdichten (Dpr. 97 %).
⇒
HINWEIS! Am Pumpenschacht von Hand verfüllen und verdichten (Schaufel,
Handstampfer)!
▶
Pumpenschacht aufgestellt.
▶
Nächster Schritt: Bauseitige Verrohrung zum Pumpenschacht verlegen, vorbereiten
und anschließen.
Die elektrischen Anschlusskabel werden über ein separates Kabelrohr nach außen geführt.
Folgende Punkte beim Anschluss des Kabelrohrs beachten:
•
Vor dem Anschluss des Kabelrohrs das Einziehband einziehen.
•
Alle Anschlüsse komplett dicht ausführen.
DrainLift WS 40E/50E Basic
6

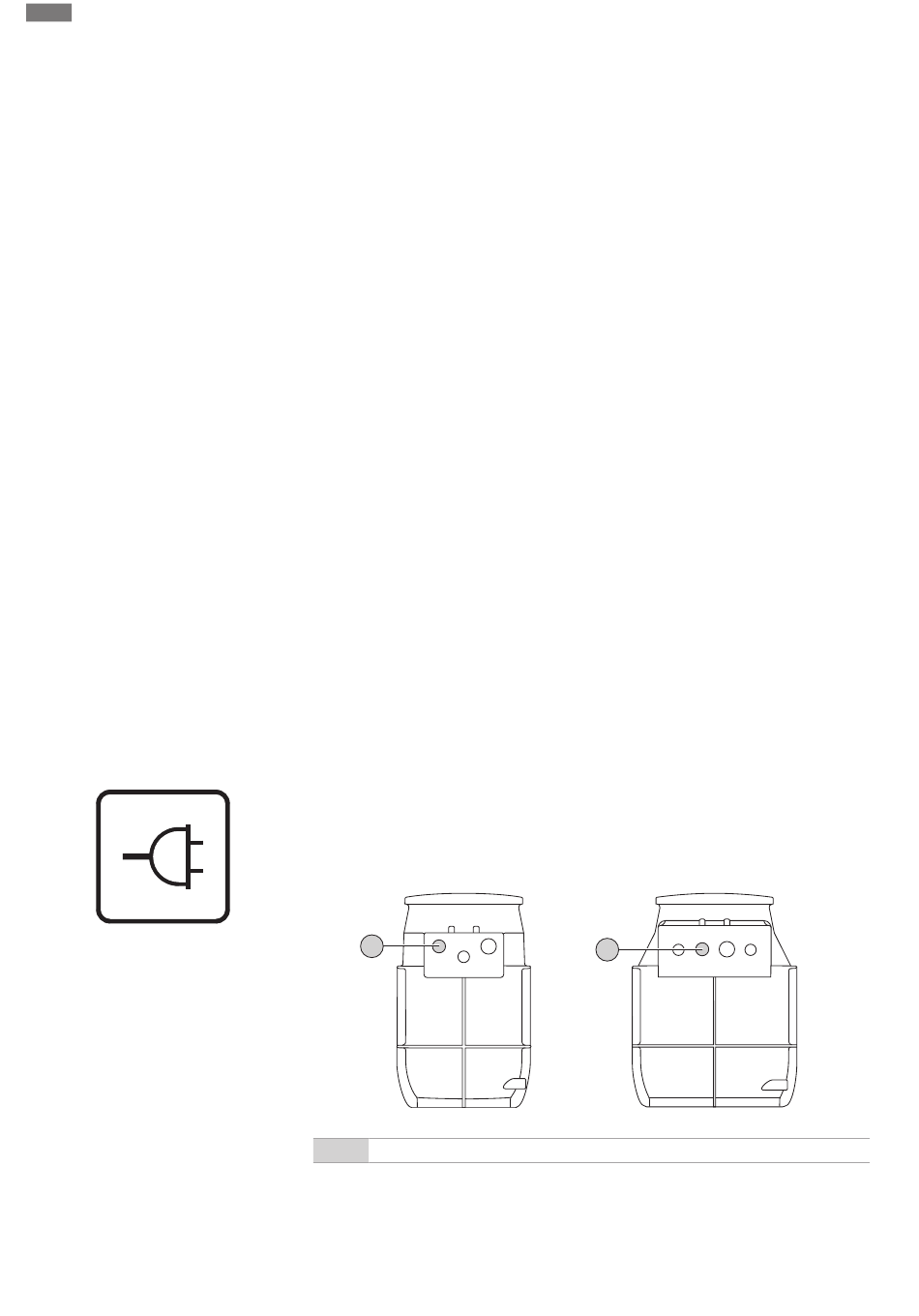

Fig. 21: Anschluss Kabelrohr
6
Anschluss Kabelrohr
✓
Pumpenschacht ist fachgerecht aufgestellt.
✓
Bauseitiges Kabelrohr ist fachgerecht verlegt.
✓
Einziehband im bauseitigen Kabelrohr vorhanden.
✓
HT-Überschiebmuffe vorhanden
Einbau- und Betriebsanleitung • Wilo-DrainLift WS 40/50 Basic • Ed.2023-07/06
DrainLift WS 40D/50D Basic
6
