de
6.4.11.4 DrainLift WS 40D/ ... und DrainLift
WS 50D/ ...
1
2

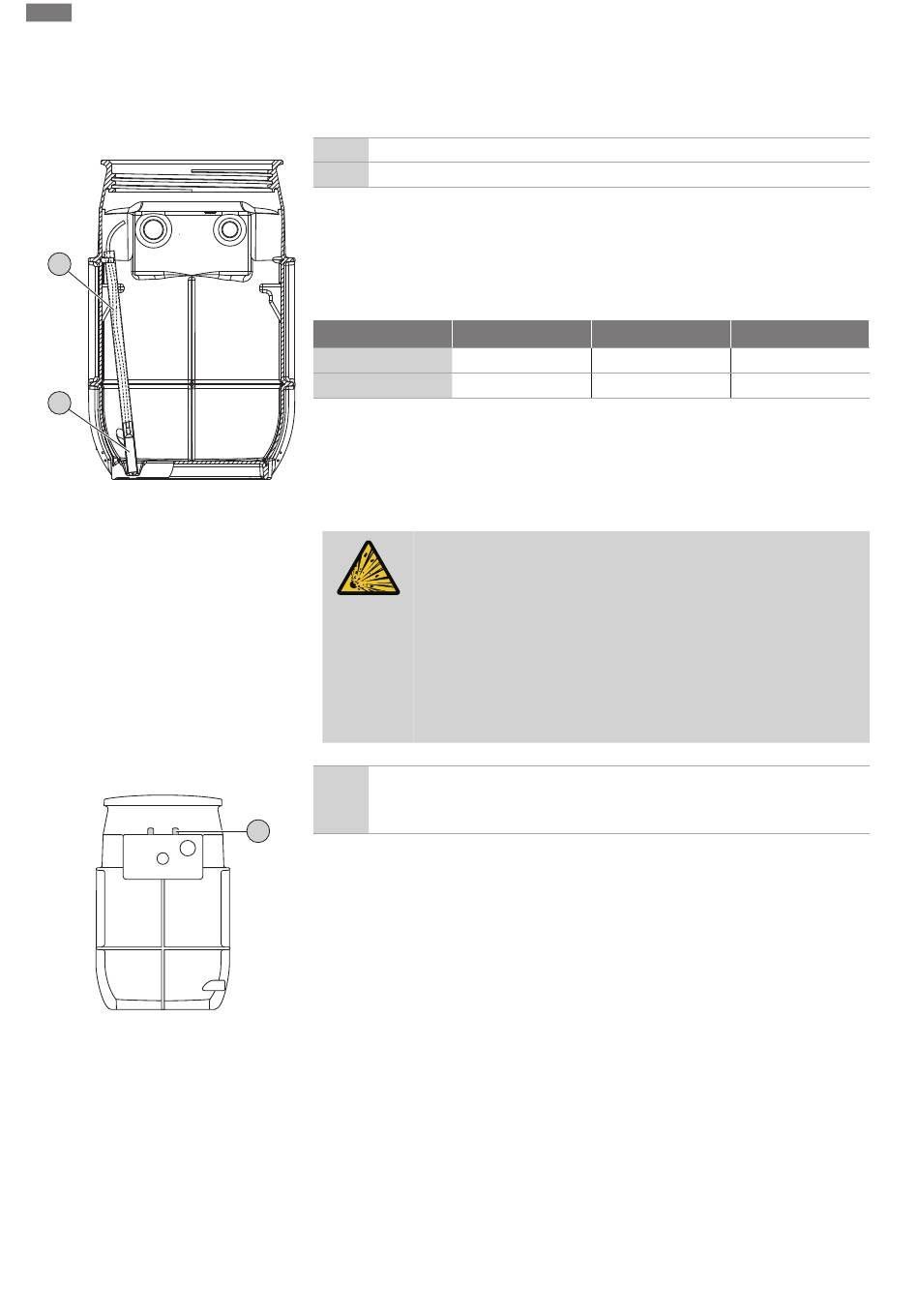

Fig. 17: Installation Niveausensor
6.4.12
Anschlusskabel verlegen
Fig. 18: Kabeldurchführungen
24
Der Schwimmerschalter ist an der Pumpe montiert. Die Kabellänge ist bereits voreingestellt.
Wenn die Pumpe getauscht wird, die Kabellänge kontrollieren und laut Vorgabe einstellen.
1
Halterohr
2
Niveausensor
Damit kein Rückstau in die Zulaufleitung erfolgt, Schaltpunkt „Pumpe Ein" ca. 50 mm
(2,5 in) unterhalb Sohle Zulauf einstellen.
Unterer Teil des Niveausensors ist ständig eingetaucht.
1.
Niveausensor in das Halterohr stecken.
2.
Schaltpunkte im Schaltgerät einstellen.
DrainLift
WS 40D/ ... Basic
WS 50D/ ... Basic
* Die Werte beziehen sich auf Sohle Zulauf von 450 mm (17,5 in). Bei einem höheren Zulauf
kann der Wert angepasst werden.
HINWEIS! Für eine erhöhte Betriebssicherheit einen separaten Schwimmerschalter für die
Hochwassererfassung installieren! Um einen Rückstau in die Zulaufleitung zu verhindern,
Hochwasseralarm auf Höhe Sohle Zulauf einstellen.
WARNUNG
Explosionsgefahr durch austretende Gase!
Innerhalb des Pumpenschachts kann sich eine explosive Atmosphäre bil-
den. Wenn sich die explosive Atmosphäre in den Betriebsraum ausbreitet,
besteht Explosionsgefahr!
• Alle Öffnungen (Kabeldurchführungen, Schachtabdeckung ...) luft-
• Regelmäßigen Luftaustausch im Betriebsraum gewährleisten.
• Gasmessung durch einen Sachkundigen durchführen lassen.
6
Kabeldurchführungen für die Gebäudeaufstellung:
WS ... E: 1x M25 + 2x M16
WS ... D: 2x M25 + 2x M16
6
Anschlusskabel über die Kabeldurchführungen nach außen führen.
Alternativ können die Anschlusskabel auch über den Anschluss für das Kabelrohr nach au-
ßen geführt werden.
Anschlusskabel nicht beschädigen (quetschen, knicken ...)!
Damit die Anschlusskabel nicht einzeln im Pumpenschacht hängen, Anschlusskabel mit
Kabelbinder zusammenbinden.
Anschlusskabel zur Zugentlastung am Kettenhaken sichern.
HINWEIS! Um die Pumpe aus dem Schacht heben zu können (z. B. Wartung), eine aus-
reichende Länge der Anschlusskabel berücksichtigen.
Anschlusskabel laut den lokalen Vorgaben bis zum Schaltgerät oder der Steckdose verle-
gen.
Pumpe Ein*
Pumpe Aus
0,4 m (16 in)
0,13 m (5 in)
0,4 m (16 in)
0,13 m (5 in)
dicht verschließen!
Einbau- und Betriebsanleitung • Wilo-DrainLift WS 40/50 Basic • Ed.2023-07/06
Hochwasseralarm*
0,45 m (18 in)
0,45 m (18 in)
