Fig. 10: Zulauf anschließen
20
• Zulauf in den markierten Bereichen anschließen. Wenn der Zulauf außerhalb der markier-
ten Bereiche erfolgt, kann es zu folgenden Problemen kommen:
–
Anschluss undicht.
–
Statik des Pumpenschachts wird beeinträchtigt.
–
Rückstau in die Zulaufleitung.
• Schwallartigen Zulauf und Lufteintrag in den Pumpenschacht vermeiden. Zulauf fachge-
recht verlegen.
VORSICHT! Durch schwallartigen Zulauf oder Lufteintrag in den Pumpenschacht kann
es zu Funktionsstörungen der Niveausteuerung kommen!
• Damit die Zulaufleitung von selbst leerlaufen kann, Zulaufleitung mit einem Gefälle zum
Pumpenschacht verlegen.
• Alle Anschlüsse komplett dicht ausführen!
• Absperrschieber im Zulauf installieren!
3
1
3
1 Behälterwand
2 Lochsäge für Bohrmaschine
3 Zulaufdichtung
4 Zulaufrohr
5 Rohrschelle
✓ Pumpenschacht fachgerecht aufgestellt.
✓ Zulaufleitung laut Planungsunterlagen fachgerecht bis zum Pumpenschacht installiert.
✓ Montagematerial vorhanden:
1x Lochsäge
1x Bohrmaschine
1x Zulaufdichtung
1x Rohrschelle

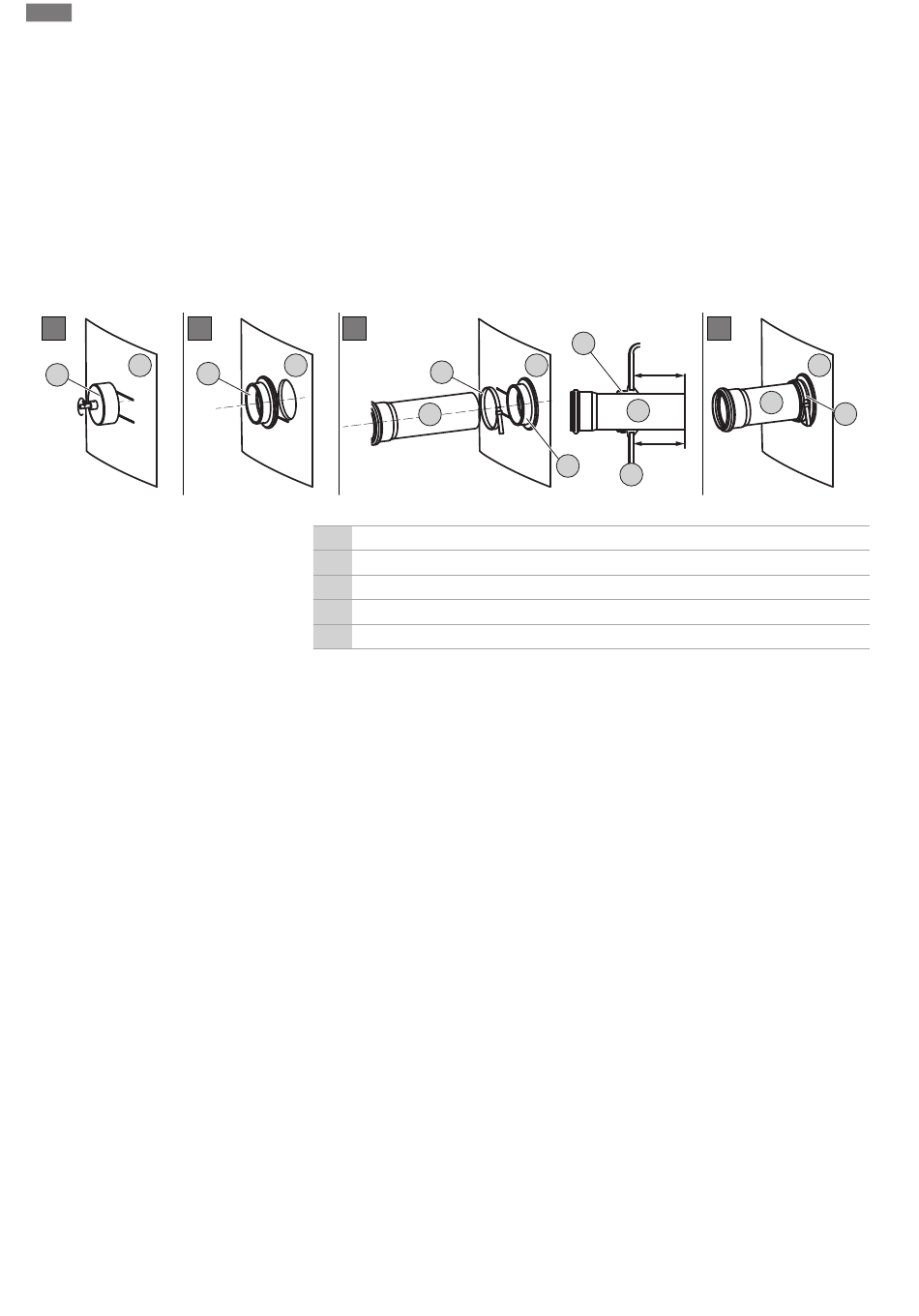

1. Zulaufpunkt am Pumpenschacht markieren.
2. Mit der beigelegten Lochsäge das Loch für den Zulauf in die Schachtwand bohren.
Bei Bohrungen am Pumpenschacht die folgenden Punkte beachten:
- Maße der Zulaufflächen beachten. VORSICHT! Die Bohrung muss komplett innerhalb
der gekennzeichneten Zulaufflächen sein!
- Max. Drehzahl der Bohrmaschine: 200 1/min.
- Lochdurchmesser kontrollieren: DN 100 = 124 mm (5 in). HINWEIS! Anschluss sorg-
fältig bohren. Von der Qualität der Bohrung ist die Dichtigkeit des Anschlusses ab-
hängig!
- Auf einen sauberen Spanabhub achten! Wenn der Spanabhub nachlässt, erwärmt sich
das Material zu schnell und schmilzt.
⇒ Bohrvorgang abbrechen, Material abkühlen lassen und Lochsäge reinigen!
⇒ Drehzahl der Bohrmaschine reduzieren.
⇒ Vorschubdruck beim Bohren variieren.
3. Schnittfläche entgraten und glätten.
4. Zulaufdichtung in das Loch einsetzen.
5. Rohrschelle auf die Zulaufdichtung aufschieben.
6. Innenfläche der Zulaufdichtung mit einem Gleitmittel benetzen.
7. Zulaufrohr in die Zulaufdichtung einschieben.
Zulaufrohr 50 mm (2 in) in den Pumpenschacht einschieben.
3
1
5
4
3
