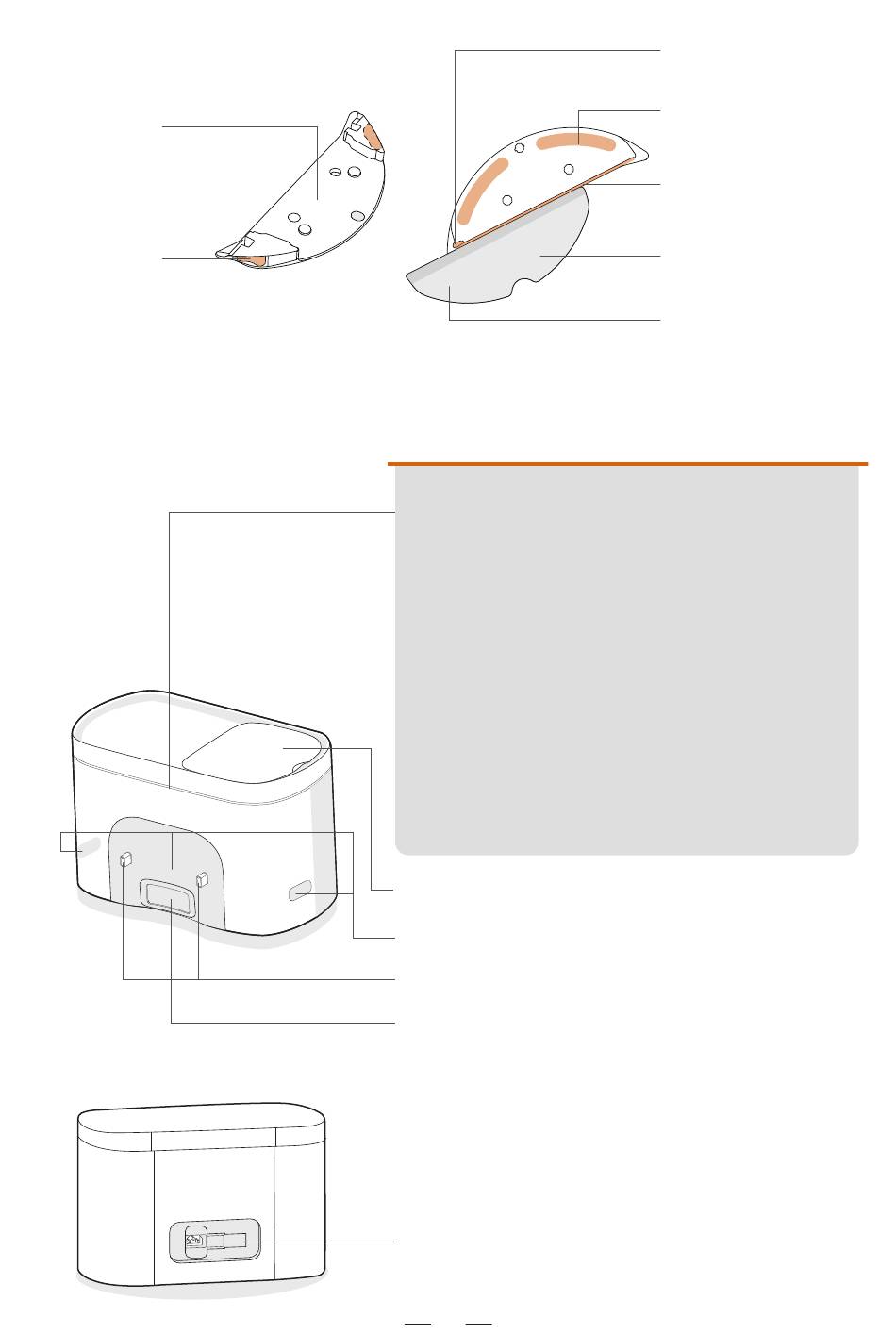

Modulo di lavaggio
Staffa per
mocio
Pulsante della
staffa del
mocio
B) Base di ricarica a svuotamento automatico
Vista frontale
Vista posteriore
(denominata base di ricarica)
Indicatori luminosi
(quando è acceso)
Bianco fisso
: Collegato all'alimentazione, ma il
robot non è collegato alla base di
ricarica.
Luce spenta
: Il robot è collegato alla base di
ricarica.
Bianco pulsante : Svuotamento della polvere.
Rosso continuo: Manca il sacchetto della polvere o il
coperchio superiore non è ben chiuso.
Rosso lampeggiante lentamente : Il condotto dell'aria
Rosso lampeggiante rapido
Copertura superiore
Segnalatore della base di ricarica
Contatti per la ricarica
Scomparto raccogli sporcizia della base di ricarica
Porta di alimentazione
117
Ingresso della
scanalatura
Area adesiva della
staffa per mocio
Scanalatura per la
staffa del mocio
Superficie adesiva dello
straccio per il lavaggio
Straccio per il lavaggio
è bloccato.
: Canale della
polvere bloccato.
