Hinweise zum Anschluss

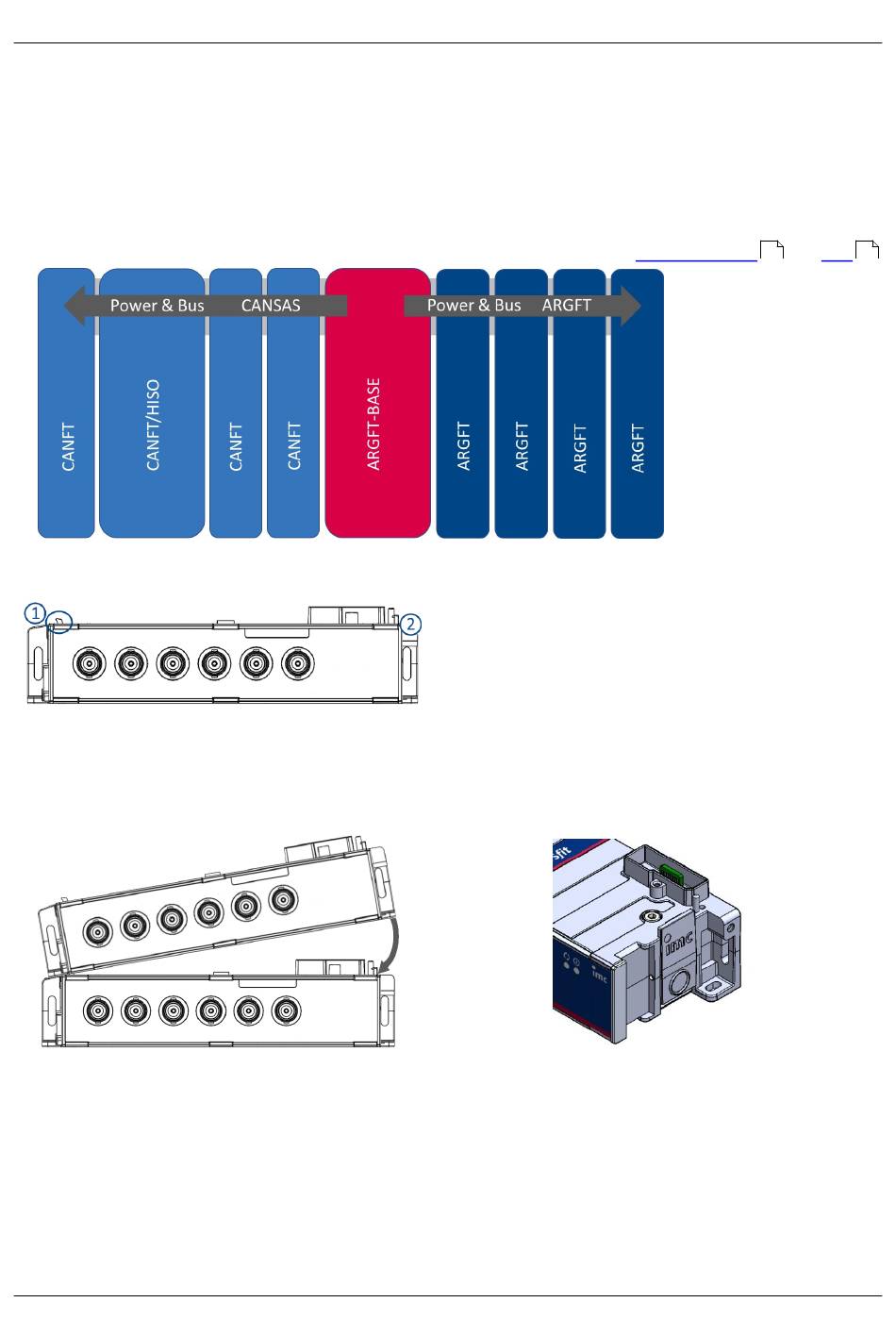

3.3.2 Verbindungsmechanismus
imc ARGUSfit (ARGFT) Module und imc CANSASfit (CANFT) Module lassen sich durch einen Klick-Verschluss
mechanisch und elektrisch koppeln, werkzeugfrei und ohne weitere Verbindungskabel. Achten Sie darauf, dass
keine Versorgungsspannung angeschlossen ist, bevor Sie beginnen, die Module miteinander zu verbinden.
Die CANFT Module werden auf der
linken Seite der ARGFT Basiseinheit
aufgestapelt, siehe Abb. 2.
Abb. 3: Verbindungsnase & Verriegelungswippe
Aufstapeln der Module
1. Verbindungsnasen in die Nut einhaken, siehe Abb. 3 Position (1).
2. Module zusammendrücken
3. Für die endgültige mechanische Verbindung, müssen Sie auf das imc Logo auf der Verriegelungswippe
drücken. Sie werden ein Klickgeräusch hören.
Die Module sind jetzt mechanisch verriegelt und elektrisch verbunden.
Module vom Stapel abnehmen
1. Drücken Sie auf den Kreis auf der Verriegelungswippe, siehe Abb. 4.
Sie werden ein Klickgeräusch hören.
2. Verbindungsnasen, siehe Abb. 3 Position
© 2023 imc Test & Measurement GmbH
ARGFT
Basiseinheit
Abb. 2: Reihenfolge möglicher Klick-Verbindungen
ARGFT Module werden auf der rechten Seite der
ARGFT Basiseinheit mit dem System gekoppelt.
Weitere Regeln, siehe
(1),
aus der Nut herausziehen
Fiber-Converter
Abb. 4: Verriegelungswippe
imc ARGUSfit - Handbuch, Edition 1 - 10.07.2023
Kapitel 3
und
USV
19
20
(2)
Seite 16
