Hinweise zum Anschluss
Kapitel 3
Für den Fall, dass das UPS-Modul auf sämtliche Ausschaltversuche nicht reagiert, kann es über längeres Drücken
(mind. 4 Sekunden) des moduleigenen Tasters hart ausgeschaltet werden. Damit kann eine Schädigung der
Akkus durch Tiefenentladung vermieden werden.
Remote-Buchsen
Das UPS-Modul verfügt über eine "REMOTE"-Buchse zum Ein- und Ausschalten des UPS-Moduls sowie über eine
"REMOTE OUT"-Buchse zum Ein- und Ausschalten einer Basiseinheit.
Die
Belegung der "REMOTE"-Buchse
ist identisch zur Belegung anderer imc UPS-Module (z.B. CRFX/HANDLE-
69
xxx). Es kann ein statischer Schalter (zwischen Pin 1 und Pin 2) oder auch ein Taster (zwischen Pin 3 und Pin 4)
zum Ein- und Ausschalten angeschlossen werden.
Über eine Brücke zwischen GND (Pin 1/3/5) und -MUTE (Pin 6) kann der interne Summer des UPS-Moduls für
den Pufferbetrieb stumm geschaltet werden.
Damit das UPS-Modul die Basiseinheit ein- und ausschalten kann, muss das entsprechende "Remote"-
Zubehörkabel zwischen "REMOTE OUT" und der "REMOTE"-Buchse an die Basiseinheit angeschlossen werden.
Ausgangsspannung für Anschluss der Basiseinheit und zusätzlicher Messmodule
Das UPS-Modul reicht die externe Versorgungsspannung ungeregelt zum Ausgang durch. Im Pufferbetrieb wird
die interne Akkuspannung auf ca. 12 V geregelt und an den Ausgang angelegt. Das UPS-Modul verfügt über drei
parallel geschaltete "POWER OUT"-Buchsen, an denen die Ausgangsspannung für die angeschlossen Geräte
anliegt. Die zur Verfügung stehende Ausgangsleistung des Moduls teilt sich auf alle drei Anschlüsse auf. Die
Belegung
ist mit der "POWER IN"-Buchse identisch. Damit das UPS-Modul die Basiseinheit versorgen kann,
69
muss das entsprechende "Power"-Zubehörkabel zwischen "POWER OUT" und der "POWER"-Buchse an der
Basiseinheit angeschlossen werden:

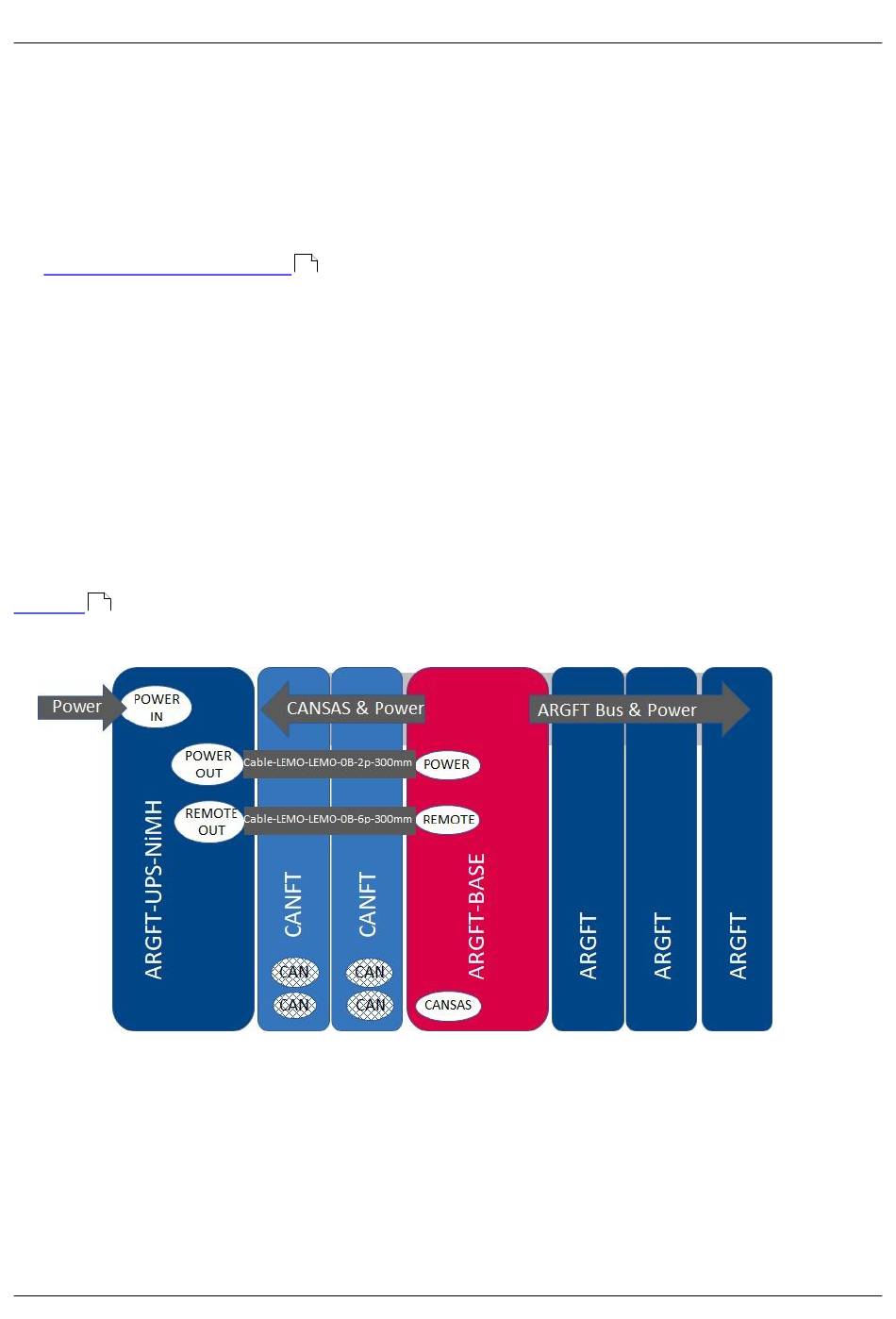

Abb. 8: Versorgung über die ARGFT/UPS-NiMH
Ausgangsleistung
Das UPS-Modul hat einen erweiterten Weitbereichseingang von 10..50 VDC. In diesem Bereich steht eine
Ausgangsleistung von 50 W zur Verfügung. Unter 10 VDC wird auf Akkubetrieb umgeschaltet. Bei niedrigen
Temperaturen ist die Leistungsfähigkeit der Akkus begrenzt, wodurch im Pufferfall unter Umständen nicht die
volle Ausgangsleistung zur Verfügung steht, siehe technisches Datenblatt.
© 2023 imc Test & Measurement GmbH
imc ARGUSfit - Handbuch, Edition 1 - 10.07.2023
Seite 21
