Hinweise zum Anschluss

3.3.3 Verwendung von CANFT Modulen

Alle an die ARGFT Basiseinheit angeklickten CANFT Module verwenden einen CAN Knoten mit 500 kBaud
(Knoten 1). Alle über Kabel an die ARGFT Basiseinheit angeschlossenen CANFT Module verwenden einen
separaten Knoten mit 500 kBaud (Knoten 2). Beide CAN Knoten unterstützen ausschließlich imc CANSASfit
(CANFT) Module.
CANFT Module, die eine unbekannte Konfiguration beinhalten, müssen mit der imc CANSAS Software auf die
Standardeinstellungen 500 kBaud und Master-/Slave-ID 2/3 gesetzt werden. Die imc CANSAS Software
Version 2.2 R12 oder höher ist für den Betrieb der CANFT Module in Verbindung mit ARGFT erforderlich.

3.3.3.1 Terminierung

Die Terminierung erfolgt, wie im imc CANSAS Handbuch beschrieben.
Es gelten die Regeln, die im CANSAS Handbuch-Kapitel "CAN Terminierung mit CANFT" beschrieben sind, z.B.:
·
Die Module sind ausgelegt für Blöcke von max. 8 Modulen.
·
Der CAN-Bus ist nur am linken Modul aktiv, siehe folgende Abbildung.

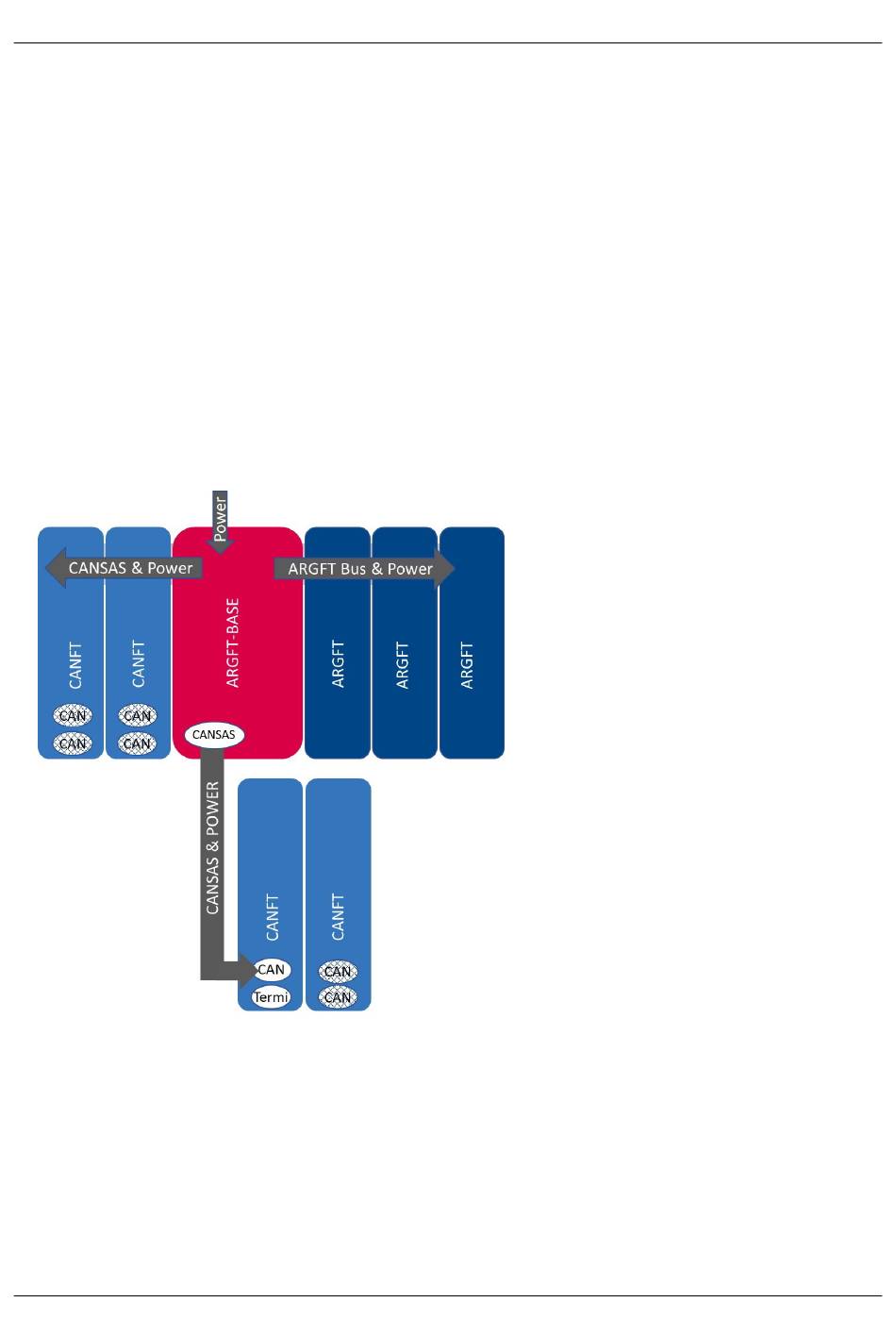

Abb. 5: Versorgung von ARGFT und CANFT
