UTI-6
7.1.2 Strommessung
Die Verbindung zwischen -IN (Pin 2) und -I (Pin 7) muss direkt im Stecker erfolgen und der Strom in -I (Pin 7)
eingeleitet werden. Jedes zusätzliche Kabel würde den internen 25 Ω Shunt verstärken.

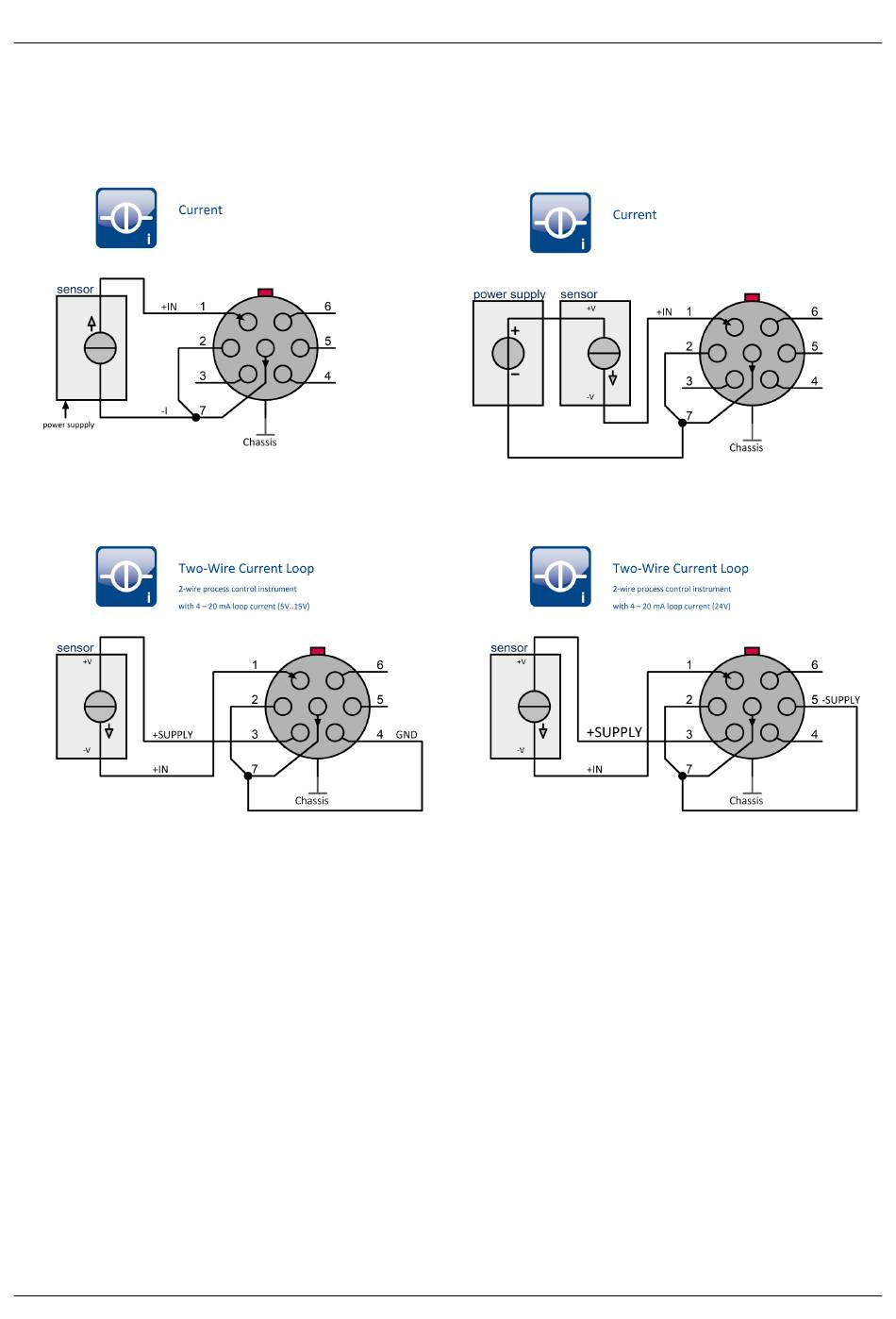

Bei der Strommessung wird der Strom durch das Gerät von "+IN" nach "-I" geführt und erzeugt dort einen
Spannungsabfall von ca. 25 mV pro 1 mA, wie in Abb. 1a und Abb. 1b gezeigt. Der Strom wird dabei von einer
externen Quelle mit eigener Versorgung getrieben. Bei Zwei-Draht-Sensoren ist sie in Reihe mit dem Sensor
geschaltet, Abb. 1b.
© 2023 imc Test & Measurement GmbH
Abb. 1a
Abb. 2a
Abb. 1b
Abb. 2b
imc ARGUSfit - Handbuch, Edition 1 - 10.07.2023
Kapitel 7
Seite 43
