Basiseinheit
9.3 Basiseinheit
9.3.1 GPS

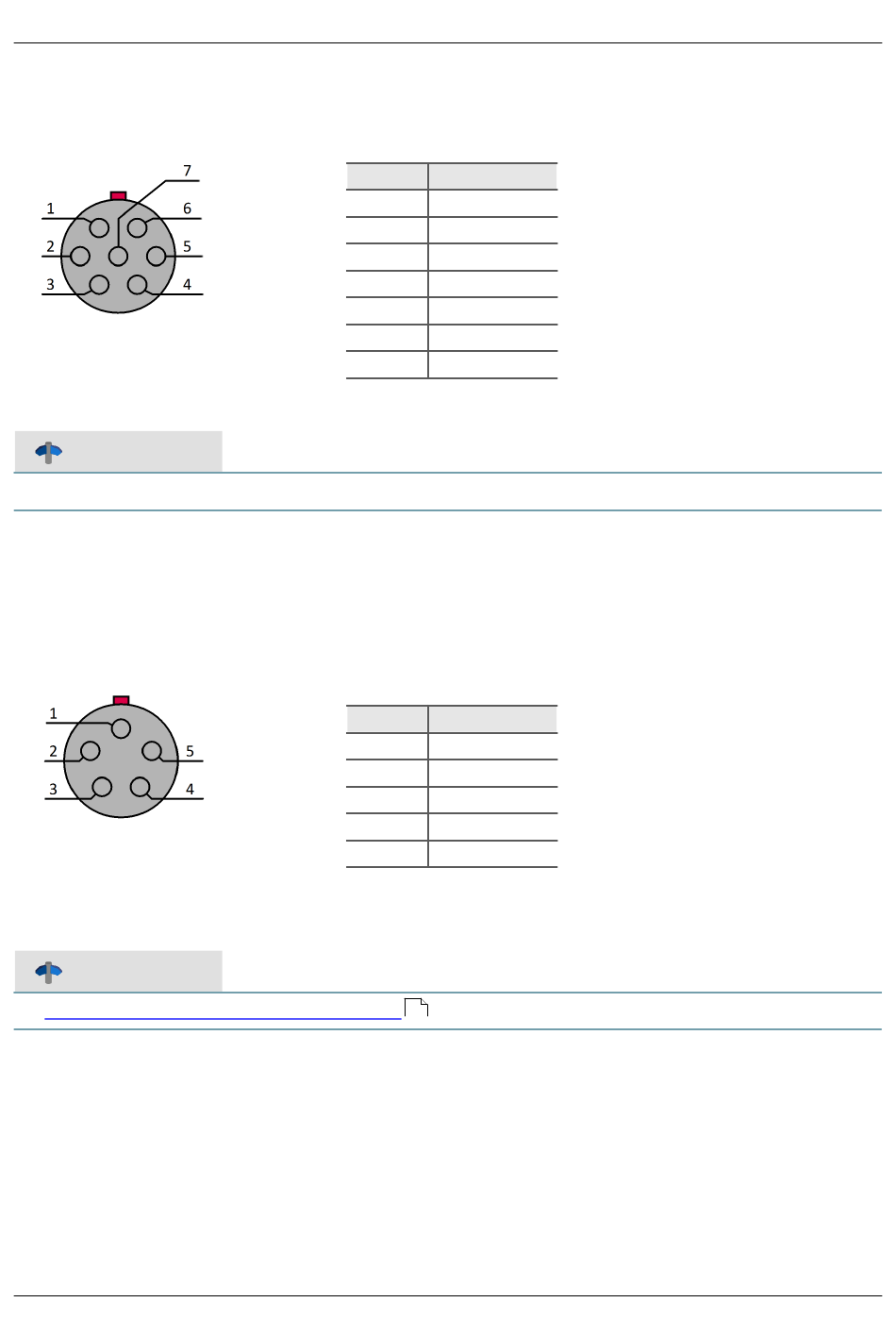

Abb. 13: GPS Buchse
(Basiseinheit)
(Sicht auf die Buchse)
Verweis
GPS Beschreibung, GPS Signale
9.3.2 CANSAS
Diese LEMO Buchse "CANSAS" (Größe 0B) auf der Frontseite der ARGFT Basiseinheit ist ausschließlich für
imc CANSASfit (CANFT) Module vorgesehen. Die ARGFT-Versorgung POWER wird zur Versorgung der CANFT-
Module durchgeleitet (CAN-SUPPLY).
Abb. 14: CANSAS Buchse
(Basiseinheit)
(Sicht auf die Buchse)
Verweis
Beschreibung: Kapitel Hinweise zum Anschluss
© 2023 imc Test & Measurement GmbH
PIN
Signal
1
VCC
2
RxD
3
TxD
4
CTS
5
GND
6
RTS
7
1 ppm
PIN
Signal
1
+CAN-SUPPLY
2
-CAN-SUPPLY
3
CAN_H
4
CAN_L
5
CAN_GND
16
4,2 V - 5 V / 300 mA
imc ARGUSfit - Handbuch, Edition 1 - 10.07.2023
Kapitel 9
Seite 70
