Greifbereichseinstellung

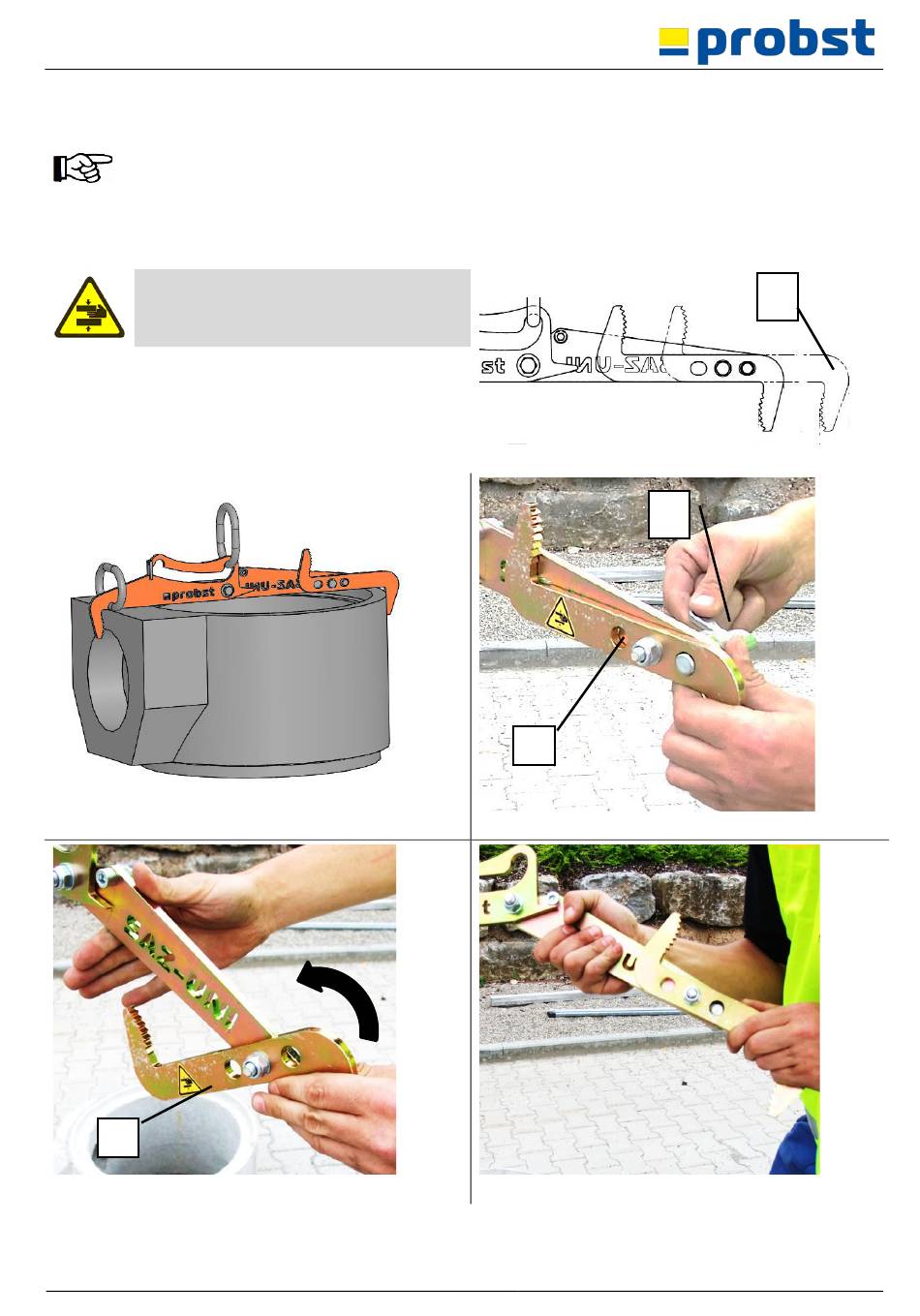

5.2 Greifbereich für Muffenteile (NW 625)
Beim Greifen von Muffenteilen (Bild 6) muss der bewegliche Greifarm (1) .um 180° gedreht werden.
Vergrößerung des Greifbereiches von 550 mm auf 625 mm (Greifbereich (B) siehe Bild 5)
Hierzu Federriegel (2) etwas herausziehen und gleichzeitig verdrehen, bis sich der Greifarm bewegen
lässt. Anschließend muss der Greifarm (1) durch erneutes Einrasten des Federriegels (2) arretiert
werden.
Vorsicht bei der Einstellung des
Greifbereiches. Verletzungsgefahr der
Hände!
Bild 6
1
Bild 8
54000035
Bild 5
1
Bild 7
Bild 9
13 / 21
B
2
DE
