MI 2892 Power Master
Stellt den vertikalen Zoom ein.
Bewegt den Cursor.
Schaltet den Cursor zwischen Spannung und Strom um (nur in U, I oder
ENTER
U/I).
Kehrt zum Untermenü „SPEICHERLISTE" zurück.
3.16

Ereignistabelle

In dieser Tabelle werden erfasste Spannungseinbrüche, -überhöhungen und -
unterbrechungen angezeigt. Beachten Sie, dass die Ereignisse erst nach ihrem Ende in
der Tabelle erscheinen, wenn die Spannung auf den normalen Wert zurückgekehrt ist.
Alle Ereignisse können gemäß IEC 61000-4-30 gruppiert werden. Zusätzlich können die
Ereignisse zu Zwecken der Fehlerbeseitigung pro Phase separiert werden. Hierzu wird
mit der Funktionstaste F1 umgeschaltet.
Gruppenansicht
In dieser Ansicht sind die Spannungsereignisse gemäß IEC 61000-4-30 in Gruppen
unterteilt (für Einzelheiten - siehe Abschnitt 5.1.11). Die Tabelle, in der die Ereignisse
zusammengefasst sind, ist unten dargestellt. Jede Zeile in der Tabelle stellt ein Ereignis
dar und enthält die Ereignisnummer, die Startzeit des Ereignisses, die Dauer und das
Niveau. Zusätzlich werden in der Spalte „T" die Ereignismerkmale (Art) angezeigt (für
Einzelheiten - siehe Tabelle unten).

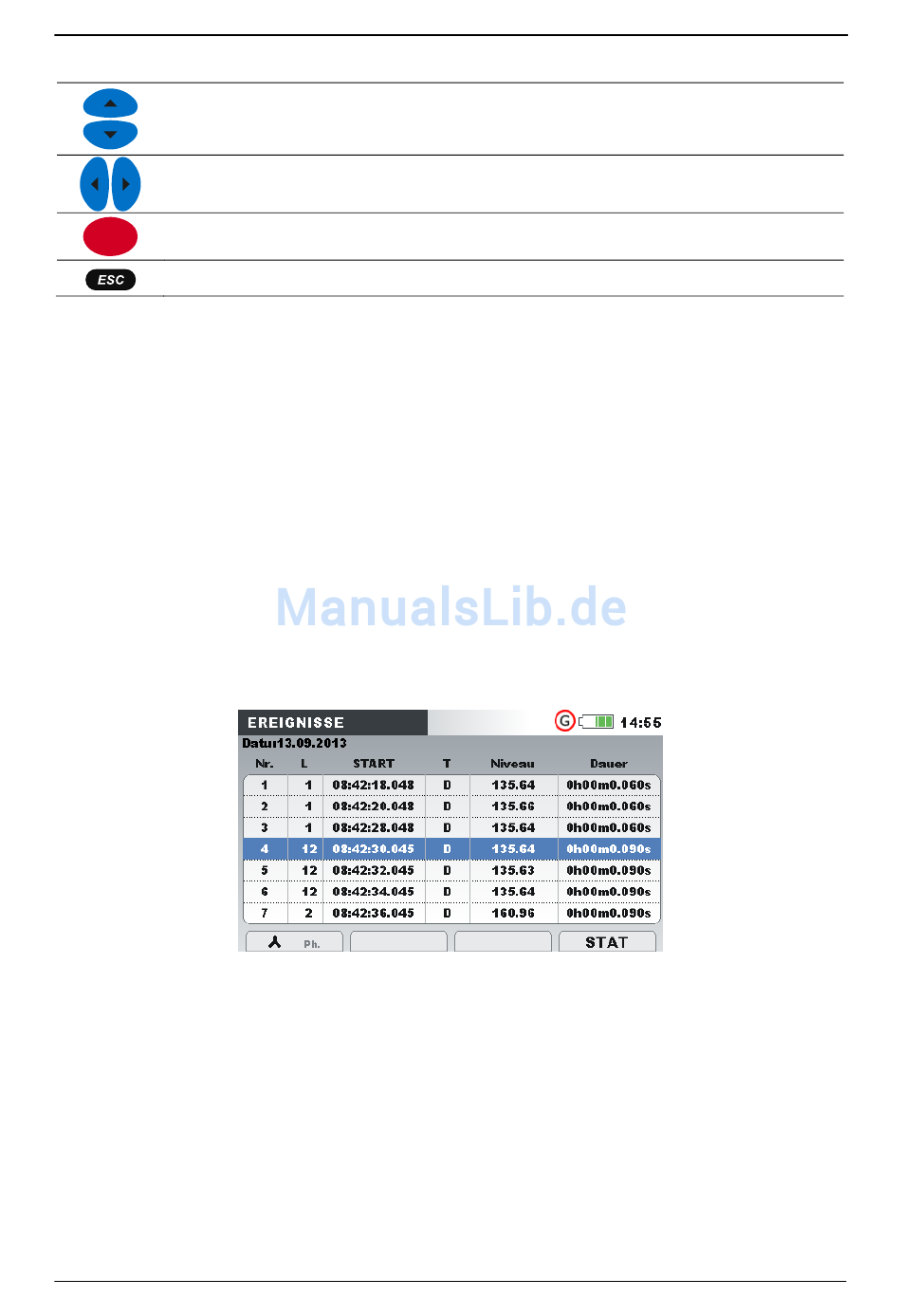

Abbildung 3.49: Bildschirm mit der Gruppenansicht der Spannungsereignisse
Durch Drücken der Taste „ENTER" bei einem bestimmten Ereignis können wir die
Einzelheiten zum Ereignis untersuchen. Das Ereignis ist nach Phasenereignissen
unterteilt, die nach Startzeit sortiert sind.
71
