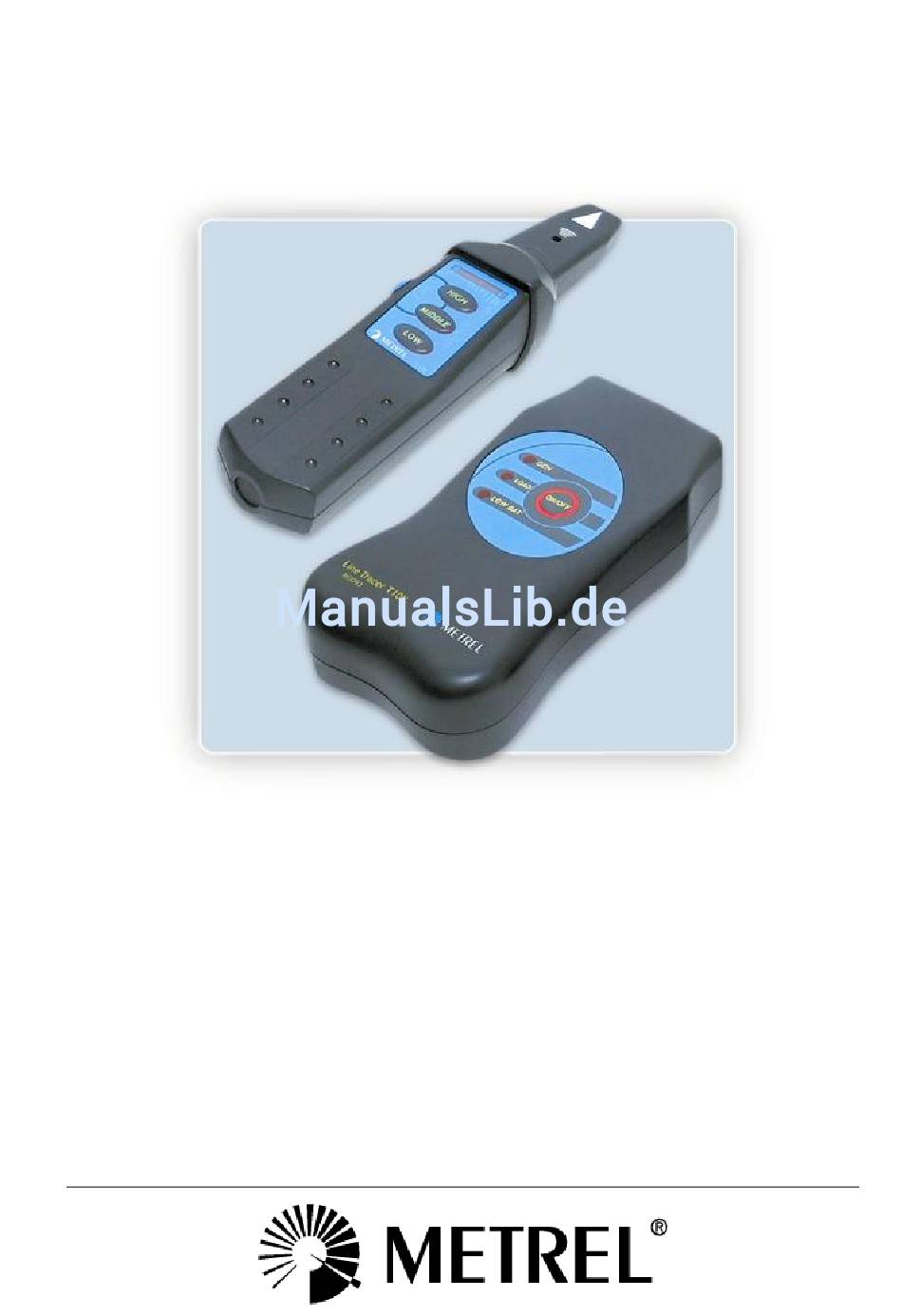

- Seite 1 Line Tracer MI 2093 Benutzerhandbuch Ver. 3.1, Code Nr. 20 750 898...
- Seite 2 Das CE-Kennzeichen auf Ihrem Gerät bestätigt, dass dieses Gerät die EU- Richtlinien hinsichtlich Sicherheit und elektromagnetischer Verträglichkeit erfüllt. © 2000 Metrel Kein Teil dieser Veröffentlichung darf in irgendeiner Form oder durch irgendein Mittel ohne schriftliche Erlaubnis von METREL reproduziert oder verwertet werden.
-
Seite 3: Inhaltsverzeichnis
MI 2093 Line Tracer Inhalt 1. Einführung ......................... 4 1.1. Allgemeine Beschreibung ..................4 1.2. Anwendbare Standards ..................4 1.3. Warnungen ......................4 1.4. Einsatzgebiete ....................... 5 1.5. Sender T10K ......................6 1.6. Empfänger R10K ....................7 2. Funktionsprinzip ....................... 8 2.1. -
Seite 4: Einführung
MI 2093 Line Tracer Einführung 1. Einführung 1.1. Allgemeine Beschreibung Das Leitungssuchgerät Line Tracer ist ein Universalinstrument für die Suche nach verborgenen, leitenden Strompfaden unter Putz in Wänden, Fußböden und im Erdreich bzw. für die Bestimmung einer Ader in einem Adernbündel. Sicherungen oder Steckdosen, die zu einer bestimmten Leitungsschleife gehören, können damit lokalisiert... -
Seite 5: Einsatzgebiete
Erkennung des eingeschalteten Zustandes der verfolgten Anlage • Verfolgung von Rohrinstallationen und anderen leitenden Schleifen Hinweis: Wenn der Line Tracer MI 2093 das erste Mal benutzt wird, ist es ratsam ihn an einem bekannten Objekt, z. B. an einem bekannten Kabel in der Wand, bekannten... -
Seite 6: Sender T10K

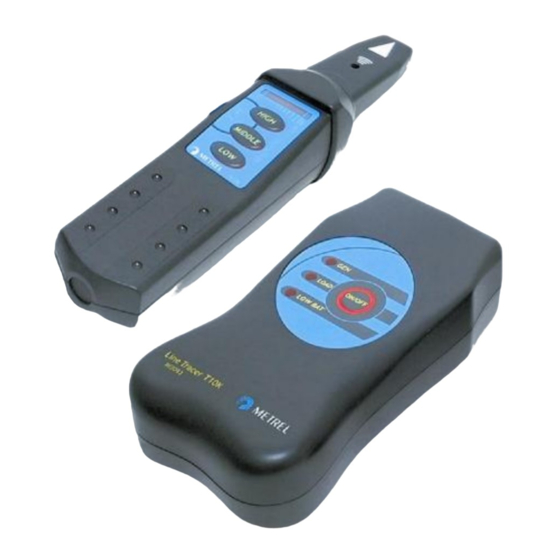

MI 2093 Line Tracer Einführung Sicherungen etc. einzusetzen. Dadurch erlernt der Benutzer die notwendigen Fähigkeiten für die Durchführung der Messungen. 1.5. Sender T10K Der Sender T10K erzeugt ein Signal, welches an ein zu verfolgendes Objekt angeschlossen wird. Durch den Zustand einer externen Spannung, die an den Ausgangsklemmen ansteht, wird einer der beiden Modi zur Erzeugung des Prüfsignals... -
Seite 7: Empfänger R10K
MI 2093 Line Tracer Einführung 1.6. Empfänger R10K Der hochempfindliche Empfänger R10K als Handgerät erkennt das eingeprägte Signal um die verfolgte Leitung herum. Er erzeugt entsprechend der Signalstärke einen Ton und eine visuelle Ausgabe. Er ist so konstruiert, dass er mit seinem Kopfsensor auf das Maximum des erkannten Signals und die Mitte des verfolgten Objekts zeigt. -
Seite 8: Funktionsprinzip
MI 2093 Line Tracer Funktionsprinzip 2. Funktionsprinzip 2.1. Grundlagen Die Entscheidung über die Auswahl des Verfolgungsmodus hängt vom Objekt, seinem Aufbau, seinem Einschaltzustand und vielen anderen Faktoren ab. Das Wissen um die Eigenschaften elektrischer und magnetischer Felder führt zur Auswahl des besten Verfahrens. - Seite 9 MI 2093 Line Tracer Funktionsprinzip Hinweise: Der induktive Sensor enthält eine Wicklung. Die beste Empfindlichkeit wird stets erreicht, wenn die Wicklungsachse parallel zum magnetischen Feld um das verfolgte Objekt liegt. Versuchen Sie immer das beste Signal durch Drehen des Sensors um seine Achse zu finden.
- Seite 10 MI 2093 Line Tracer Funktionsprinzip 2.2. Verfolgung des elektromagnetischen Feldes von Leitungen a) Stromführende Leitungen, Sender im LAST-Modus (Load) Hinweise: Wenn der Sender an stromführende Leitungen angeschlossen ist, wird die Schleife mit dem Netztransformator bestimmt. Die Verfolgung auf diese Weise ergibt aufgrund der hohen Werte des eingeprägten Stromes die besten Ergebnisse und die optimale Selektivität.
- Seite 11 MI 2093 Line Tracer Funktionsprinzip Hinweise: Die Position des Empfängers muss beachtet werden (siehe Bilder unten)! Auf diese Weise kann auch die Leitungsrichtung bestimmt werden. richtige Stellung Empfänger R10K in den induktiven Modus geschaltet Bild 4: Erkennung eines elektromagnetischen Feldes Immer wenn es möglich ist, die zu verfolgende Leitung oder das Rohr zu umfassen,...
- Seite 12 MI 2093 Line Tracer Funktionsprinzip Hinweis: Halten Sie die Finger hinter dem Schutzkragen des Fühlers, um Stromschlag und Zugang zu stromführenden Teilen zu vermeiden. stromführende Anlage selektiver Fühler Sender T10K ist im Lastmodus (LOAD) Empfänger R10K Bild 6: Suche nach einer Sicherung...
-
Seite 13: Verfolgung Des Elektrischen Feldes Von Leitungen
MI 2093 Line Tracer Funktionsprinzip Hinweise: Bei der Verfolgung leitender Schleifen, z. B. Rohrinstallationen, ist es oft nicht möglich, sie voneinander zu trennen (Zapfstellen, Heizkörper etc.). In solchen Fällen kann das Prüfsignal mit einem Zangenstromwandler in die Schleife eingeprägt werden. - Seite 14 MI 2093 Line Tracer Funktionsprinzip LINES: Non-energized DC powered Empfänger R10K in den kapazitiven Modus geschaltet Sender T10K schaltet sich automatisch in den Generatormodus (GEN) Bild 9: Verfolgung des elektrischen Feldes einer Leitung Erkennungsmöglichkeiten des verfolgten Objekts Verfolgtes Objekt Abstand bis zu...
-
Seite 15: Typische Anwendungen
MI 2093 Line Tracer Typische Anwendungen 3. Typische Anwendungen 3.1. Erkennung des stromführenden Zustandes einer Anlage unbekannter Zustand der Anlage Netzver sorgung Die LEDs LOAD und GEN des Senders T10K zeigen den Zustand an. Bild 11: Sender fungiert als Sensor für den stromführenden Zustand Der Sender T10K erkennt automatisch den stromführenden Zustand der... - Seite 16 MI 2093 Line Tracer Typische Anwendungen Empfänger R10K in den kapazitiven Modus geschaltet Sender T10K schaltet sich automatisch in den Generatormodus (GEN) Bild 12: Kabelverfolgung oder Bestimmung der zugehörigen Sicherung bei stromlosen Anlagen Der Empfänger erkennt das elektrische Feld, welches durch die Spannungserzeugung des Senders verursacht wird.
-
Seite 17: Bestimmung Von Kabelfehlern
MI 2093 Line Tracer Typische Anwendungen 3.3. Bestimmung von Kabelfehlern Lokalisierung von Kabelunterbrechungen Unterbrechung Empfänger R10K in den kein kapazitiven Modus Signal Sender T10K schaltet sich automatisch in den Generatormodus (GEN) Bild 14: Lokalisierung der Unterbrechung - durch Sender hervorgerufenes elektrisches... -
Seite 18: Bestimmung Einzelner Adern, Sicherungen Etc
MI 2093 Line Tracer Typische Anwendungen 3.4. Bestimmung einzelner Adern, Sicherungen etc. Einsatz der speziellen Prüfspitze Leitungen: stromlos oder mit Gleichstrom versorgt A 1067 Sender T10K schaltet sich Empfänger R10K automatisch in den in den kapazitiven Generatormodus (GEN) Modus geschaltet Bild 16: Bestimmung einer einzelnen Ader Für die Bestimmung einer einzelnen Ader wird die an den Empfänger angeschlossene... - Seite 19 MI 2093 Line Tracer Typische Anwendungen Einsatz des Zangenstromwandlers für die Stromsignaleinprägung EmpfängerR10K in den induktiven Modus geschaltet Leitende Schleife A 1019 A 1068 Sender T10K schaltet sich automatisch in den Generatormodus (GEN) Bild 18: Verfolgung von leitenden Schleifen mit dem Zangenstromwandler Anstelle einer direkten Stromsignaleinprägung kann der Zangenstromwandler für diesen...
-
Seite 20: Technische Daten
MI 2093 Line Tracer Technische Daten 4. Technische Daten 4.1 Sender T10K Batterien: 4 x Größe AA (1,5 V) Anzeige „Batterie entladen“: eingebaut Betriebstemperatur: 0 °C ÷ +40 °C 30 °C ÷ +60 °C Lagertemperatur: Gewicht: 280 g Gehäuse: Abmessungen:... -
Seite 21: Wartung
MI 2093 Line Tracer Wartung 5. Wartung 5.1. Batteriewechsel im Sender T10K Klemmen Sie alle Prüfleitungen vor dem Öffnen der Batterieabdeckung ab. Schrauben Sie alle vier Schrauben an der Unterseite des Gehäuses ab. Entfernen Sie die Abdeckung. Ersetzen Sie alle vier Batteriezellen. Achten Sie auf die richtige Batteriepolarität. -
Seite 22: Bestellinformationen
MI 2093 Line Tracer Wartung 6. Bestellinformationen 6.1. Standardausstattung Bestell-Nr.: MI 2093 Sender T10K Empfänger R10K 2 Prüfleitungen (an beiden Enden Sicherheits-Bananenstecker), schwarz, 1,5 m (für T10K) Prüfleitung, 1,5 m mit eingebautem Widerstand (für R10K) spezielle selektive Fühlerspitze Prüfspitze, 2 Stck.
