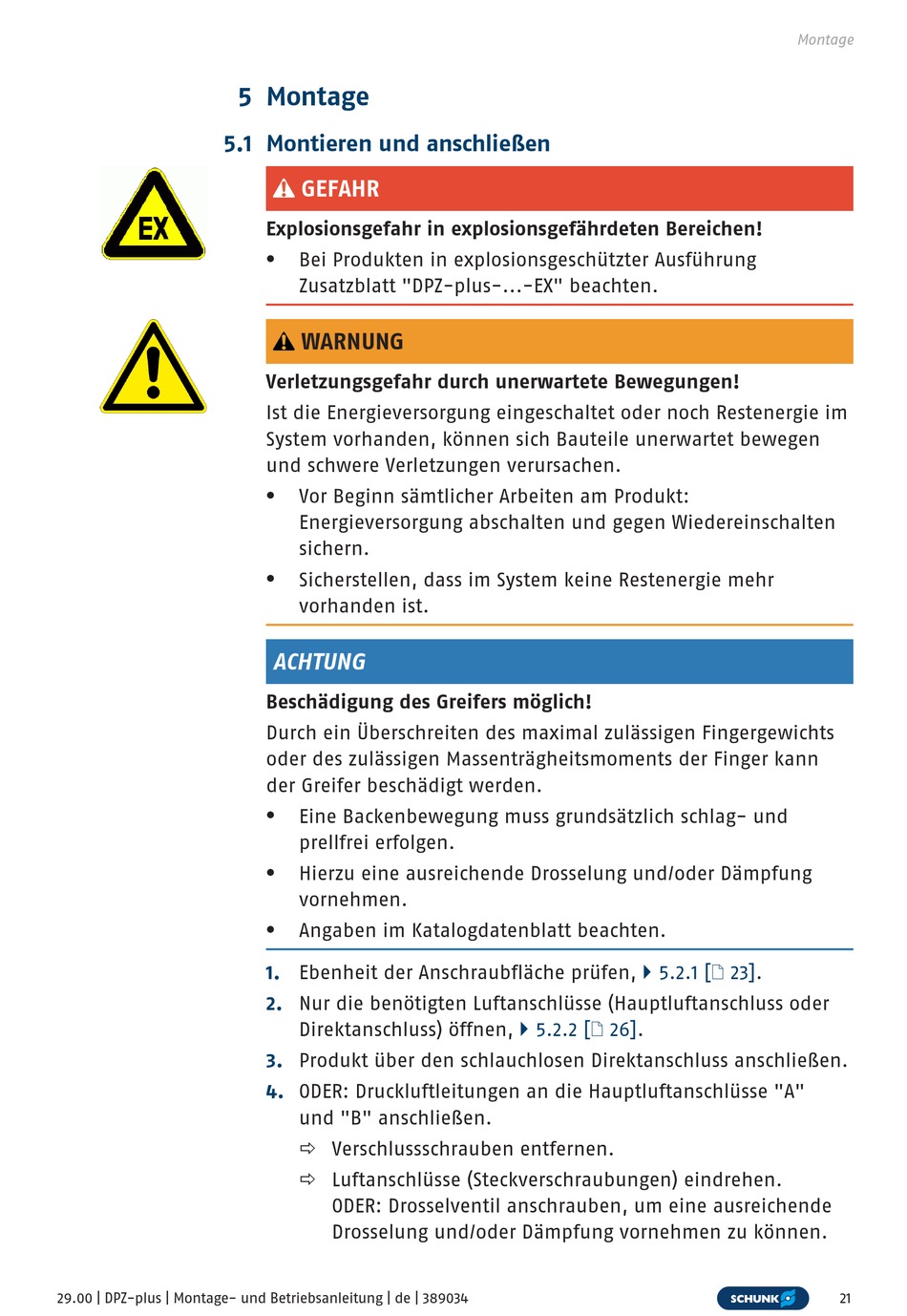

5.1 Montieren und anschließen
29.00 | DPZ-plus | Montage- und Betriebsanleitung | de | 389034

5 Montage

GEFAHR
Explosionsgefahr in explosionsgefährdeten Bereichen!
Bei Produkten in explosionsgeschützter Ausführung
l
Zusatzblatt "DPZ-plus-...-EX" beachten.
WARNUNG
Verletzungsgefahr durch unerwartete Bewegungen!
Ist die Energieversorgung eingeschaltet oder noch Restenergie im
System vorhanden, können sich Bauteile unerwartet bewegen
und schwere Verletzungen verursachen.
Vor Beginn sämtlicher Arbeiten am Produkt:
l
Energieversorgung abschalten und gegen Wiedereinschalten
sichern.
Sicherstellen, dass im System keine Restenergie mehr
l
vorhanden ist.
ACHTUNG
Beschädigung des Greifers möglich!
Durch ein Überschreiten des maximal zulässigen Fingergewichts
oder des zulässigen Massenträgheitsmoments der Finger kann
der Greifer beschädigt werden.
Eine Backenbewegung muss grundsätzlich schlag- und
l
prellfrei erfolgen.
Hierzu eine ausreichende Drosselung und/oder Dämpfung
l
vornehmen.
Angaben im Katalogdatenblatt beachten.
l
1. Ebenheit der Anschraubfläche prüfen,
2. Nur die benötigten Luftanschlüsse (Hauptluftanschluss oder
Direktanschluss) öffnen,
3. Produkt über den schlauchlosen Direktanschluss anschließen.
4. ODER: Druckluftleitungen an die Hauptluftanschlüsse "A"
und "B" anschließen.
ð Verschlussschrauben entfernen.
ð Luftanschlüsse (Steckverschraubungen) eindrehen.
ODER: Drosselventil anschrauben, um eine ausreichende
Drosselung und/oder Dämpfung vornehmen zu können.
} 5.2.1
} 5.2.2 [/ 26].
Montage
[/ 23].
