Wartung
Baugröße 40 - 100
46

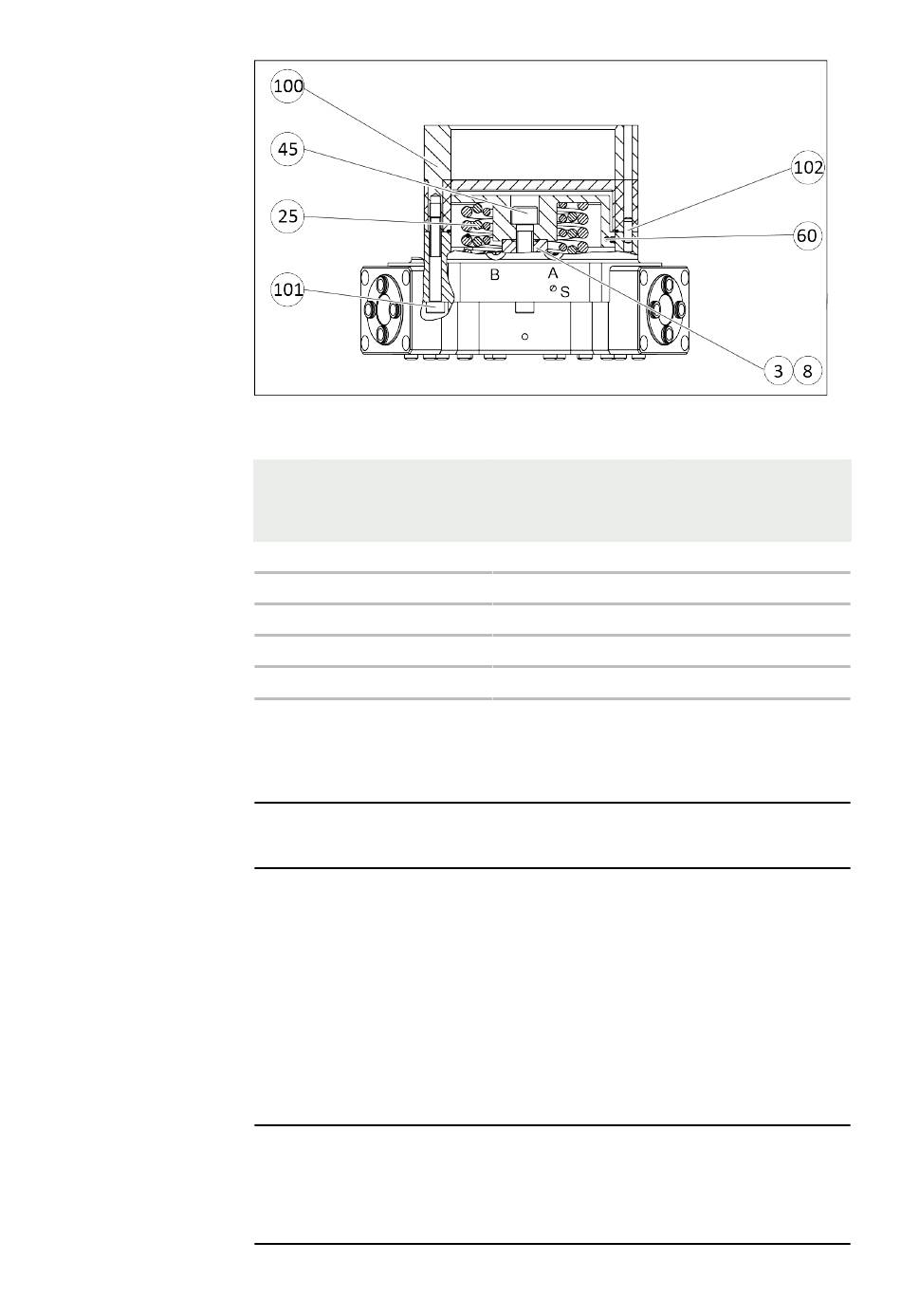

Befestigungselemente für Montagevorrichtung
DPZ-
Montagevorrichtu
plus
ng 1
(100)
40
X
50
X
64
X
80
X
100
X
1.
Vorrichtung 1 (100) montieren und fetten.
2.
Feder (25) durch die Zentrierbohrung in das Gehäuse (1)
stecken.
HINWEIS
Dichtlippen der Dichtung (30) nicht beschädigen.
3.
Zylinderkolben (60) mit der Dichtung (30) an der
Zentrierbohrung ansetzen und von Hand gleichmäßig in die
Bohrung drücken, bis dieser an der Feder (25) anstößt. Dabei
die richtige Einbaulage beachten.
4.
Schraube (45) anziehen.
5.
Vorrichtung 1 (100) entfernen.
6.
Zylinderstifte (55) in das Gehäuse (1) einsetzen.
7.
Deckel (9) mit den Schrauben (46) befestigen.
HINWEIS
Das Produkt muss sich in Position "geschlossen" befinden, damit
ein Einklemmen der Formdichtung (14) mit der Zwischenbacke
(13) im Gehäuse (1) verhindert wird.
Schraube
DIN ISO 4762
(101)
M3 x 20
M3 x 25
M5 x 30
M6 x 35
M6 x 40
29.00 | DPZ-plus | Montage- und Betriebsanleitung | de | 389034
Zylinderstift
(102)
2m6 x 6
3m6 x 8
5m6 x 10
5m6 x 14
5m6 x 14
