5.4.9 Reedschalter RMS 22 montieren
29.00 | DPZ-plus | Montage- und Betriebsanleitung | de | 389034
Baugröße
125 IS
160
160 AS
160 IS
Position "Greifer geöffnet" oder "Teil gegriffen (Innengreifen)"
1.
Produkt in einzustellende Position bringen.
2.
Gegebenenfalls Nutenstein (3) entfernen.
3.

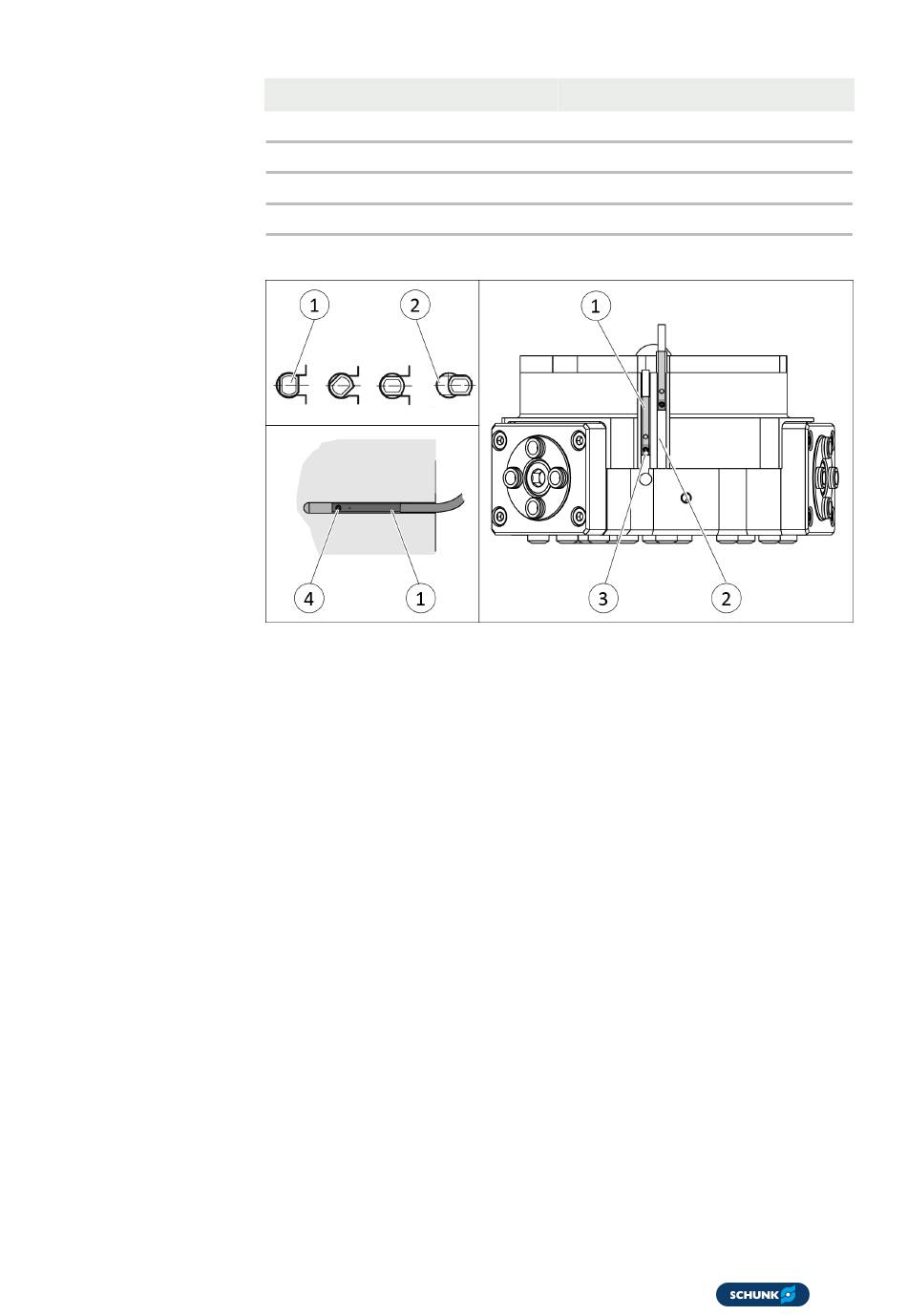

Sensor 1 (1) in die Nut (2) eindrehen.
ODER: Sensor 1 (1) in die Nut (2) schieben, bis der Sensor 1 (1)
am Nutende anliegt.
4.
Sensor 1 (1) langsam wieder zurück ziehen, bis dieser schaltet.
5.
Sensor 1 (1) mit Gewindestift (4) befestigen.
Anzugsdrehmoment: 10 Ncm
6.
Produkt in Position "Greifer geöffnet" oder "Teil gegriffen"
bringen und die Funktion testen.
Position "Greifer geschlossen" oder "Teil gegriffen
(Außengreifen)"
1.
Produkt in einzustellende Position bringen.
2.
Gegebenenfalls Nutenstein (3) entfernen.
3.
Sensor 2 (1) in die Nut (2) eindrehen.
ODER: Sensor 2 (1) in die Nut (2) in Richtung Gehäusemitte (3)
schieben, bis der Sensor 2 (1) schaltet.
4.
Sensor 2 (1) mit Gewindestift (4) befestigen.
Anzugsdrehmoment: 10 Ncm
5.
Produkt in Position "Greifer geschlossen" oder "Teil
gegriffen" bringen und die Funktion testen.
Montage
l1* [mm]
58.75
40.5
71.75
71
37
