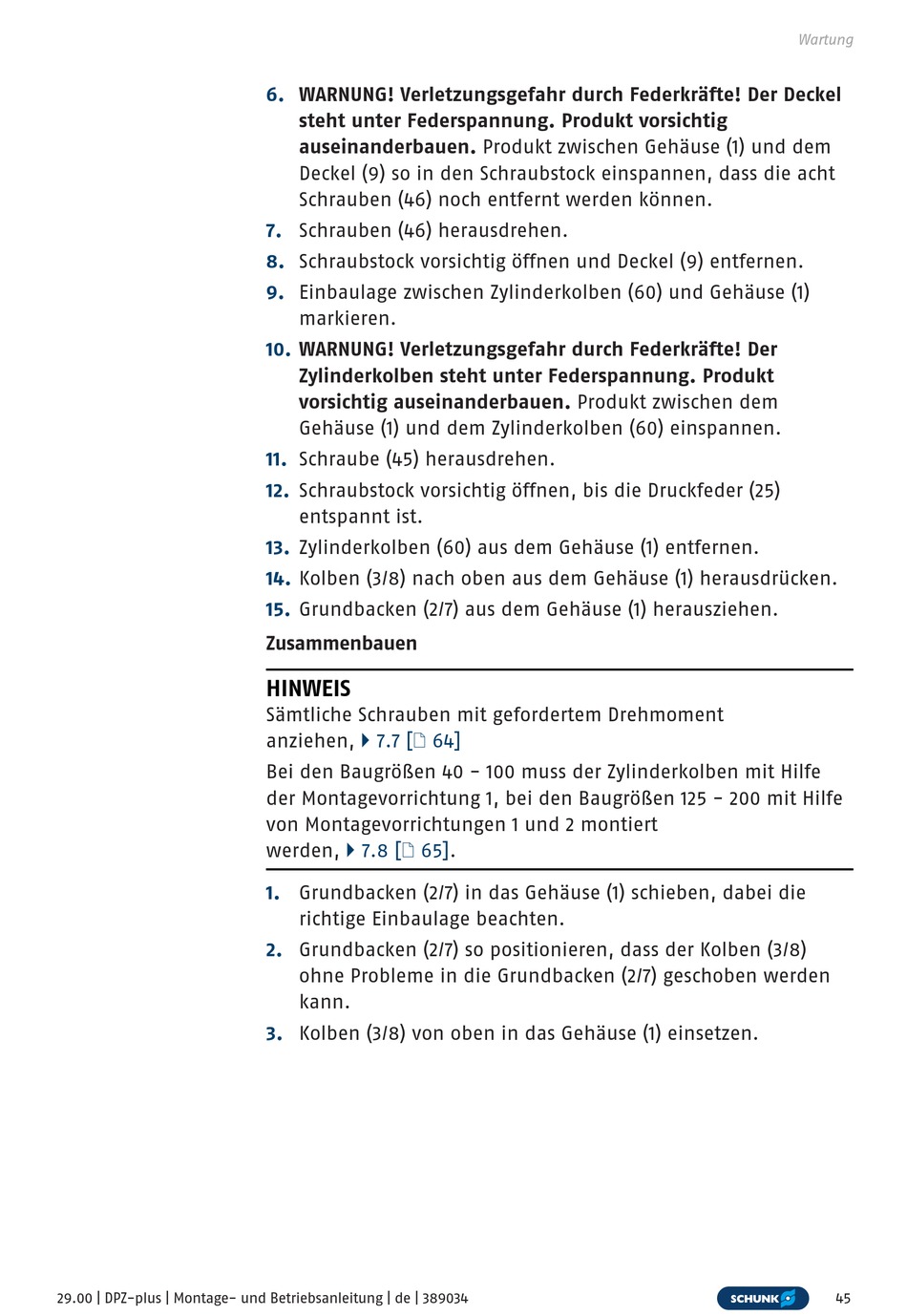

29.00 | DPZ-plus | Montage- und Betriebsanleitung | de | 389034
6. WARNUNG! Verletzungsgefahr durch Federkräfte! Der Deckel
steht unter Federspannung. Produkt vorsichtig
auseinanderbauen. Produkt zwischen Gehäuse (1) und dem
Deckel (9) so in den Schraubstock einspannen, dass die acht
Schrauben (46) noch entfernt werden können.
7. Schrauben (46) herausdrehen.
8. Schraubstock vorsichtig öffnen und Deckel (9) entfernen.
9. Einbaulage zwischen Zylinderkolben (60) und Gehäuse (1)
markieren.
10. WARNUNG! Verletzungsgefahr durch Federkräfte! Der
Zylinderkolben steht unter Federspannung. Produkt
vorsichtig auseinanderbauen. Produkt zwischen dem
Gehäuse (1) und dem Zylinderkolben (60) einspannen.
11. Schraube (45) herausdrehen.
12. Schraubstock vorsichtig öffnen, bis die Druckfeder (25)
entspannt ist.
13. Zylinderkolben (60) aus dem Gehäuse (1) entfernen.
14. Kolben (3/8) nach oben aus dem Gehäuse (1) herausdrücken.
15. Grundbacken (2/7) aus dem Gehäuse (1) herausziehen.
Zusammenbauen
HINWEIS
Sämtliche Schrauben mit gefordertem Drehmoment
anziehen, } 7.7 [/ 64]
Bei den Baugrößen 40 - 100 muss der Zylinderkolben mit Hilfe
der Montagevorrichtung 1, bei den Baugrößen 125 - 200 mit Hilfe
von Montagevorrichtungen 1 und 2 montiert
werden, [/ 65].
} 7.8
1. Grundbacken (2/7) in das Gehäuse (1) schieben, dabei die
richtige Einbaulage beachten.
2. Grundbacken (2/7) so positionieren, dass der Kolben (3/8)
ohne Probleme in die Grundbacken (2/7) geschoben werden
kann.
3. Kolben (3/8) von oben in das Gehäuse (1) einsetzen.
Wartung
45
