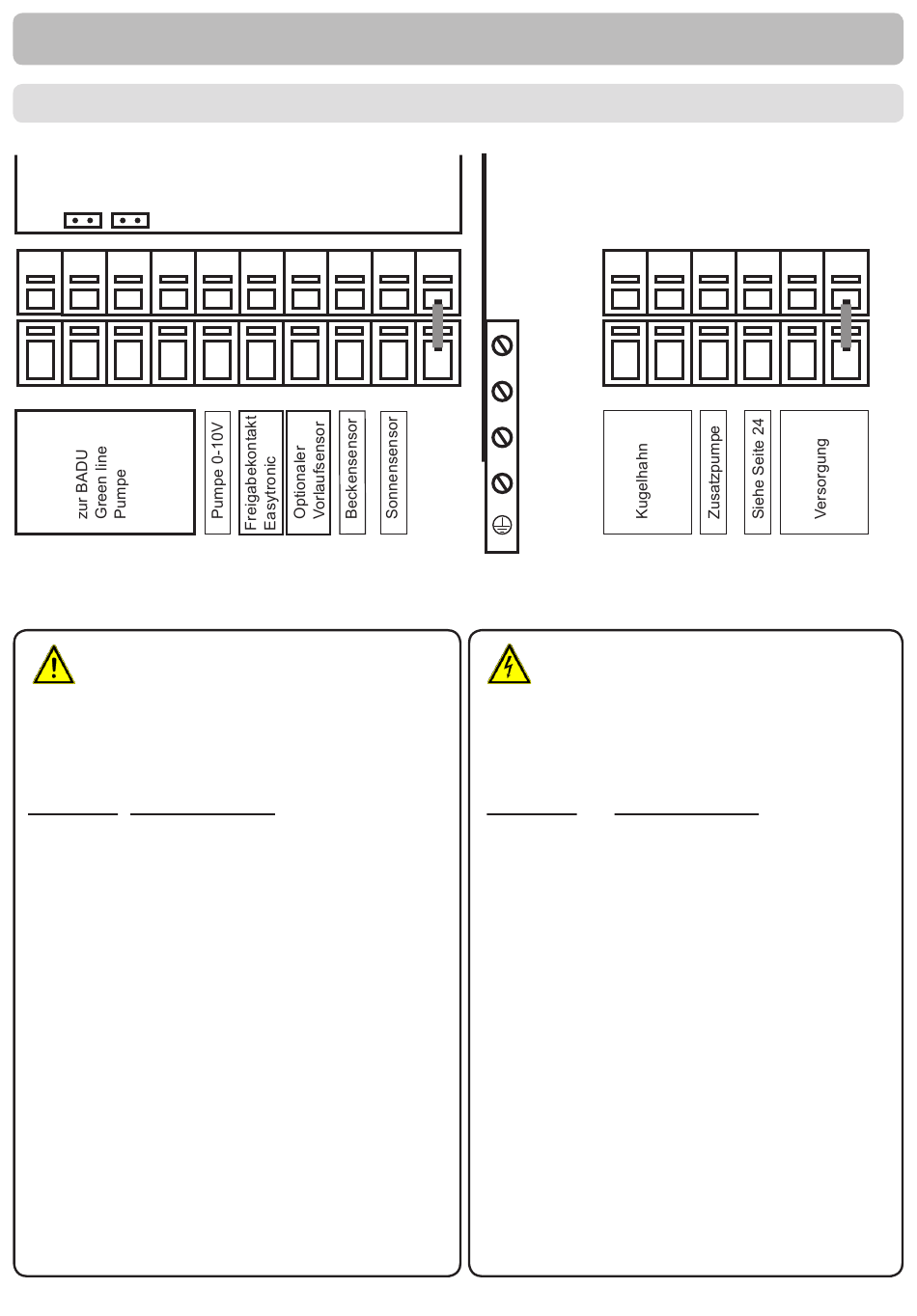

Klemmplan für elektrischen Anschluss
CAN CAN
Z3
Z2
Z1
Z0
GND
GND
GND
GND
max. 12 V
Achtung
Kleinspannungen max. 12 VAC/DC
Klemme: Anschluss für:
-
S1 (2 x)
Kollektor
S2 (2 x)
Schwimmbad
S3 (2 x)
Vorlaufsensor (optional)
S4 (2 x)
Freigabekontakt Filterpumpe **
V1
0-10V Ausgang für Filterpumpe
(über Frequenzumrichter) ***
Z0
Pumpe aus
Z1
Pumpenstufe 1
Z2
Pumpenstufe 2
Z3
Pumpenstufe 3
**
(wenn nicht benötigt, dann hier
eine Brücke einlegen.)
***
(Drehzahlvorgabe für Pumpe)
Installation
V1
S4
S3
S2
GND
GND
GND
GND
S1
GND
GND
GND
GND
Netzseite
230 VAC
Gefahr
Netzspannungen 230 VAC 50 - 60 Hz
Klemme:
N
L
R1
R2
R3I
R3
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
R3
R2
R1
R3I
N
N
N
N
Anschluss für:
Netz Neutralleiter N
Netz Außenleiter L
Funktion siehe Seite 24
Zusatzpumpe
Kugelhahn
Kugelhahn
L
N
N
N
11
