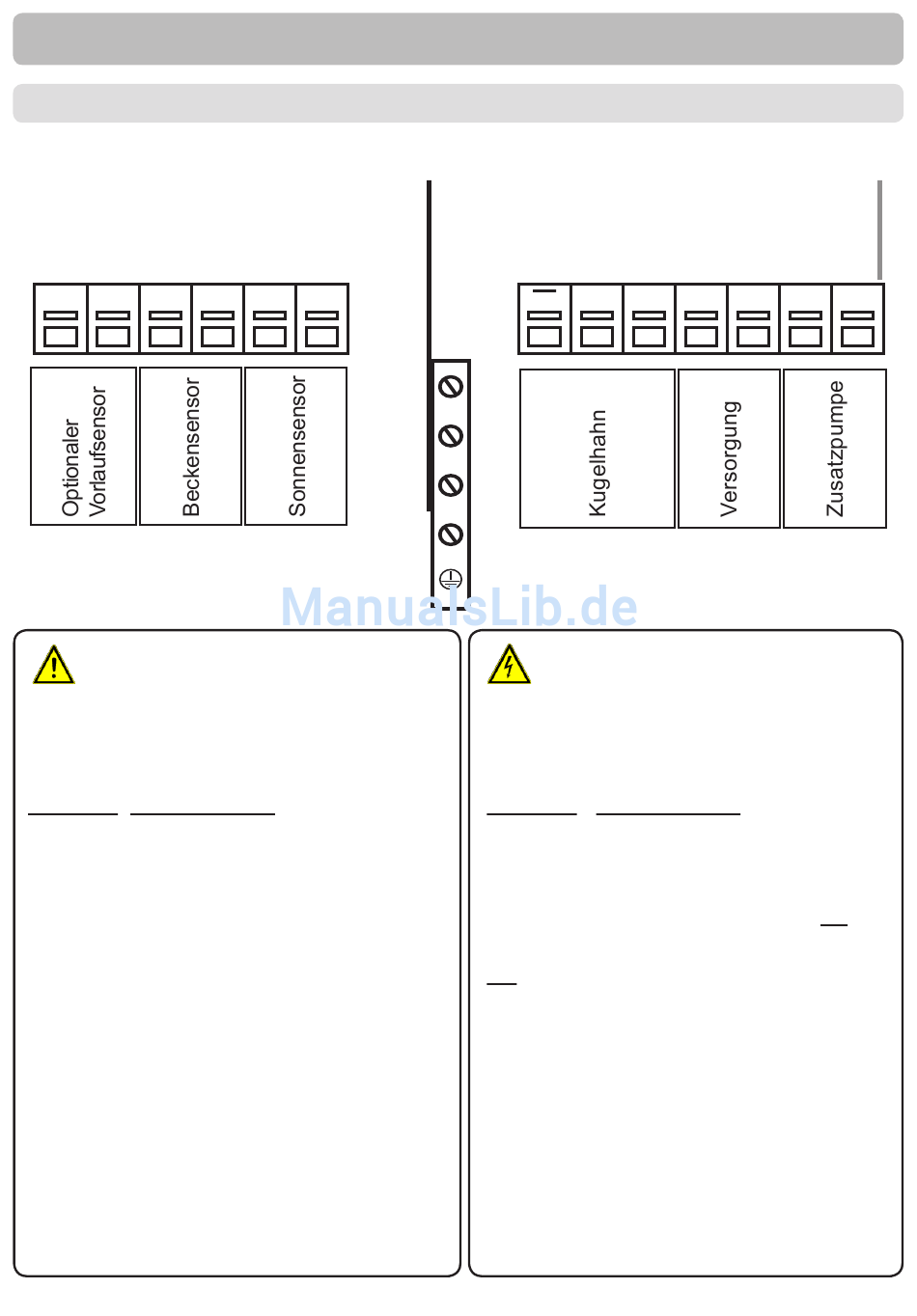

D. Klemmplan für elektrischen Anschluss
Kleinspannungen
S3
S3 S2
max. 12 V
Achtung
Kleinspannungen max. 12 VAC/DC
Klemme: Anschluss für:
S1 (2x) Kollektor
S2 (2x) Schwimmbad
S3 (2x) Vorlaufsensor (optional)
Installation
S2 S1 S1
Relais
R2 R2 N
Netzseite
230 VAC
Gefahr
Netzspannungen 230 VAC 50-60 Hz
Klemme: Anschluss für:
N Neutralleiter N
R1 Zusatzpumpe/-heizung L
N Netz Neutralleiter N
L Netz Außenleiter L
N Neutralleiter N für R2/R2
R2 Kugelhahn
R2 Kugelhahn
Der Anschluss der Schutzleiter PE er-
folgt an dem PE Metallklemmblock!
Mains
L N R1 N
