Integriertes Kanalsystem zur fluidischen Temperierung (Temperiermodul)
Der Mikrozahnringpumpe mit integriertem inneren Kanalsystem zur fluidischen
Temperierung (Temperiermodul) des Pumpenkopfes erlaubt die aktive
Temperierung in einem Betriebstemperaturbereich von –20 °C bis maximal
150 °C. Der Pumpenkopf enthält einen durchströmbaren Doppelmantel, der
die Funktionsbauteile der Pumpe umgibt, sowie einem Temperaturfühler, der je
nach Pumpengröße unterschiedlich in den Pumpenkopf integriert wird. Als
Wärmeträger sind Öle, Wasser und Kältemittel geeignet. Im Zweifelsfall
erfragen Sie ein geeignetes Wärmeträgermedium beim Hersteller
HNP Mikrosysteme. Die Fluidanschlüsse des Kanalsystemes 2 x 1/8" NPT innen
sind um 90° versetzt. Der Wärmeträgereinlass ist der in der Nähe des
Saugseitigen Anschlusses und der Wärmeträgerauslass der Nähe des
druckseitige Anschlusses (siehe Bild 8).
Fluid-
einlass (S)

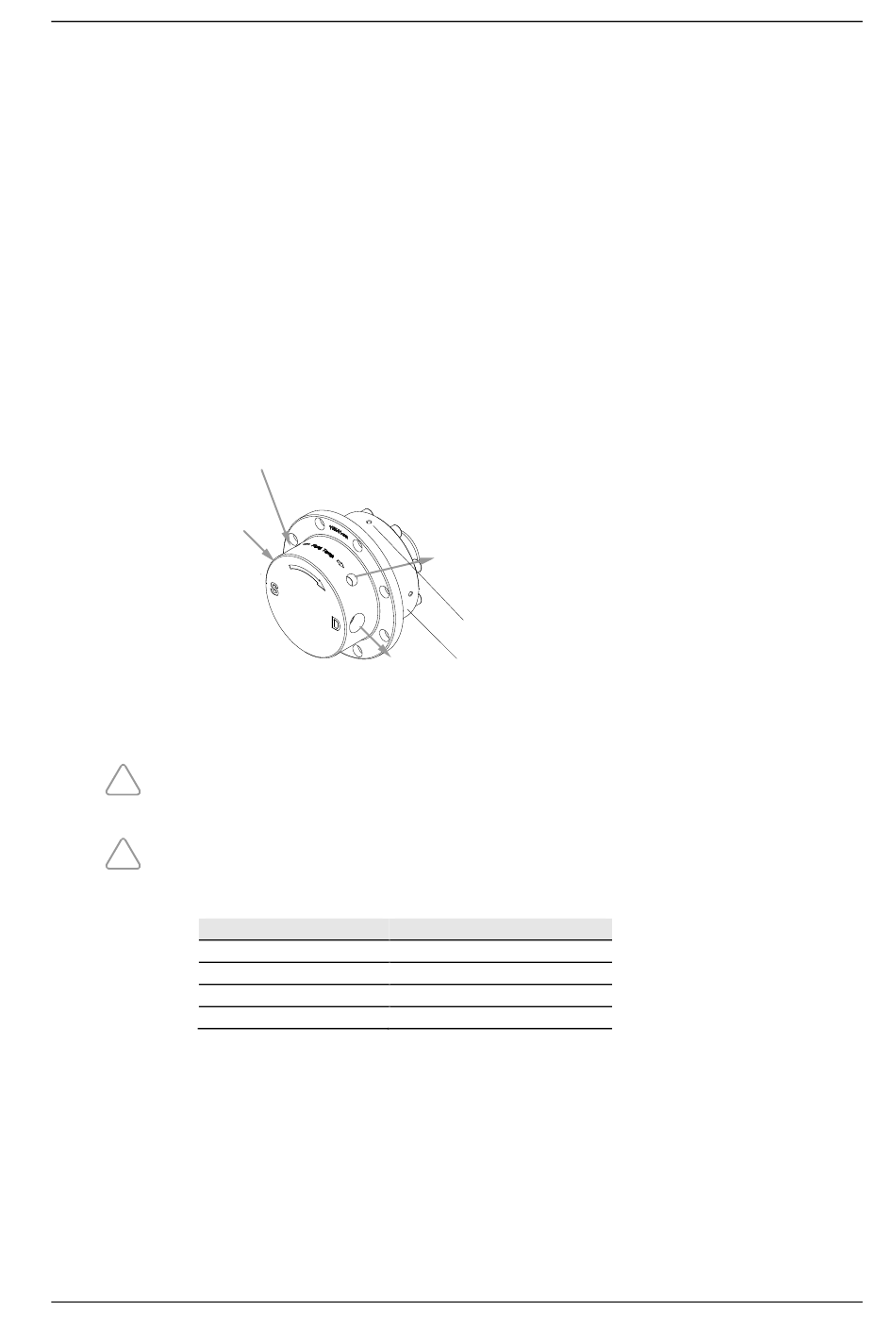

Bild 8
Mikrozahnringpumpekopf mit integriertem inneren Kanalsystem (Temperiermodul)
Beachten Sie vor dem fluidischen Anschluss die nachfolgenden technischen
!
Daten! Stellen Sie sicher, dass der maximale Druck des Wärmeträgermediums
15 bar nicht überschreitet.
Beachten Sie das sich ein Pumpenkopf mit integriertem inneren Kanalsystem
!
nicht auf ein Antriebssystem für Standardpumpenkopf montieren läßt.
Temperiermodul
Werkstoff Doppelmantel
Anschluss
Betriebstemperaturbereich
Max. Druckverlust
Tabelle 17
Technische Daten des integrierten inneren Kanalsystem (Temperiermodul)
Ausgabe: Juni 2023
Wärmeträger-
einlass
Fluid-
auslass (D)
mzr-11558
Edelstahl 302
2x 1/8" NPT innen (90° versetzt)
-20 bis 150 °C
max. 15 bar
Technische Änderungen ohne Vorankündigung vorbehalten.
Betriebsanleitung mzr-11557, mzr-11558, mzr-11558X1
Wärmeträger-
auslass
Bohrung für Thermoelement
Doppelmantel
