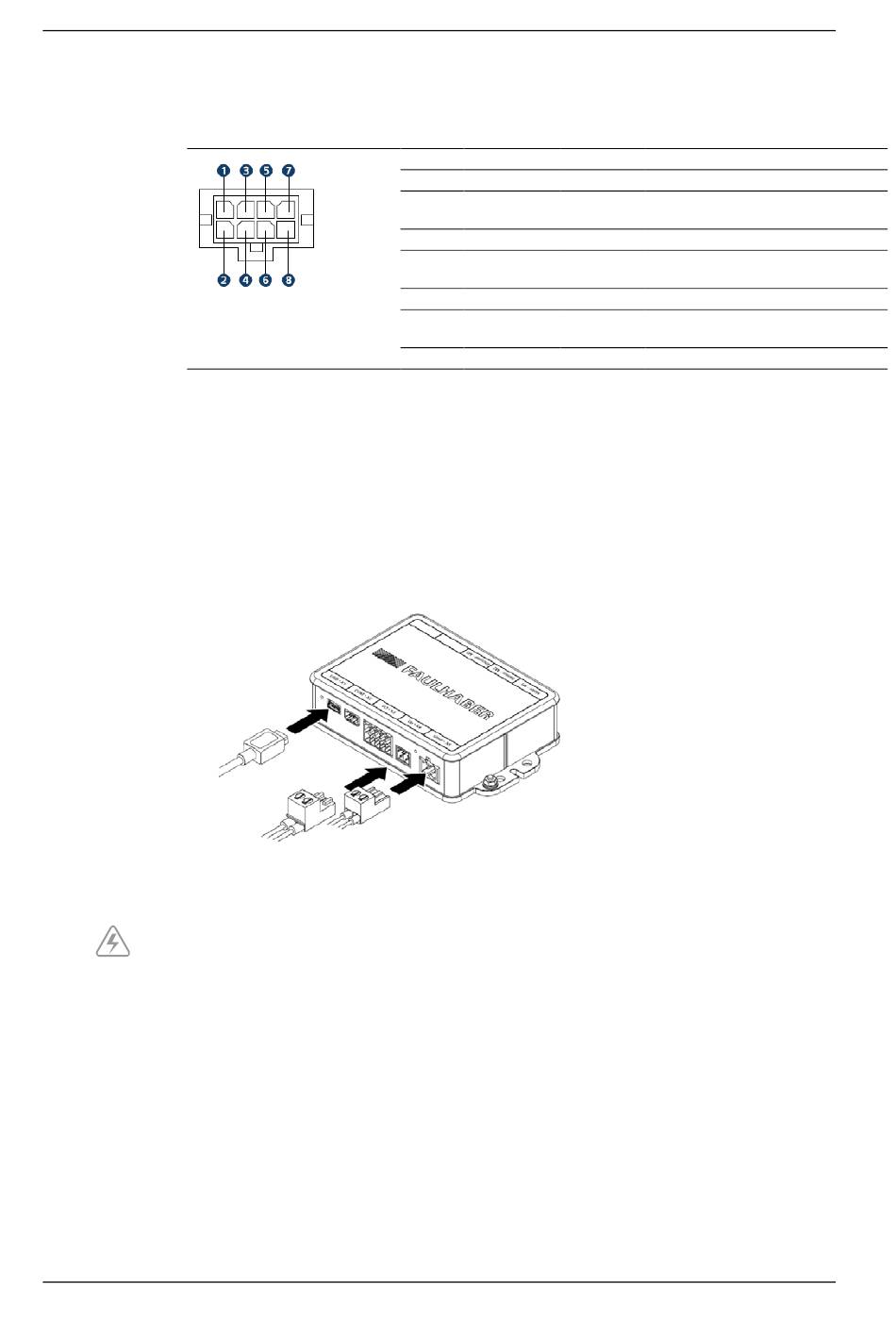

8 Betrieb mit Motorsteuerung
Stecker M3
Tabelle 39
Pinbelegung Sensoranschluss (M3)
Info
Wenn ein Encoder ohne Linedriver verwendet wird, können die invertierten
Signale offengelassen werden.
22. Anschlussleitungen im Motion Controller einstecken.
Bild 20
Anschlussleitungen der Versorgung und den USB-Anschluss
Die Versorgungsspannung muss in einem Bereich von 12 V ... 50 V liegen. Bei
24 V wird die anfängliche Stromaufnahme des Motion Controllers bei
ca. 40 mA liegen.
23. Anschlussleitungen des Motors im Motion Controller einstecken.
52
Pin
Bezeichnung
1
U
DD
2
GND
3
Kanal A neg.
4
Kanal A
5
Kanal B neg.
6
Kanal B
7
Kanal I neg.
8
Kanal I
Technische Änderungen ohne Vorankündigung vorbehalten
Betriebsanleitung mzr-11557, mzr-11558, mzr-11558X1
Farbe
Bedeutung
rot
Versorgungsspannung für Encoder
Masseanschluss, nicht benutzt
schwarz
Encoder Kanal A (logisch invertiertes
Signal)
grün
Encoder Kanal A
violett
Encoder Kanal B (logisch invertiertes
Signal)
gelb
Encoder Kanal B
rot/blau
Encoder Index (logisch invertiertes
Signal)
gelb/pink
Encoder Index
Ausgabe: Juni 2023
