8 Betrieb mit Motorsteuerung
Die Steuerung S-HP-E ermöglicht dabei die einfache Inbetriebnahme der
Mikrozahnringpumpe mit Hilfe folgender Schnittstellen:
− Spannungsversorgung über Anschlussstecker
− Schnittstelle RS-232 über Anschlussstecker, alternativ CAN-Bus über
− Motoranschlusskabel über Anschlussstecker
− vorbereitetes Kabelanschlussset als Klemmenbeispiel (hilfreich für die erste
Bei der Inbetriebnahme mit der Motorsteuerung S-HP-E beachten Sie die
Achtung
beiliegenden technischen Beschreibungen!
Beachten Sie die beiliegende Montageanleitung!
Achtung
Ohne eine Motorsteuerung ist die Mikrozahnringpumpe nicht in Betrieb zu
Achtung
nehmen!
Bild 39

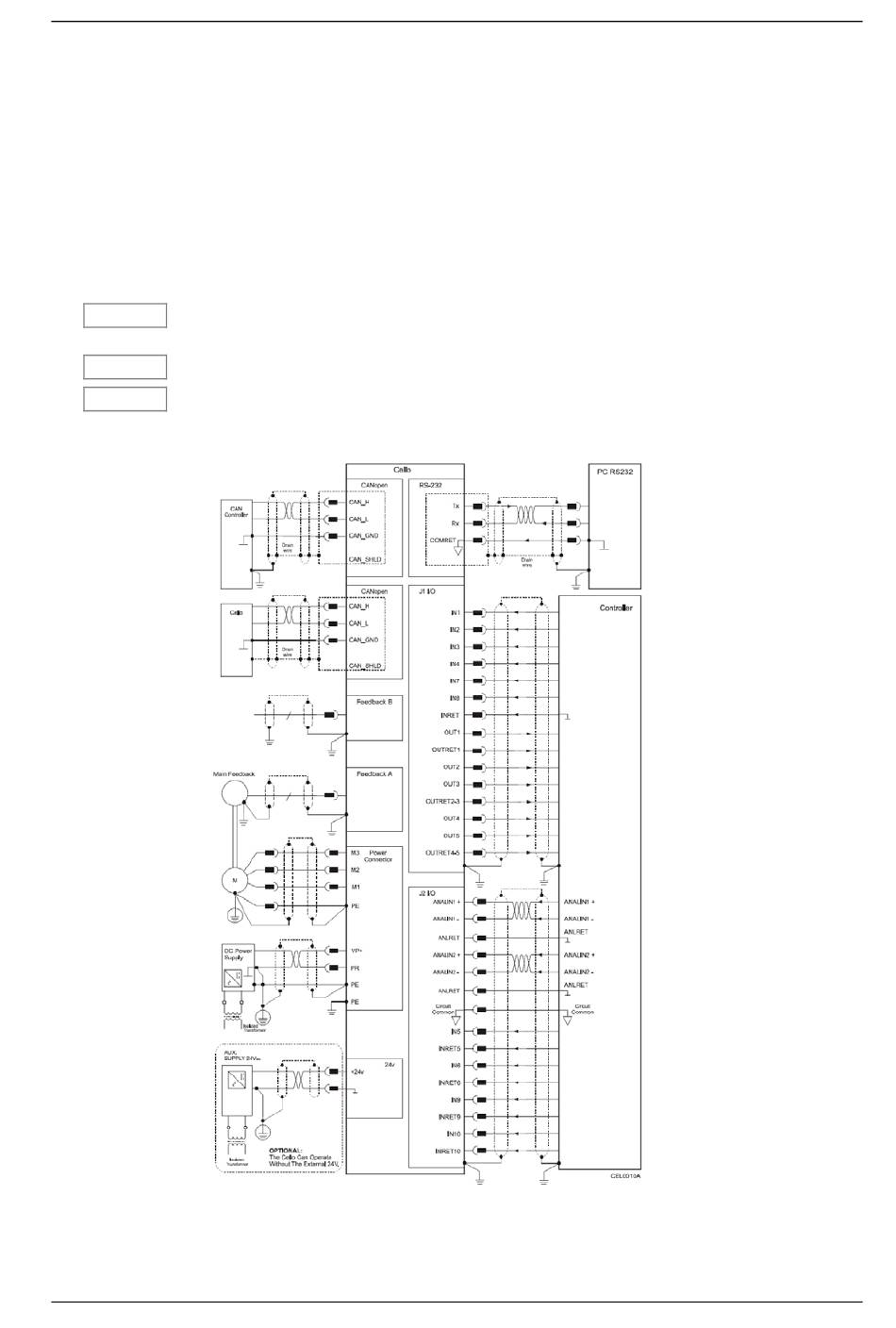

Schaltungsbeispiel der Steuerung S-HP-E
Ausgabe: Juni 2023
Anschlussstecker
Inbetriebnahme und als Beispiel zur Installation im Schaltschrank)
Technische Änderungen ohne Vorankündigung vorbehalten.
Betriebsanleitung mzr-11557, mzr-11558, mzr-11558X1
